Valve proportionnelle boucle fermée

Questions

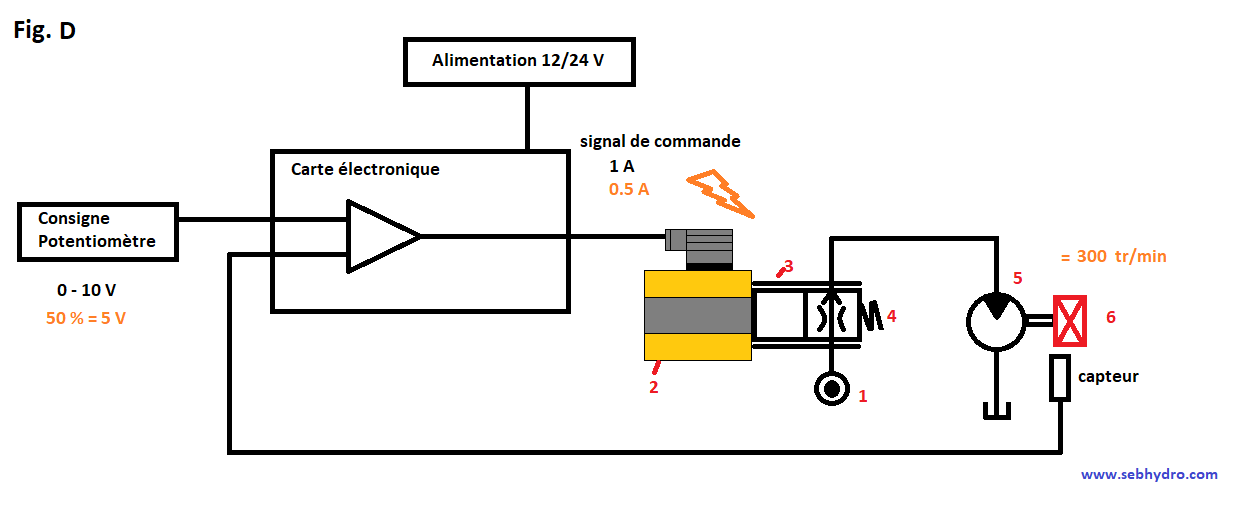

Sur le schéma ci-dessous, sans changer la consigne du potentiomètre, la charge du moteur Rep 5 augmente. La vitesse du moteur est-elle conservée ?

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------





Retrouver le cours ici

Hydraulique proportionnelle Boucle fermée

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Réponses

Sur le schéma ci-dessous, sans changer la consigne du potentiomètre, la charge du moteur Rep 5 augmente. La vi-tesse du moteur est-elle conservée ?
Oui, la différence de pression change aux bornes de la valve proportionnelle et le débit qui traverse la valve change, le capteur de recopie situé sur le moteur hydraulique détecte la perte de vitesse. La carte électronique corrige le si-gnal de commande pour conserver la vitesse.
