Fiche N° 70

Utilisation d'un ampèremètre

Les multimètres possèdent une fonction ampèremètre. L'ampèremètre permet de prendre des mesures d'intensité, il est cependant nécessaire de déconnecter le circuit électrique pour l'installer en série.

1 - Mesure d'intensité

En faisant l'analogie avec l'hydraulique, l'intensité représente le débit des électrons. Pour mesurer ce "débit", il est nécessaire d'installer un compteur en série sur le circuit, c'est l'ampèremètre.

L'intensité d'un courant électrique s'exprime en Ampère (A) ou  milliampère (mA)

Selon les multimètres utilisés, il est nécessaire de changer l'emplacement des pointes de touche. Dans tous les cas il faut estimer l'intensité à mesurer afin de calibrer le multimètre dans la bonne position :

Utilisation d'un ampèremètre

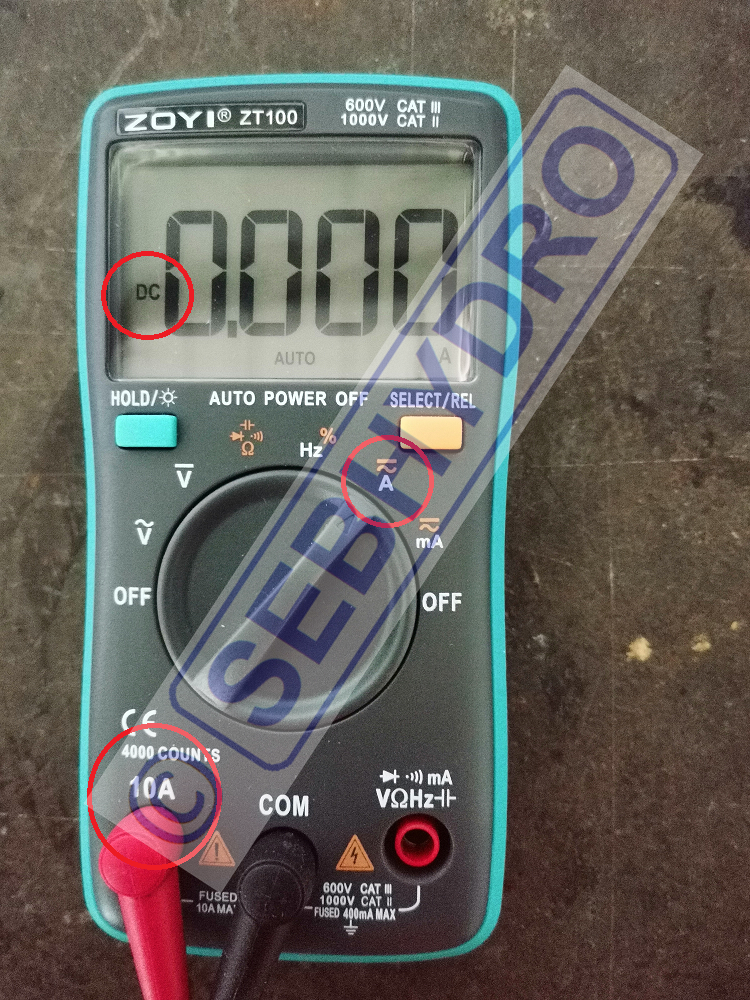

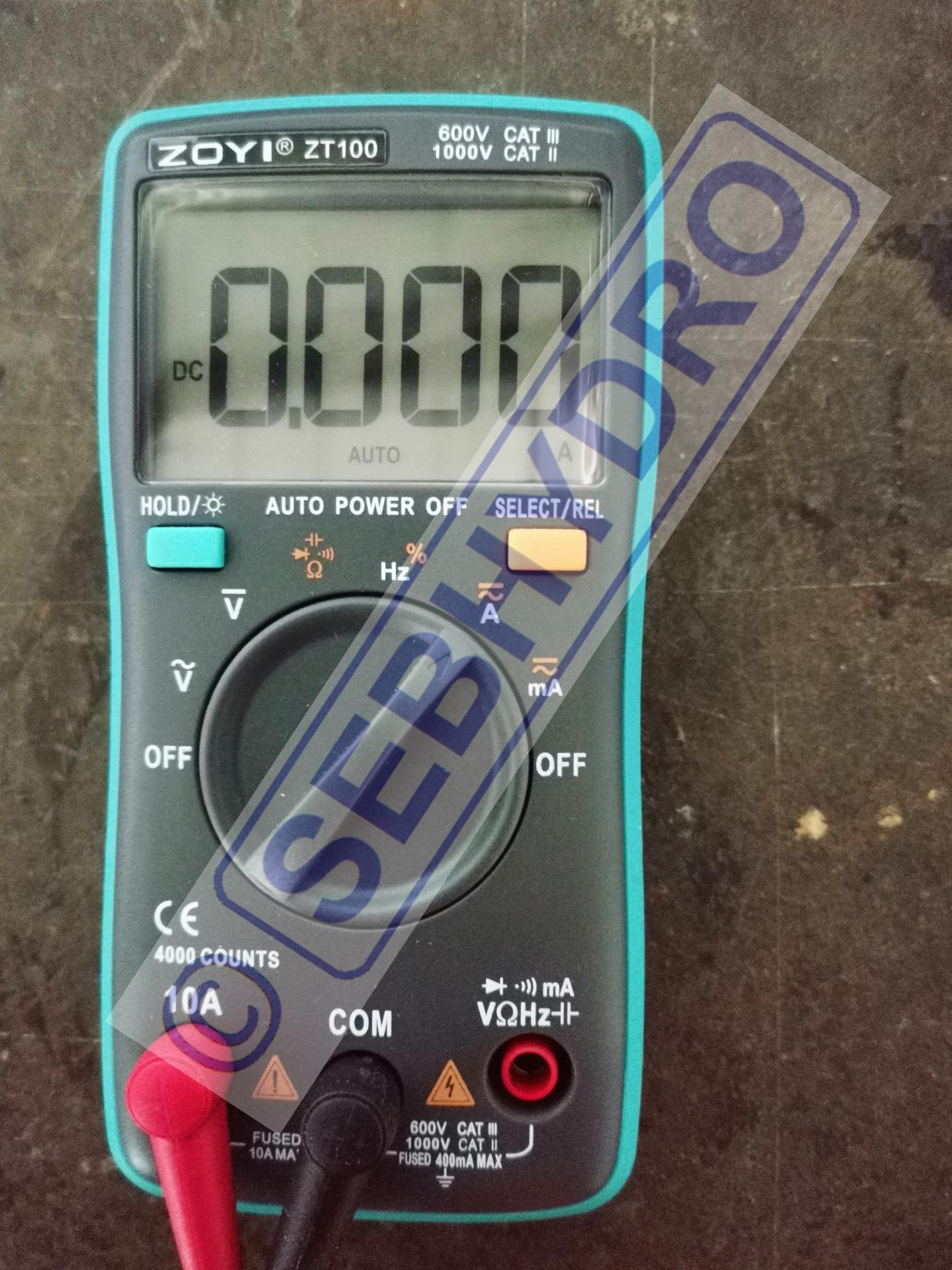

  • 10 A (max) / DC (courant continu).


Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

04 multimetre 10a ac 1

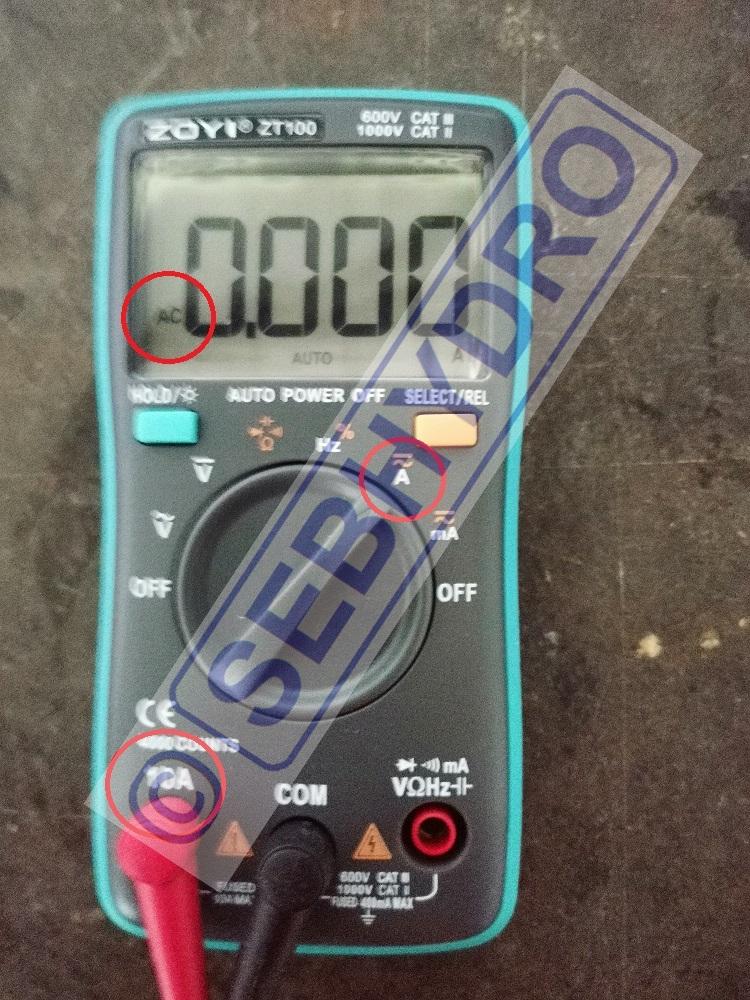

  • 10 A (max) / AC (courant alternatif)
Comment utiliser un ampèremètre

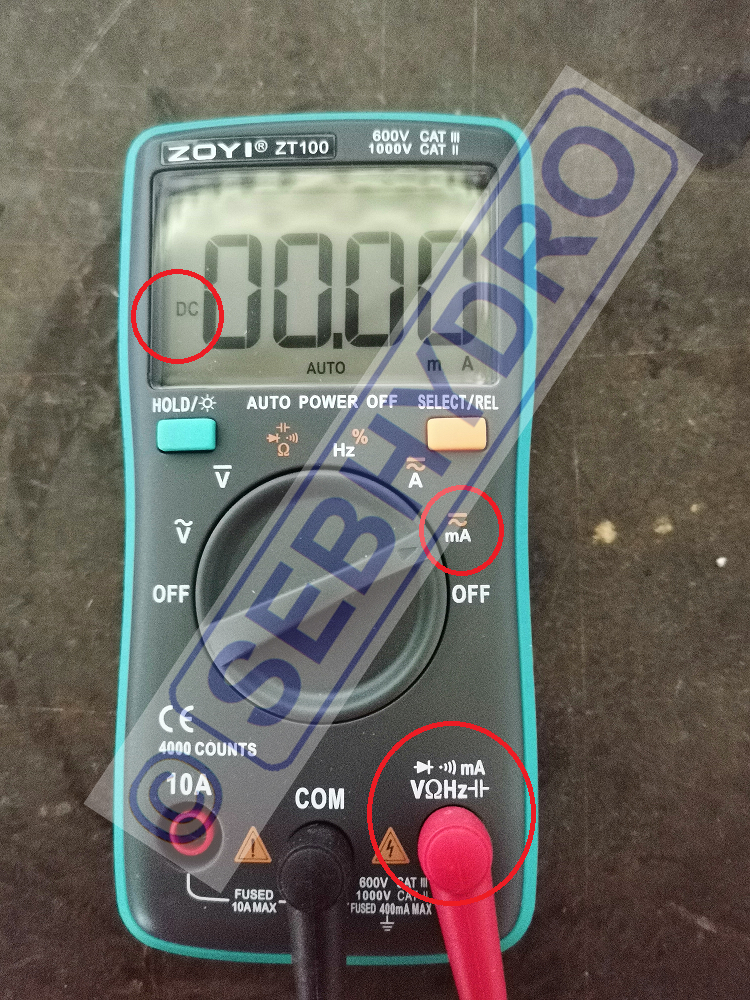

  • 400 mA (max) / DC (courant continu)
Comment fonctionne un ampèremètre

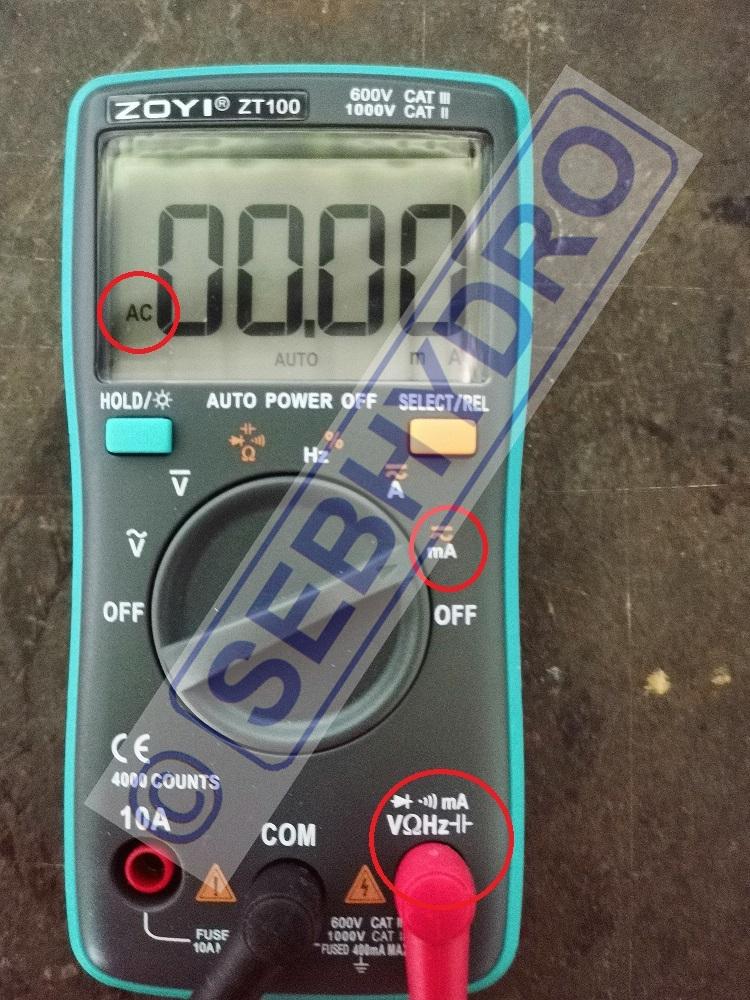

  • 400 mA (max) / AC (courant alternatif)
Utilisation d'un ampèremètre électrique

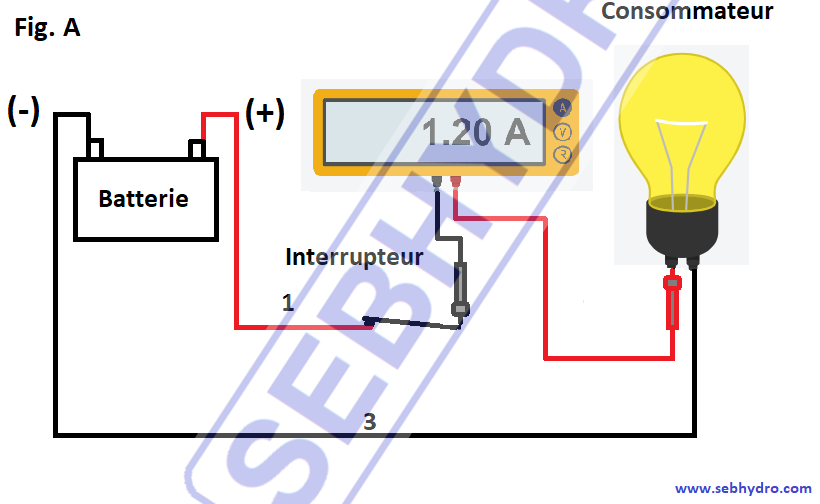

Sur la Fig. A est représenté un circuit électrique simple composé d'une batterie. La borne (+) est reliée à l'interrupteur par le fil (1). Le fil (2) est retiré pour installer l'ampèremètre. Le consommateur est relié à la masse de la batterie.

Lorsque l'interrupteur est fermé, l'ampoule s'éclaire, la valeur lue sur l'ampèremètre correspond au courant rentrant dans le consommateur "débit des électrons".

Formation électique : comment utiliser un ampèremètre

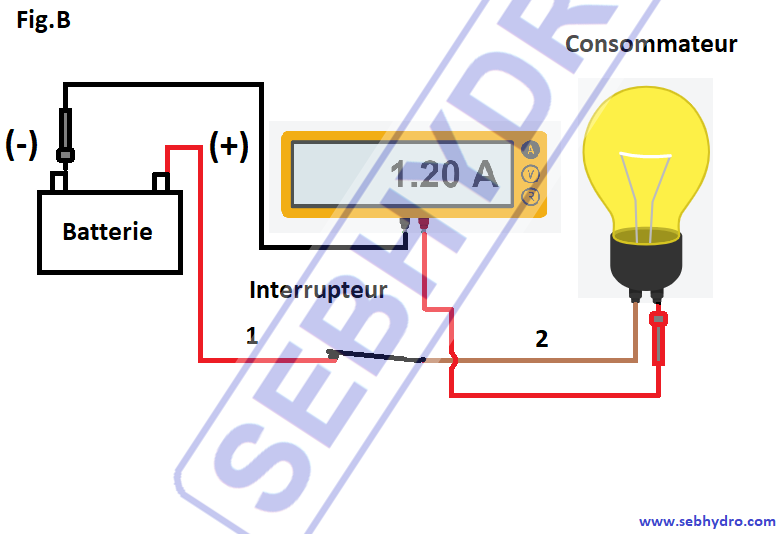

Sur la Fig. B le même circuit électrique, l'ampèremètre est déplacé en sortie de consommateur. On constate que l'intensité est la même en entrée et en sortie.

2 - La loi des nœuds

Formation électrique : la loi des noeuds

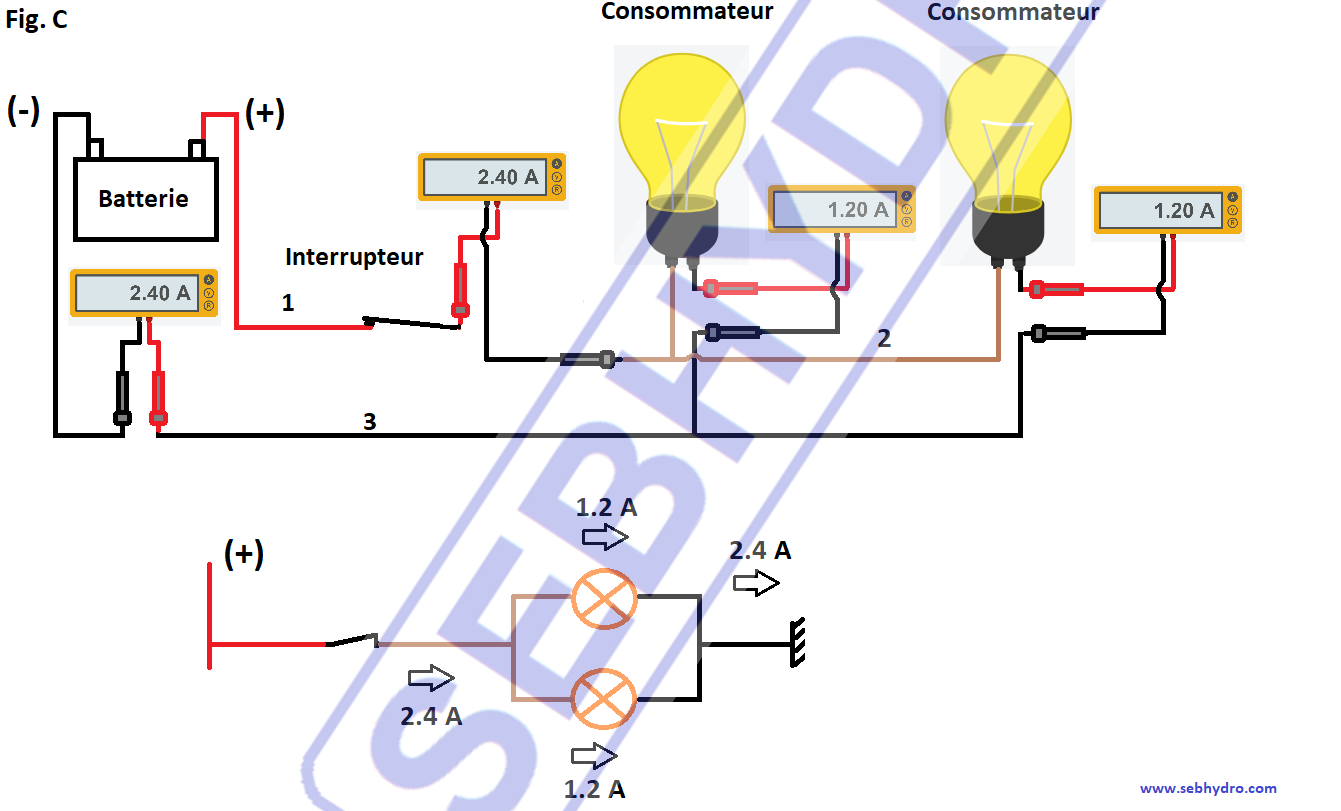

Sur la Fig. C, 2 consommateurs identiques sont installés en parallèle. L'ampèremètre est positionné à 4 endroits du circuit électrique.

Lorsque l'interrupteur est actionné, on constate que l'intensité d'entrée (2.4 A) se divise en 2 (1.2 A) car les consommateurs sont identiques. L'intensité de sortie est égale à celle de l'entrée.

Si les consommateurs sont différents, l'intensité se divise de manière inégale (par exemple : 1 A & 1.4 A). Mais l'intensité de sortie reste égale à celle de l'entrée.

La loi des nœuds : la somme des courants (intensité) qui entrent dans un nœud électrique est égale à la somme des courants qui en ressortent.

3 - Précaution

Attention lors de l'utilisation du multimètre en ampèremètre, il est impératif de l'insérer en série sur le circuit électrique. Toute mesure prise en parallèle peut provoquer un court-circuit. L'ampèremètre se comporte comme un shunt, il est protégé par un fusible de 400 mA ou 10 A selon le calibre et les multimètres utilisés.

Juste après l'utilisation du multimètre en ampèremètre, il est fortement conseillé de le reparamétrer en voltmètre et de remettre les pointes de touche dans la bonne position afin d'éviter un oubli et de risquer un court-circuit lors de la prochaine prise de mesure.

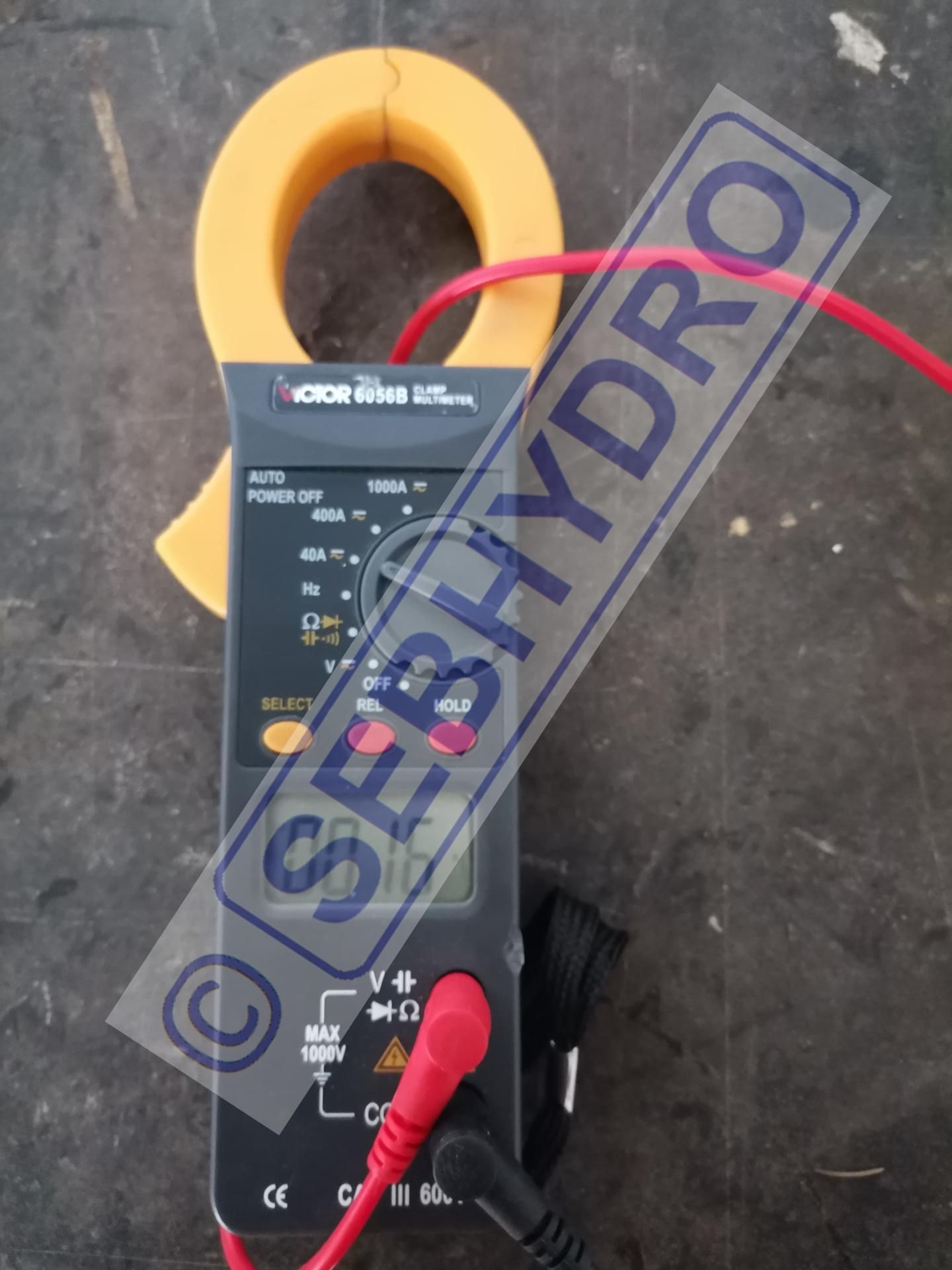

À noter : pour des intensités mesurées supérieure à 10 A (ex: circuit de démarrage ), il est nécessaire d'utiliser une pince ampèremétrique. Cette pince à l'avantage de nécessiter aucune ouverture du circuit électrique (photo ci-dessous).

Utilisation d'une pince ampèremétrique

Utilisation d'un ampèremètre : La loi des noeuds
