Travaux pratiques pneumatiques

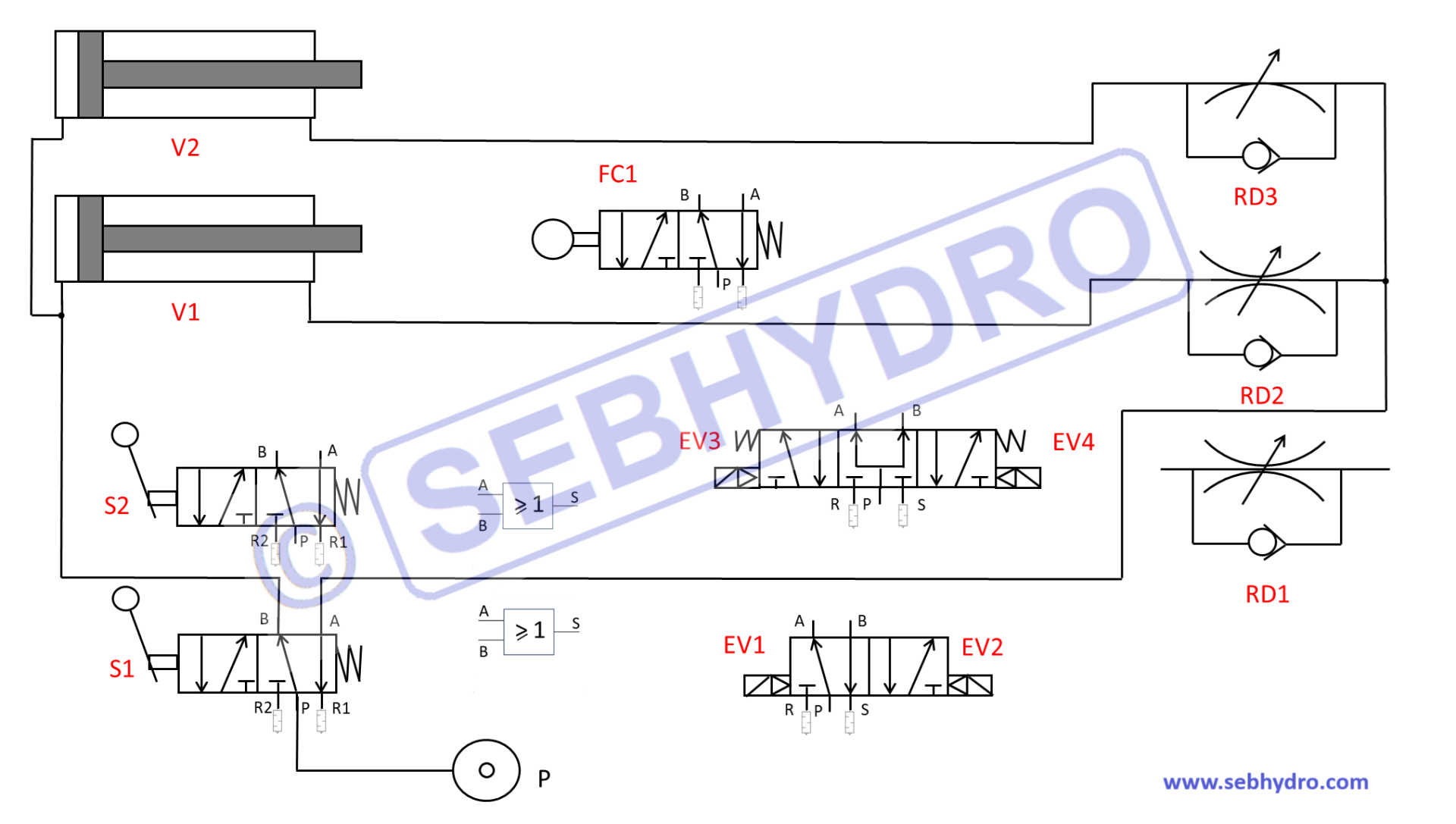

1. Circuit N°1

On souhaite réaliser un circuit pneumatique comprenant 2 vérins (V1 & V2).

Un distributeur manuel (S1) actionne simultanément la rentrée / sortie des 2 vérins.

La vitesse de sortie des 2 vérins est contrôlée séparément par RD3 & RD2.

Après réalisation du schéma, vous pouvez le câbler afin de tester le fonctionnement.

le câblage d'une platine pneumatique

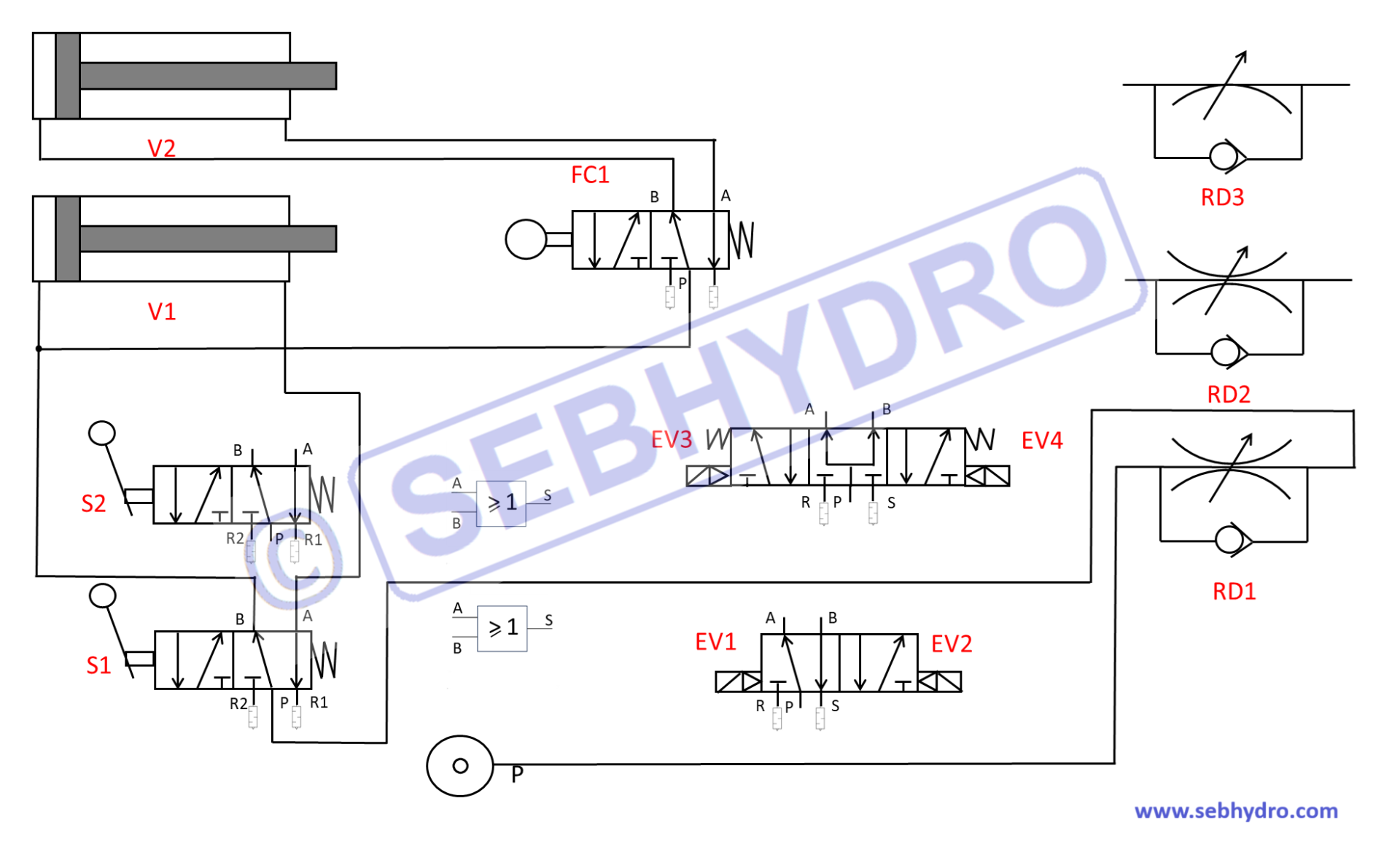

2. Circuit N°2

On souhaite réaliser un circuit pneumatique comprenant 2 vérins (V1 & V2).

Un distributeur manuel (S1) actionne simultanément la première sortie des 2 vérins.

Lorsque le vérin (V1) arrive en butée de fin de course, le distributeur (FC1) inverse le sens du vérin (V2) et le fait rentrer.

Le débit d’air du circuit général est maitrisé à l’aide d’un réducteur de débit (RD1)

Après réalisation du schéma, vous pouvez le câbler afin de tester le fonctionnement.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Travaux pratiques pneumatiques

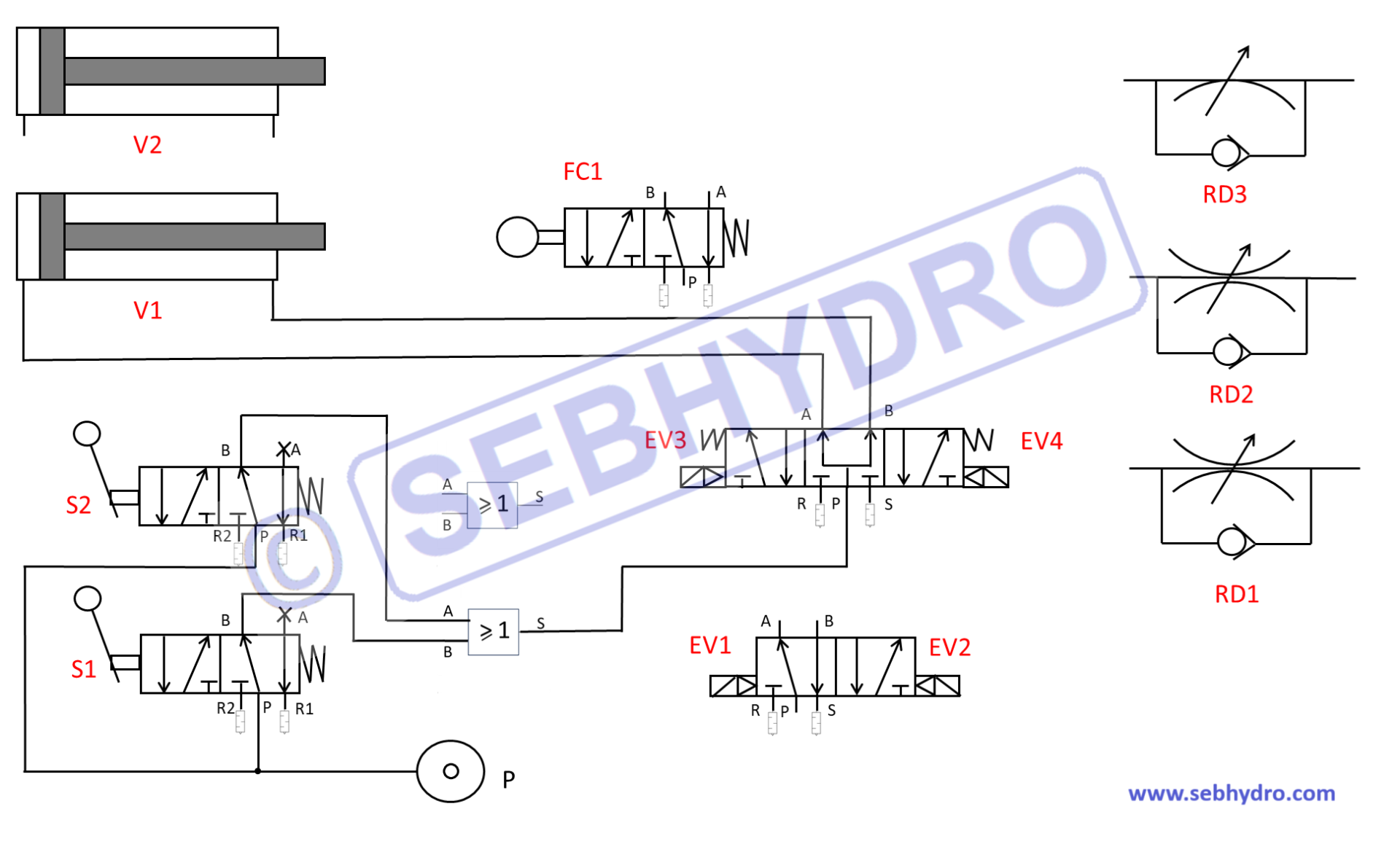

3. Circuit N°3

On souhaite réaliser uncircuit pneumatique comprenant 1 vérin (V1).

Un distributeur monostable centre pression à commande électrique est utilisé pour maintenir le vérin sorti dès la mise sous pression du distributeur.

La mise sous pression du distributeur se fait soit par l’action du distributeur manuel S1 ou soit par l’action du distributeur manuel S2.

Après réalisation du schéma, vous pouvez le câbler afin de tester le fonctionnement.

schéma pneumatique centre pression
Câblage électrique circuit 3

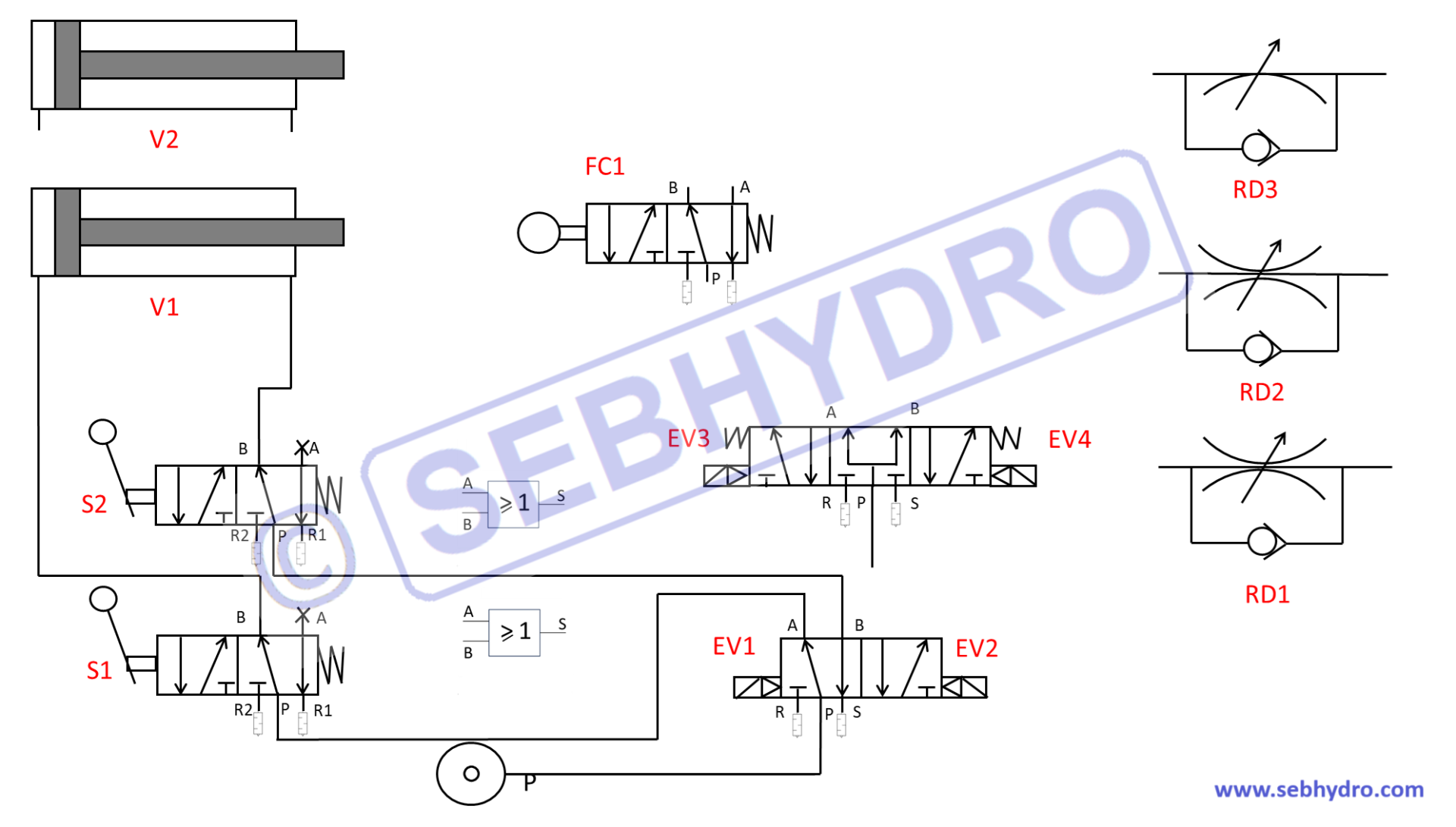

4. Circuit N°4

On souhaite réaliser un circuit pneumatique comprenant 1 vérin (V1).

Un distributeur bistable à commandeélectrique est utilisé pour manœuvrer le vérin.

Une sécurité mécanique actionne le distributeur (S1) qui autorise le vérin à sortir.

Une sécurité mécanique actionne le distributeur (S2) qui autorise le vérin à rentrer.

Après réalisation du schéma, vous pouvez le câbler afin de tester le fonctionnement.

Schéma de câblage pneumatique

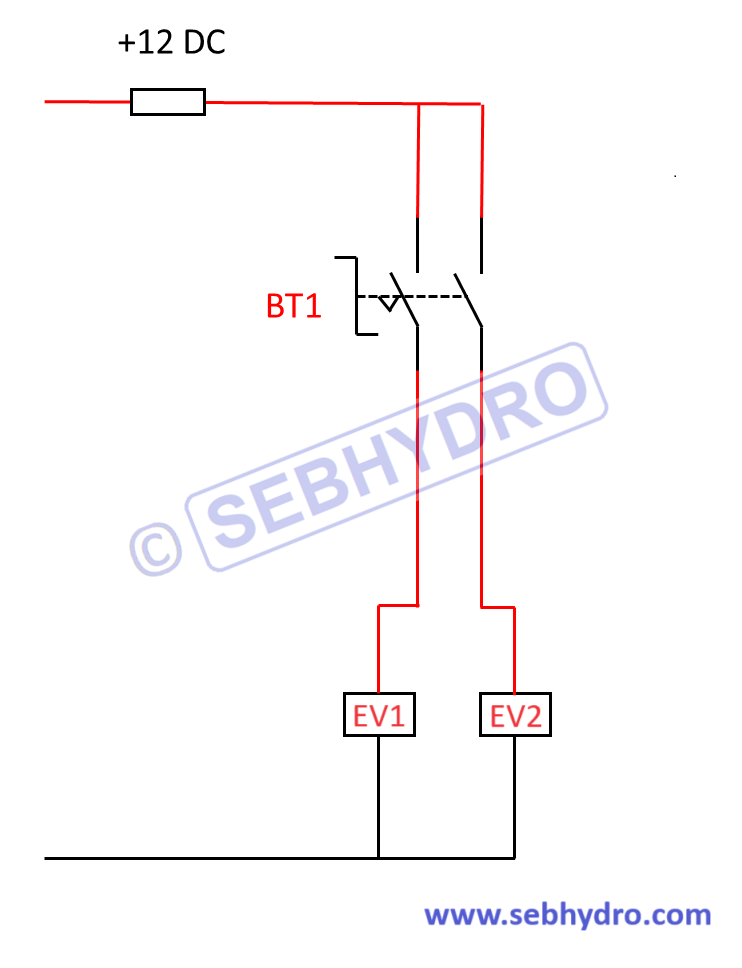

Câblage électrique circuit 4

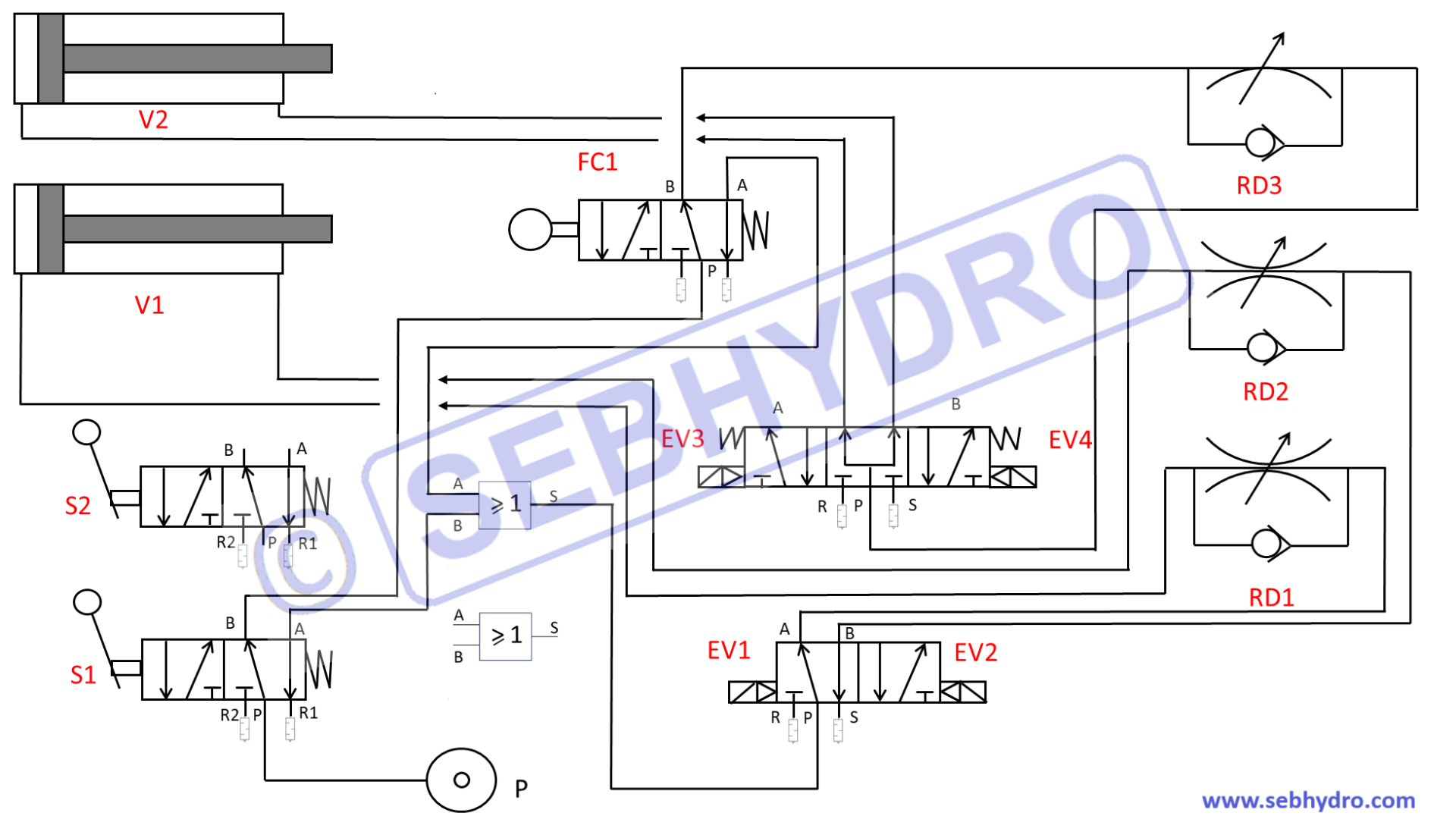

5. Circuit N°5

On souhaite réaliser un circuit pneumatique comprenant 2 vérins (V1 & V2).

Un distributeur bistable à commande électrique est utilisé pour manœuvrer le vérin (V1).

Un distributeur monostable centre pression à commande électrique est utilisé pour manœuvrer le vérin (V2).

Le distributeur monostable est alimenté en air si le distributeur à commande manuelle (S1) est actionné ou si le vérin (V1) est en butée mécanique et pilote le capteur fin de course (FC1).

Le distributeur bistable centre pression est alimenté en air si le capteur fin de course (FC1) et le distributeur (S1) ne sont pas activés.

Le contrôle de la vitesse de rentrée du vérin (V1) est réalisé par le réducteur de débit (RD1).

Le contrôle de la vitesse de sortie du vérin (V1) est réalisé par le réducteur de débit (RD2).

Le contrôle de la vitesse de rentrée / sortie du vérin (V2) est réalisé par le réducteur de débit (RD3).

Après réalisation du schéma, vous pouvez le câbler afin de tester le fonctionnement.

Câblage circuit pneumatique

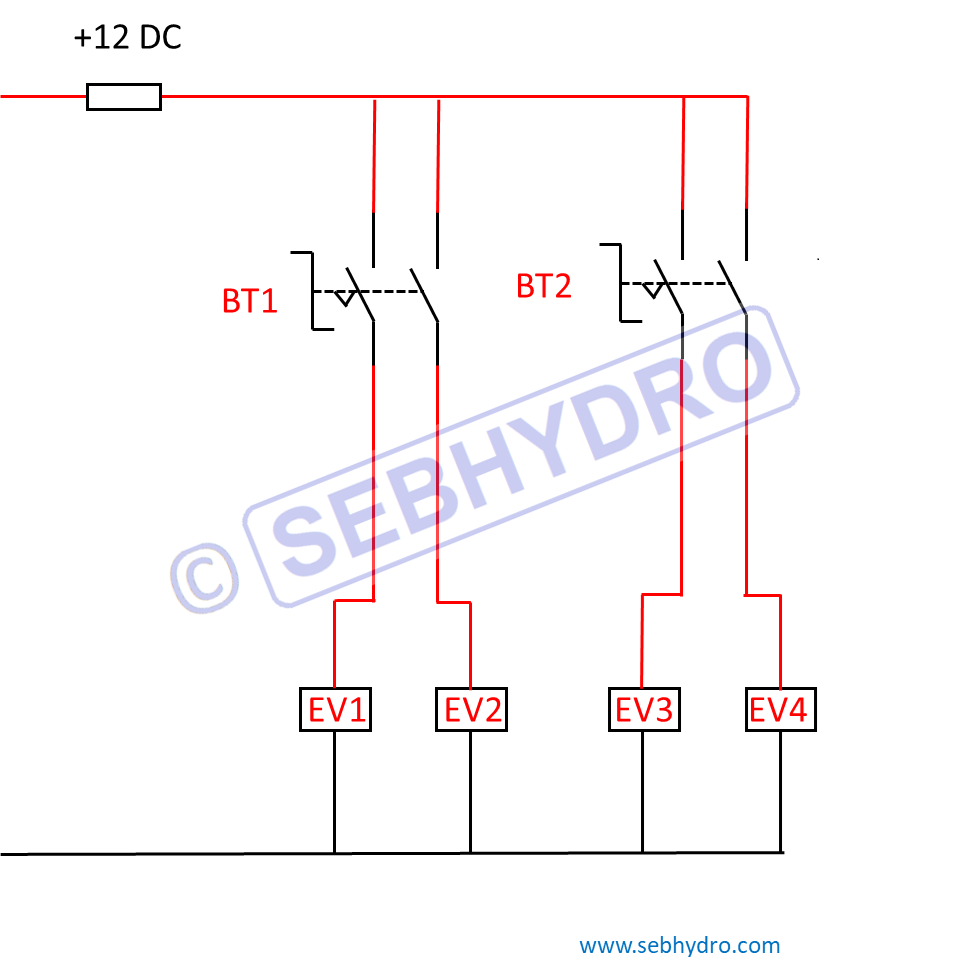

Câblage électrique circuit 5
