Hydraulique de base : comment créer une pression

Il existe plusieurs moyens de créer une pression hydraulique.

1 - La charge

Théorème de Pascal

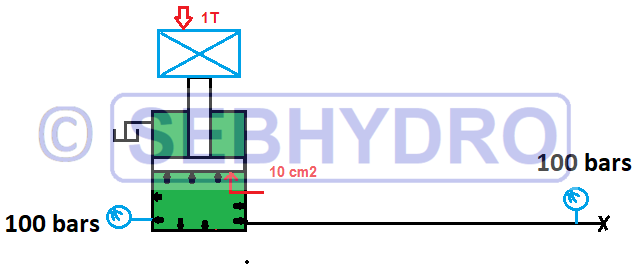

Un vérin simple effet rempli d’huile est en position statique. Une charge d’une tonne est posée sur la tige, le piston a une surface de 10 cm2.

Une canalisation est bouchée avec un manomètre à son extrémité.

On constate une pression de 100 bars sur les manomètres. Cette pression s’applique en tout point du circuit perpendiculairement à toutes les surfaces (Théorème de Pascal).

La pression est déterminée par la charge en relation avec la surface d’application suivant la formule :

P= F/S

P : pression en bar.

F : force ou charge en daN ou Kg.

S : surface en cm2.



2 - Le rajout d'huile

Compressibilité de l'huile hydraulique

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

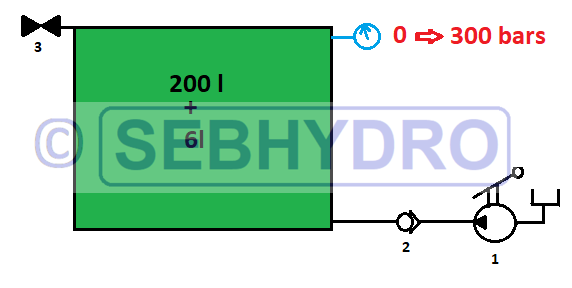

Une cuve de 200 litres est remplie d’huile à l’aide d’une pompe manuelle (rep 1). La vanne (rep 3) est refermée après le remplissage de la cuve. Un clapet anti retour (rep2) assure l’étanchéité du circuit. Un manomètre est installé en haut de la cuve.

On constate que pour augmenter la pression de 0 à 300 bars il est nécessaire de rajouter de l’huile avec la pompe. L’huile est compressible, il faut additionner 6 litres d’huile supplémentaire.



∆V  = ∆P  * Vi / 10000

 ∆V : différence de volume.

 ∆P : différence de pression.

 VI : volume initiale.

10000 : coefficient de compressibilité de l’huile (46 cSt) (varie en fonction de l’huile).

3 - La température

Dilatation de l'huile hydraulique

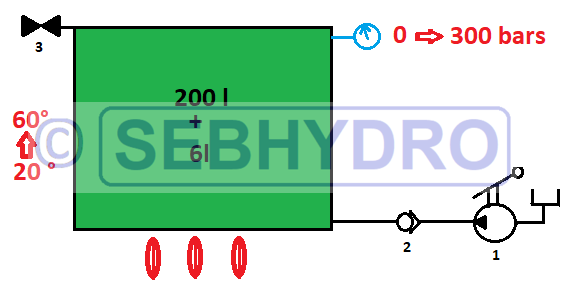

Une cuve de 200 litres est remplie d’huile à l’aide d’une pompe manuelle (rep 1). La vanne (rep 3) est refermée après le remplissage de la cuve. Un clapet anti retour (rep2) assure l’étanchéité du circuit. Un manomètre est installé en haut de la cuve.

La cuve est soumise à une élévation de la température de 20° à 60°.

On constate que le volume d’huile dans la cuve se dilate et  augmente (+6 litres), ce qui se traduit par une augmentation de la pression de 0 à 300bars.



∆V  = ∆T  * Vi *0.00075



 ∆V: différence de volume.

 ∆T : différence de température.

 VI : volume initiale.

0.00075 : coefficient de dilatation de l’huile (46 cSt) (varie en fonction de l’huile).

4 - La Colonne d'huile

Pression colonne d'huile hydraulique

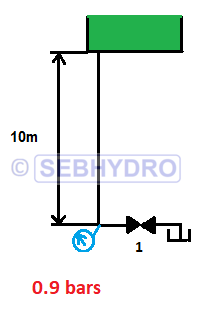

Une cuve remplie d’huile est disposée à 10 mètres de hauteur. Une vanne (rep 1) est fermée.

On constate une pression sur le manomètre de 0.9 bars créés par la colonne d’huile.

La densité de l’huile est de 0.9.

5 - Les différentes pressions

Dans un circuit hydraulique on distingue trois types de pression :

  • La pression relative : pression lue sur les manomètres dans les circuits hydrauliques.
  • La pression  atmosphérique : pression exercée par l’air sur la surface terrestre (environ 1 bar).
  • La pression absolue : c’est l’addition de la pression relative et de la pression atmosphérique (total des pressions).
