Fiche N° 15

Comment choisir un distributeur 6/3 monobloc :

centre ouvert ou centre à suivre ?



Le distributeur 6/3 ( 6 orifices & 3 positions) est progressif ou proportionnel. La commande peut être hydraulique, électrique ou manuelle. Avec ce type de distributeur on aura un ressenti de l’effort. Par contre, les vitesses des récepteurs varient en fonction des charges. Il peut être monté en sandwich maintenu par des tirants ou être monobloc. Ce dernier étant moins cher, il est très présent dans l’agricole et les petites installations. De plus, ce type de distributeur est peu sensible à la pollution de l’huile.

1 - Modification

Pour faire évoluer son installation hydraulique , il est parfois nécessaire de rajouter un ou plusieurs distributeurs afin d’inclure de nouvelles fonctions à sa machine.

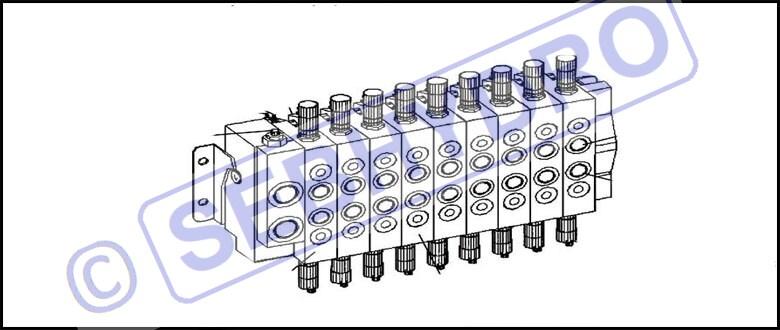

Distributeurs hydrauliques montage sandwich

Sur les distributeurs en sandwich, il suffit d’insérer de nouvelles tranches de mêmes modèles.(photo ci-dessus)

Avec un distributeur monobloc, nous sommes obligés :

  • De changer le bloc complet.
  • De rajouter un autre bloc distributeur.

A noter les blocs distributeurs sont munis d’un limiteur de pression à l’entrée (photo ci-dessous).

Distributeur hydraulique 6/3 monobloc

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

2 - Choix du distributeur monobloc

Il est impossible de connecter le distributeur 6/3 additionnel en parallèle sur la sortie « P » de la pompe. Aucun mouvement ne fonctionnerait.(sauf en simultanés)

Certains distributeurs monobloc 6/3 sont modifiables.

Il existe trois configurations possibles :



6/3 centre ouvert

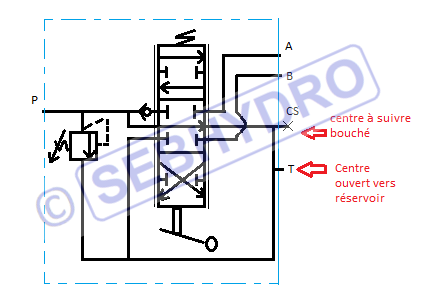

Distributeur hydraulique 6/3 centre ouvert

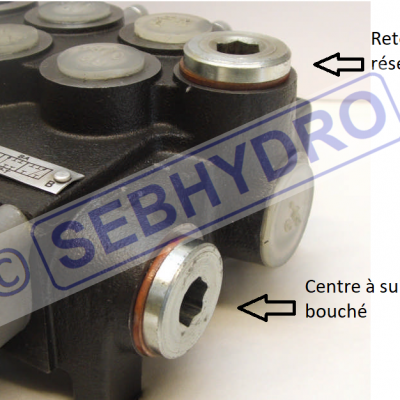

Distributeur hydraulique 6/3 centre ouvert monobloc



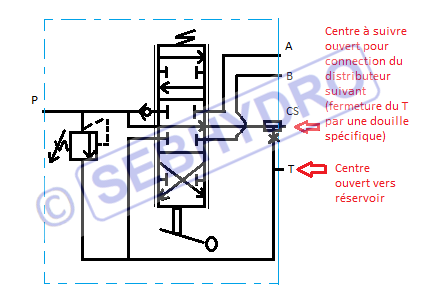

6/3 centre à suivre ouvert

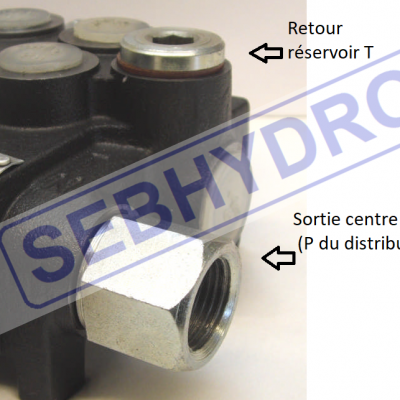

Distributeur hydraulique 6/3 centre à suivre monobloc
Distributeur agricole 6/3 centre à suivre monobloc



6/3 centre fermé

Distributeur manuel 6/3 centre fermé
Distributeur à commande manuelle 6/3 centre fermé

3 - 6/3 centre à suivre

On peut choisir un distributeur 6/3 centre à suivre (modifiable) et l’installer en série avant le bloc distributeur existant (schéma ci-dessous). Dans ce cas le limiteur de pression du premier bloc distributeur (rep 1) servira de protection de pompe. Le deuxième limiteur de pression (rep 2) servira uniquement pour protéger les mouvements effectués avec le  deuxième bloc distributeur. Il pourra être surtaré s’il n’est pas utile.

Symbolisation distributeur 6/3 centre à suivre - centre ouvert

4 - 6/3 centre ouvert

On peut choisir un distributeur 6/3 centre ouvert et modifier le distributeur existant en centre à suivre (si modifiable).  Dans ce cas le limiteur de pression (rep 2) du distributeur que l’on rajoute servira uniquement à protéger les mouvements qui lui sont associés. Il pourra être surtaré s’il est inutile.

5 - 6/3 centre fermé

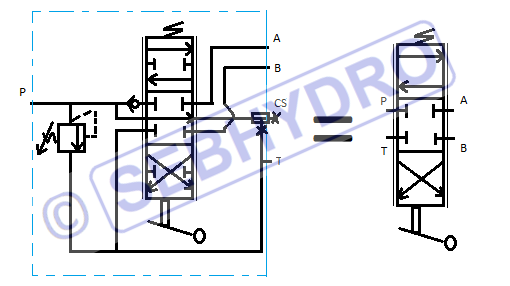

En configurant le distributeur 6/3 en centre fermé, on le transforme en distributeur 4/3 (schéma ci-dessous).

De manière générale cette configuration doit être utilisée avec une pompe à cylindrée variable « pression constante » ou un distributeur de by-pass afin d’éviter les échauffements de l’huile lorsque l’installation est en stand-by.

Symbole distributeur 6/3 centre fermé
