Les transistors

1. Introduction

Le transistor bipolaire est un semi-conducteur, c’est un composant électronique qui possède 3 pattes :

  • E : Emetteur
  • C : Collecteur
  • B : Base

Il existe deux types de transistor : PNP et NPN.

La principale caractéristique du transistor est sa capacité d’amplification.

2. Les formes

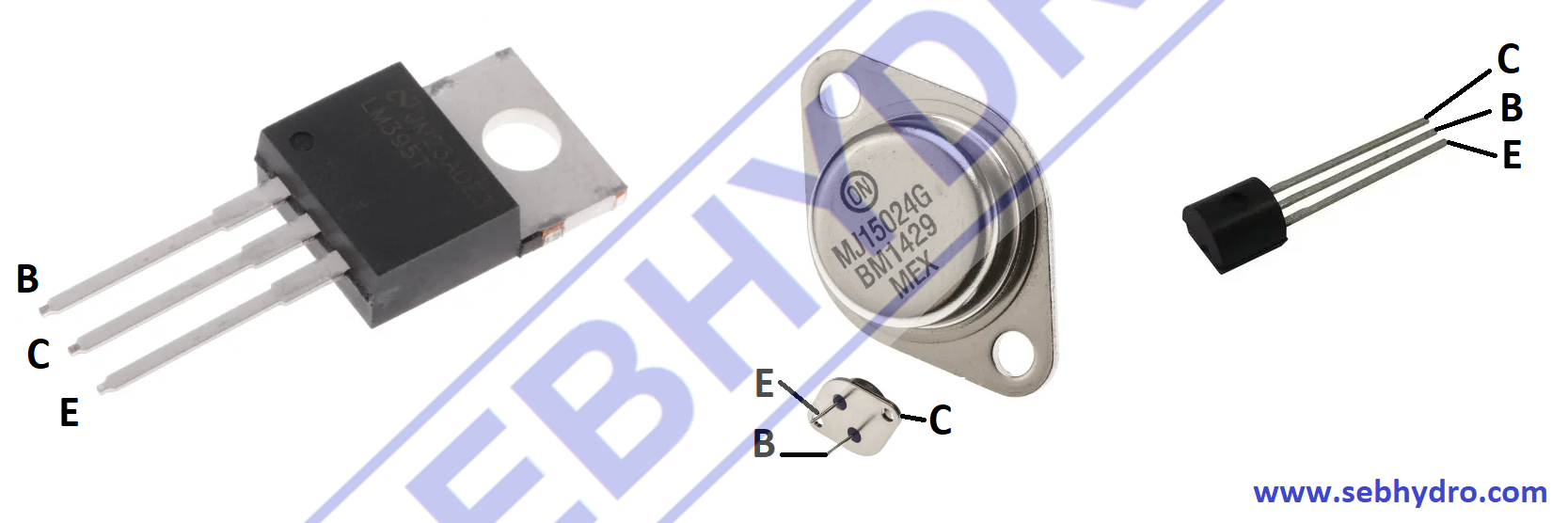

Transistors de faible puissance

Les transistors peuvent se retrouver sous différentes formes.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

3. Analogie avec l'hydraulique

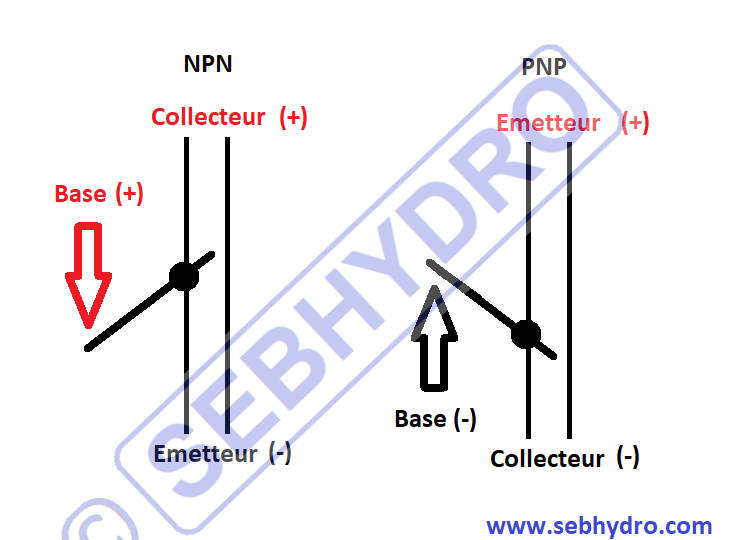

Transistor PNP et NPN : Analogie avec l' hydraulique

Sur la figure ci-dessus, nous pouvons faire l’analogie du fonctionnement d’un transistor avec celui d’une vanne.

NPN : Lorsque l’on applique une force positive (de haut en bas) sur le levier de la vanne, un débit apparaît du collecteur qui se trouve en hauteur (+) vers l’émetteur qui se trouve en bas (-). Plus l’effort sur la vanne est important, plus le débit entre le collecteur et l’émetteur sera amplifié.

PNP : Lorsque l’on applique une force négative (de bas en haut) sur le levier de la vanne, un débit apparaît de l’émetteur qui se trouve en hauteur (+) vers le collecteur qui se trouve en bas (-). Plus l’effort sur la vanne est important, plus le débit entre l’émetteur et le collecteur sera amplifié.

4. Fonctionnement transistor PNP

Transistor PNP fonctionnement
Test transistor PNP

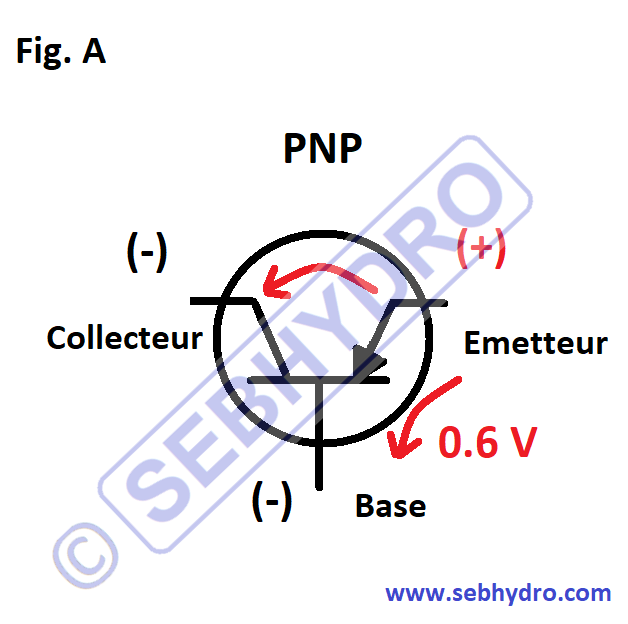

  1. Fig. A

PNP : La base est pilotée par un négatif (-).

Lorsque l’émetteur est alimenté par un (+), la commutation entre l’émetteur et le collecteur se réalise.

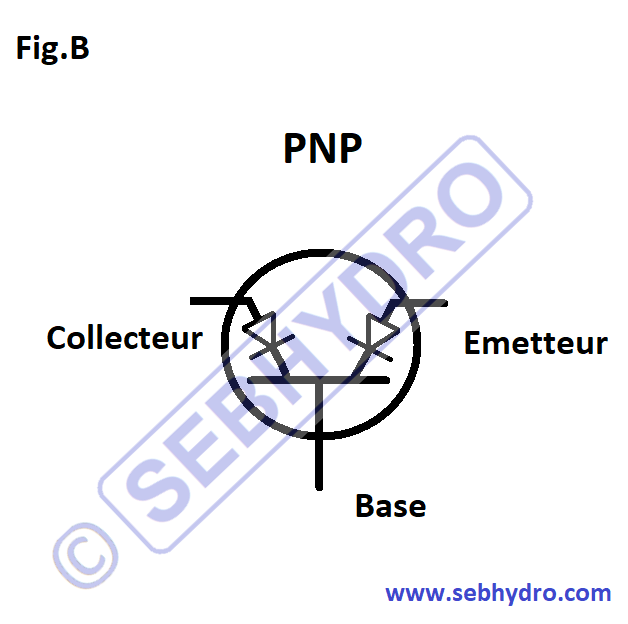

  1. Fig. B

Pour tester un transistor PNP, il faut utiliser la fonction « testeur diode » du multimètre.

Pour un transistor PNP en bon état de fonctionnement :

  • Le test est passant de l’émetteur vers la base.
  • Le test est non passant de la base vers l’émetteur.
  • Le test est passant du collecteur vers la base.
  • Le test est non passant de la base vers le collecteur.

5. Fonctionnement transistor NPN

Transistor NPN
Test transistor NPN

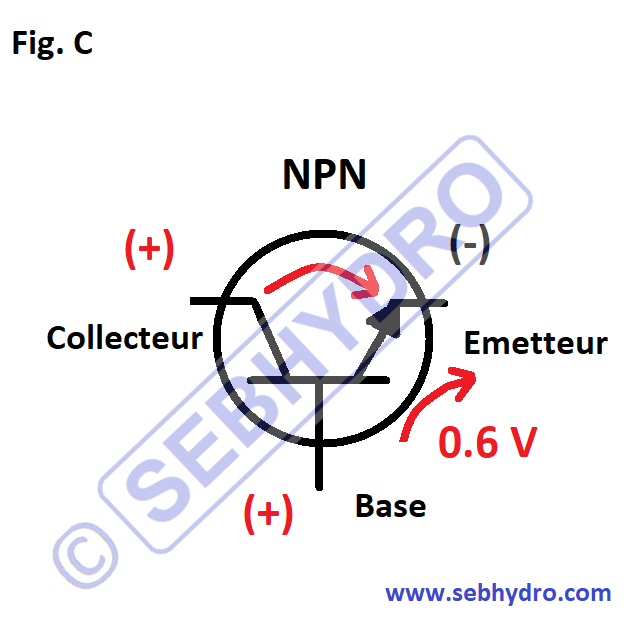

  1. Fig. C

NPN : La base est pilotée par un positif (+).

Lorsque la base est alimentée par un (+), la commutation entre le collecteur et l’émetteur se réalise.

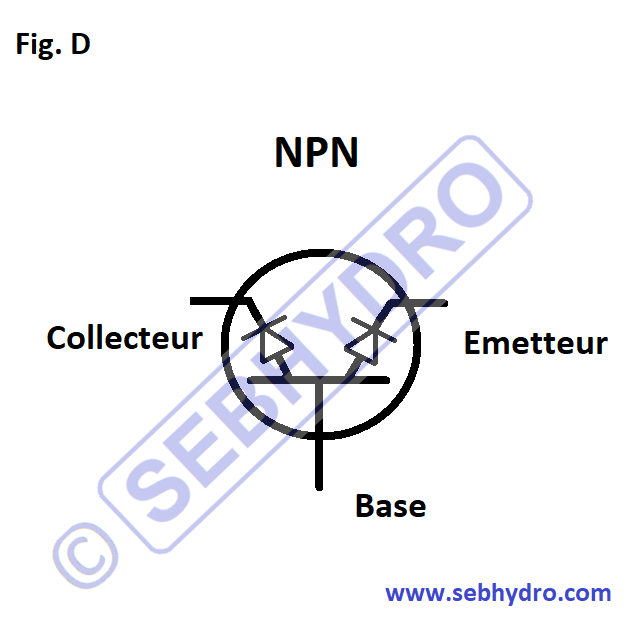

  1. Fig. B

Pour tester un transistor NPN, il faut utiliser la fonction « testeur diode » du multimètre.

Pour un transistor NPN en bon état de fonctionnement :

  • Le test est passant de la base vers l’émetteur.
  • Le test est non passant de l’émetteur vers la base.
  • Le test est passant de la base vers le collecteur.
  • Le test est non passant du collecteur vers la base.

6. Connexion transistor PNP

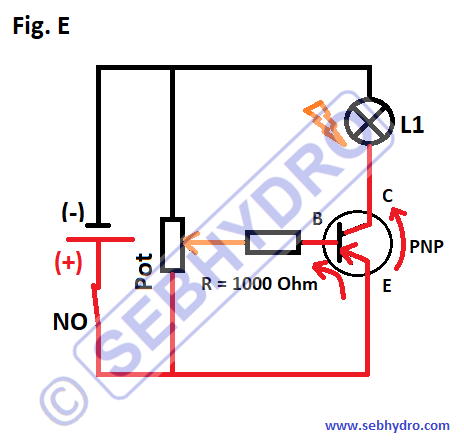

Connexion transistor PNP

PNP : La base est pilotée par un négatif (-), la sortie du signal « collecteur » est positive (+).

En fermant l’interrupteur (NO), on constate que l’ampoule (L1) s’allume. L’intensité lumineuse change en fonction de la position du potentiomètre (Pot). La résistance (R) est ici pour protéger le transistor des surintensités.

Le courant de passage émetteur / base crée un courant multiplié par le gain du transistor entre l’émetteur et le collecteur.

Gain : Capacité d’un dispositif à augmenter la puissance d’un signal.

6. Connexion transistor NPN

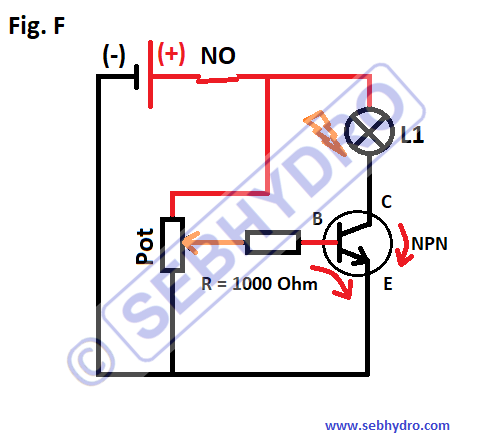

Connexion transistor NPN

NPN : La base est pilotée par un positif (+), la sortie du signal « émetteur » est négative (-).

En fermant l’interrupteur (NO), on constate que l’ampoule (L1) s’allume. L’intensité lumineuse change en fonction de la position du potentiomètre (Pot). La résistance (R) est ici pour protéger le transistor des surintensités.

Le courant de passage base / émetteur crée un courant multiplié par le gain du transistor entre le collecteur et l’émetteur.

Gain : Capacité d’un dispositif à augmenter la puissance d’un signal.

Fonctionnement des transistors électriques
