Réglage d'une commande proportionnelle hydraulique

L’utilisation des valves de régulation proportionnelles permet de répondre aux applications hydrauliques les plus exigeantes. Les commandes proportionnelles apportent souplesse et précision par rapport aux commandes TOR (Tout Ou Rien).

Choisir des valves à commande proportionnelle permet de maîtriser des accélérations et décélérations. Ce choix donne accès à une large palette de réglage (valves de pression ou débit)

Les composants proportionnels comportent des organes coulissants à très faible jeu avec des bords vifs. Une attention particulière doit être portée sur la pollution de l'huile. Une filtration efficace doit être mise en place sur la pression en plus de la filtration retour déjà présente dans les systèmes hydrauliques tout ou rien (Tout Ou Rien).

Distributeur

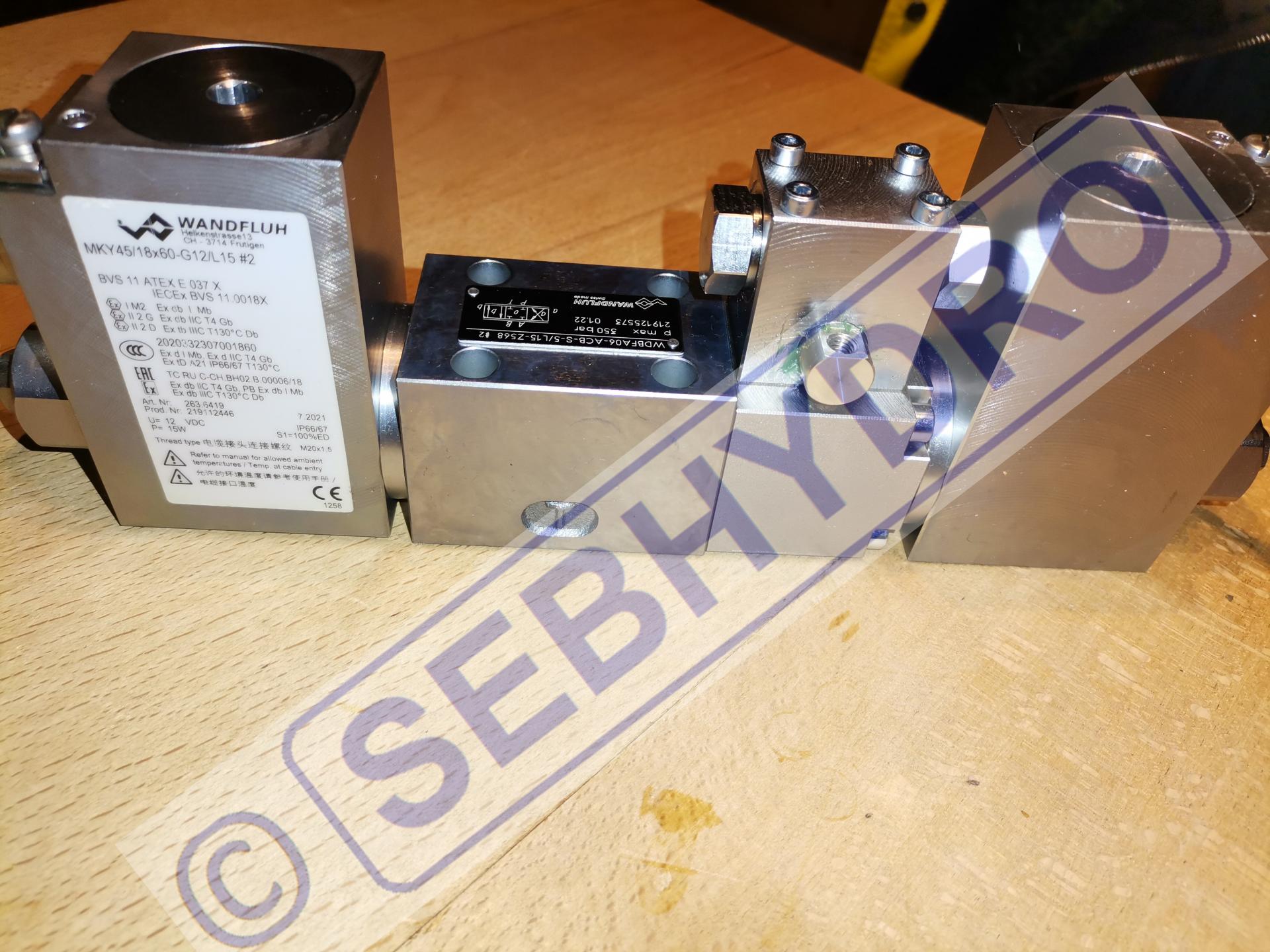

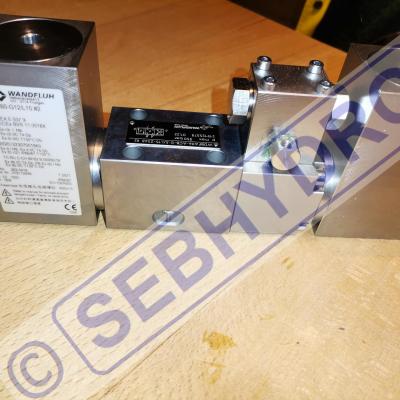

La valve proportionnelle utilisée est un distributeur de marque Wandfluh.

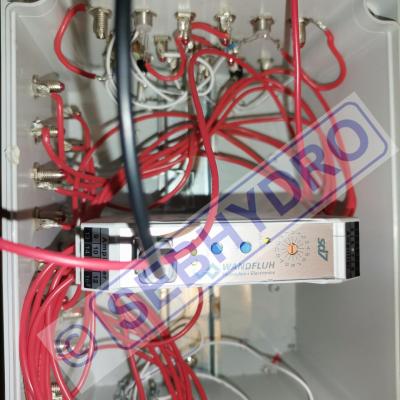

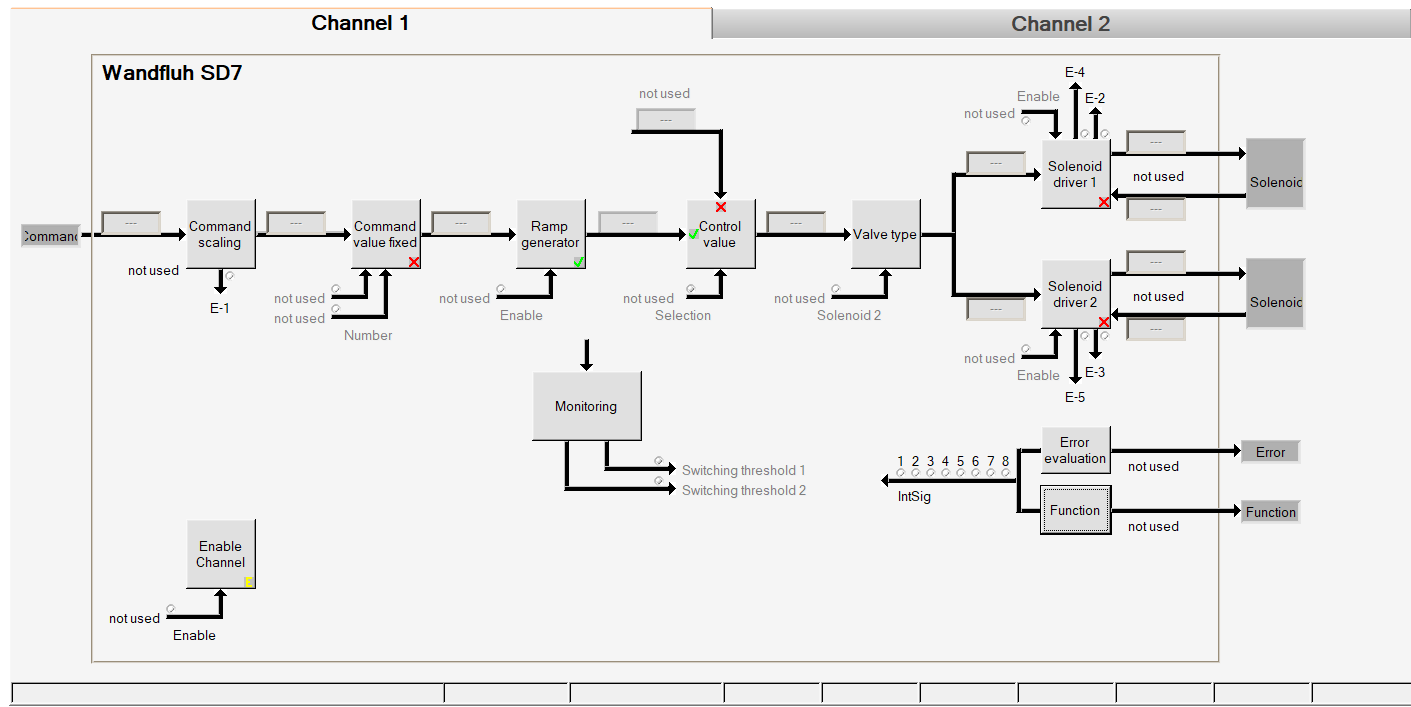

La carte régulation de la commande proportionnelle se règle à l’aide d’un PC.

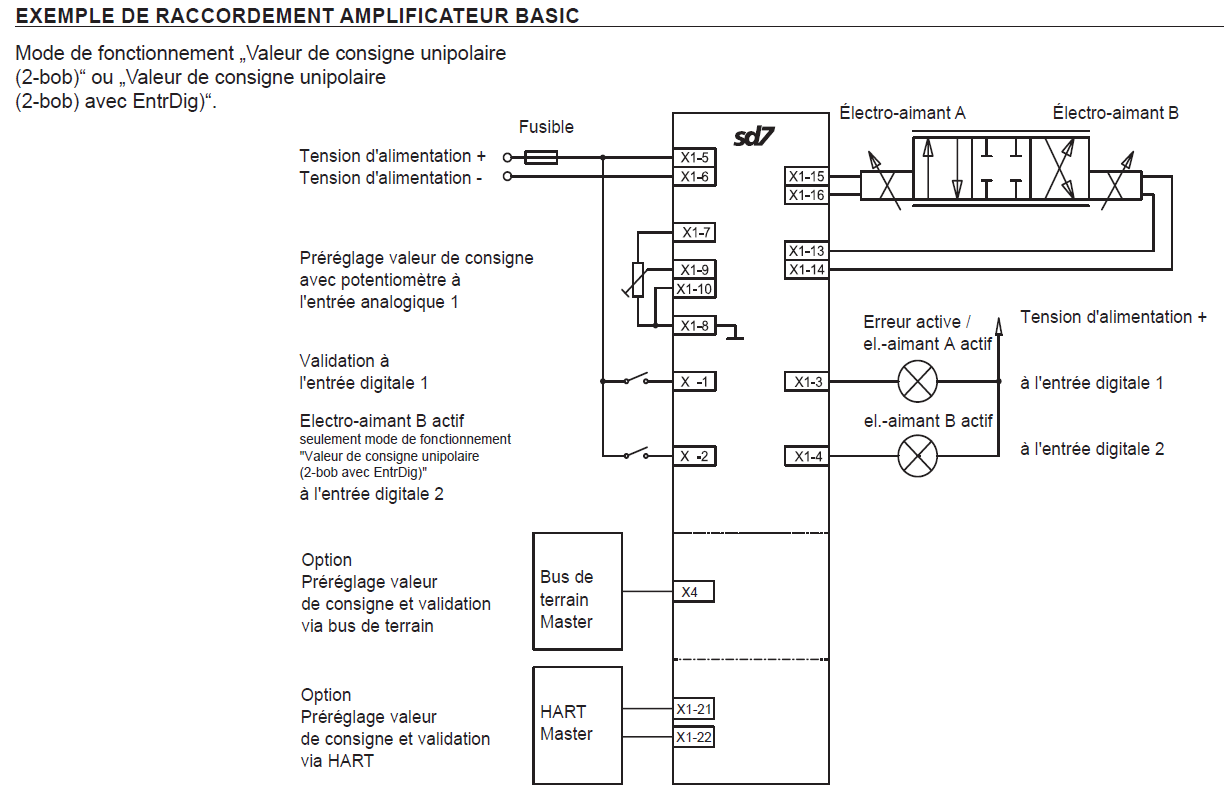

Schéma câblage ampli distributeur proportionnel

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Les Réglages

Réglage carte ampli distributeur proportionnel

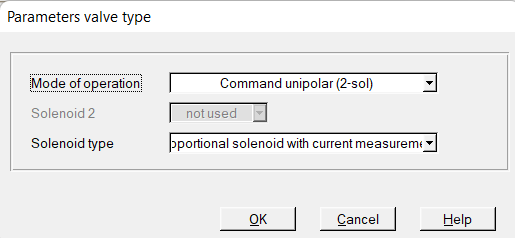

1.Le premier réglage consiste à sélectionner le type de valve utilisée.

Réglage carte de régulation valve hydraulique

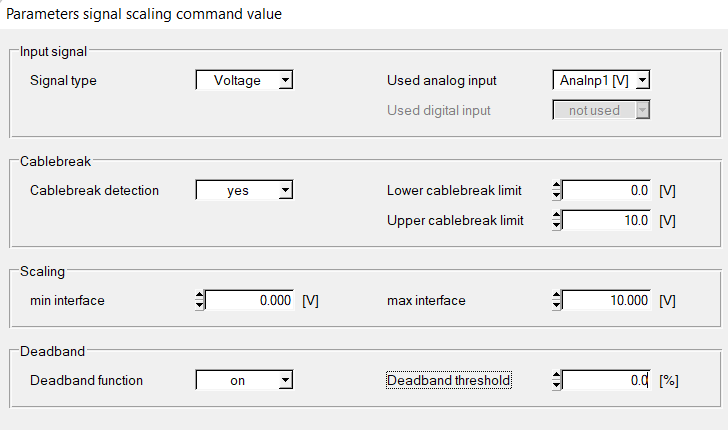

2. Réglage « command scaling » :

  1.

Input signal : Permet de choisir le signal d’entrée (voltage, courant ou digital).

Cable break : Détection de coupure du câble ou court-circuit.

Scaling : Mise à l’échelle de la tension minimum et maximum délivrée par le potentiomètre. 0-10V, distributeur au neutre à 5 V.

Deadband : Définir une zone morte en % de la commande.

Réglage carte de commande valve hydraulique

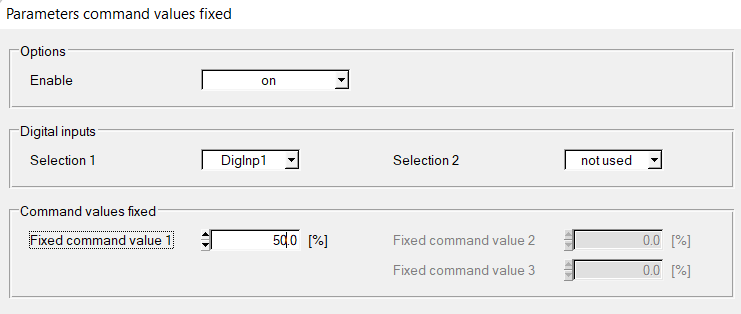

3. Command values fixed :

  1.

Il est possible d’activer des commandes fixes à l’aide de contacts.

Réglage carte proportionnelle

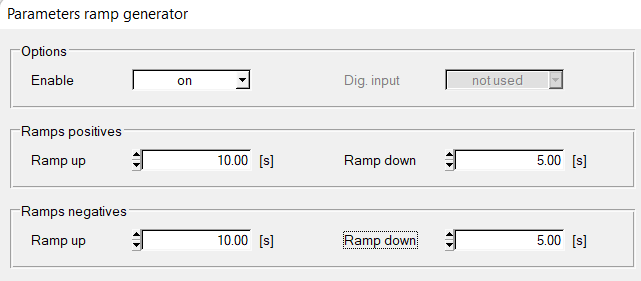

4. Parameter ramp generator :

  1.

Réglage des rampes ascendantes (à l’activation de la commande) et descendantes (au relâchement de la commande) pour les 2bobines en seconde.

Réglage carte ampli distributeur hydraulique

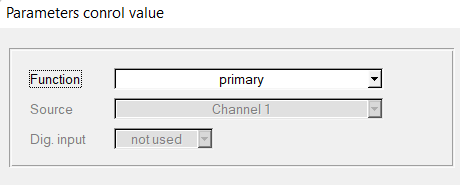

5. Control value :

  1.

Réglage pour une recopie : Ce distributeur ne dispose d’aucune recopie.


Réglage carte recopie

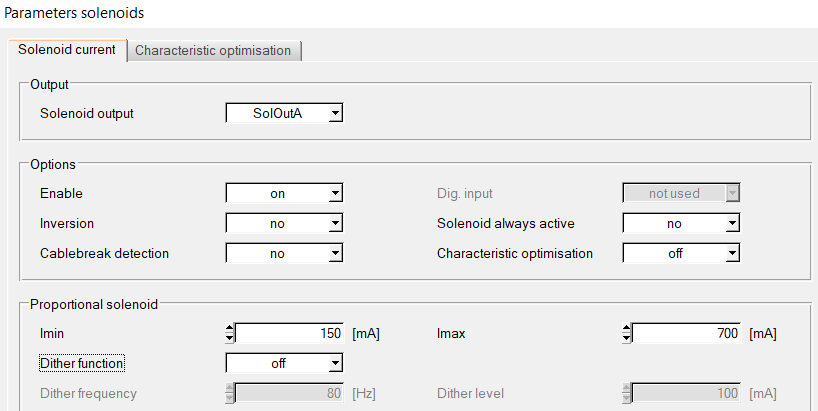

6. Solenoid driver 1 :

  1.

Paramètre des bobines : réglage du I mini, I max. (saut et gain)


Réglage carte Wandefluh

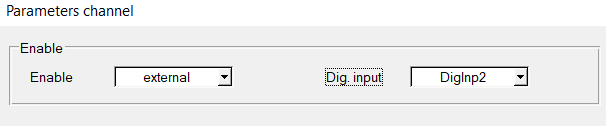

7. Enable channel :

  1.

Activation de la carte de régulation par un contact par exemple.


Réglage carte

A noter : Tous les réglages de la carte doivent se faire carte désactivée.
