Fiche N° 68

Comment tester un capteur 2, 3 & 4 fils

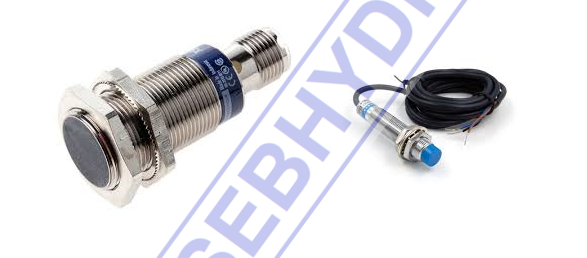

Capteur inductif

1 - Rôle

Les capteurs permettent par exemple de vérifier la position ou la présence d'une pièce.

Le capteur inductif détecte les objets ferreux alors que le capteur capacitif détecte n'importe quels matériaux.

Ces détecteurs sont des capteurs actifs. C'est-à-dire qu'ils doivent être alimentés pour fonctionner. Le test de ces capteurs doit se faire sous tension.

Les capteurs peuvent posséder 2 , 3 ou 4 fils. Ils sont transistorisés de type PNP ou NPN.

2 - Capteur 2 fils

Test capteur électrique 2 fils

Ce type de capteur peut être à contact NO ou NC ( Fig. A).

  • NO : Normally open (normalement ouvert)
  • NC : Normally close (normalement fermé)

Ce type de capteur n'est pas polarisé et fonctionne en courant alternatif ou continu.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Comment tester un capteur inductif 2 fils

Test (Fig. B): Le test se fait capteur connecté et sous tension.

  • Vérifier l'intégrité du capteur.
  • Vérifier l'état des connexions.
  • Installer un voltmètre en parallèle du relais K1, mettre une pièce à détecter et vérifier le changement d'état de la présence de tension.

À noter : souvent les détecteurs possèdent une diode lumineuse qui s'active lors de la détection. Attention cette diode ne valide pas le test du capteur. La diode peut être HS et le capteur peut fonctionner correctement ou la diode peut fonctionner alors que le capteur peut être défaillant.

3 - Capteur 3 fils

Test capteur électrique 3 fils

Ce type de capteur peut être à contact NO (normalement ouvert) ou NC (normalement fermé).

Ce type de capteur fonctionne en courant continu. Il est transistorisé de type PNP ou NPN.

On retrouve :

  • Une alimentation, la borne 1 (fil marron) est connectée au (+) et la borne 3 (fil bleu)est connectée au (-).
  • Une sortie signal en borne 4 (fil noir): Signal (+) pour un capteur de type PNP ou un signal (-) pour un capteur de type NPN.

Le capteur peut être en filaire connecté sur un bornier ou branché avec un connecteur 3 ou 4 broches.

Comment tester un capteur inductif 3 fils
  • Promotion Formation hydraulique Vol 1, 2 & 3

    Formation hydraulique Vol 1, 2 & 3

    3 livres pour se former en hydraulique. 55 cours associés à des vidéos consultables...

    150,00€ 135,00€ TTC
    142,18€  127,96€ HT

Test (Fig. D) : le test se fait capteur connecté et sous tension.

  • Vérifier l'intégrité du capteur.
  • Vérifier l'état des connexions.
  • Installer un voltmètre entre le fil marron et bleu pour contrôler l'alimentation du capteur.
  • Installer un voltmètre entre le fil noir et marron pour un capteur NPN ou entre le fil noir et bleu pour un capteur PNP. Mettre une pièce à détecter et vérifier le changement d'état de la présence de tension.

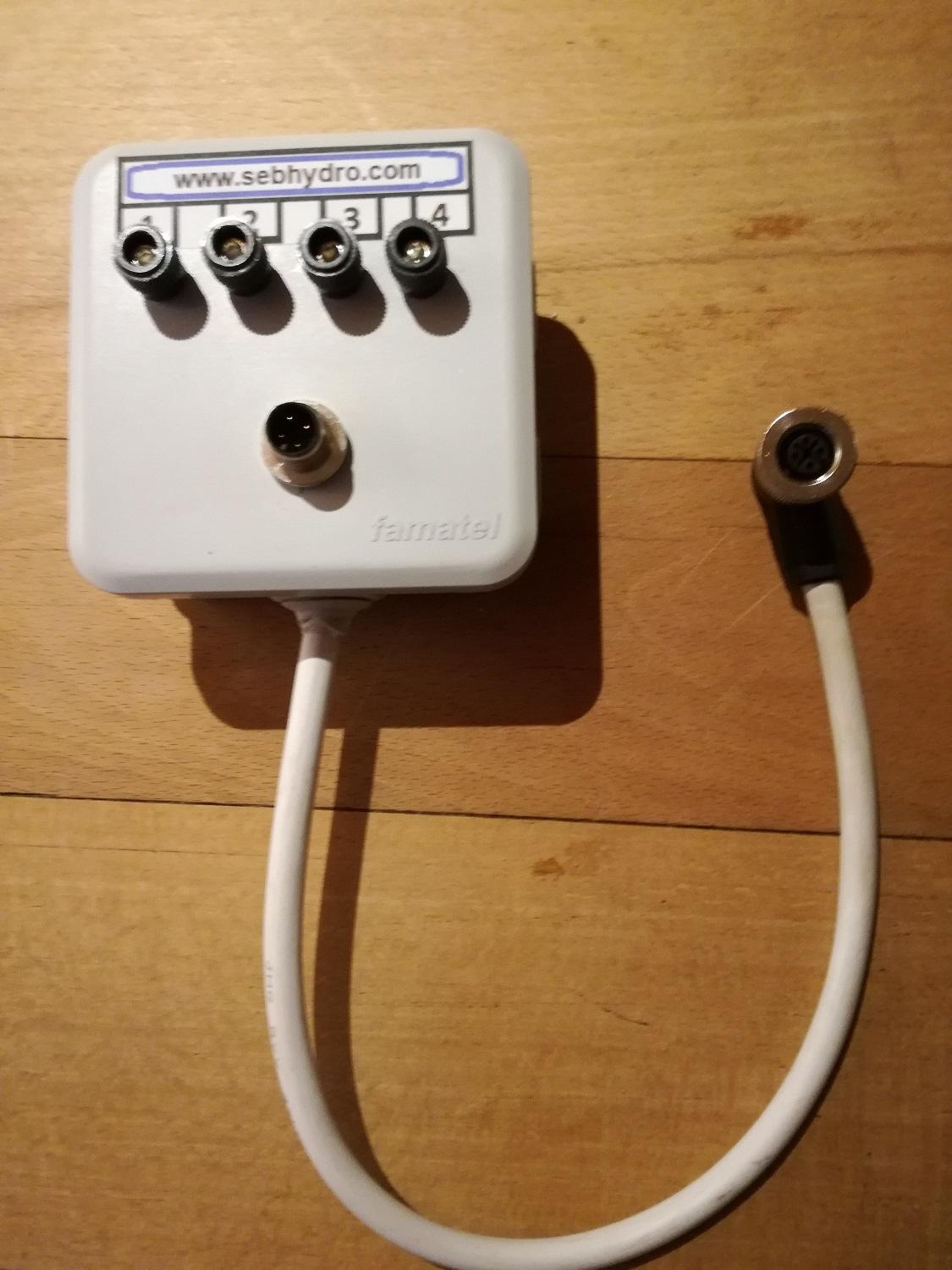

boitier test capteur électrique 2 et 3 fils

Lorsque que le capteur est branché avec un connecteur, il faut utiliser un boitier interface pour le contrôle .

Fonctionnement boitier test capteur électrique
  • (1,2,3): Débrancher le capteur et insérer le boitier dans le sens souhaité (mâle-femelle ou femelle-mâle). Ce boitier possède des connecteurs 4 broches M12.
  • (4) : À l'aide d'un voltmètre, contrôler l'alimentation du capteur entre la borne 1 & 3.
  • (5,6) : Mettre une pièce à détecter et vérifier le changement d'état de la tension entre la borne 4 & 1 pour un capteur NPN ou entre la borne 4 & 3 pour un capteur PNP.

À noter : souvent les détecteurs possèdent une diode lumineuse qui s'active lors de la détection. Attention cette diode ne valide pas le test du capteur. La diode peut être HS et le capteur peut fonctionner correctement ou la diode peut fonctionner alors que le capteur peut être défaillant.

4 - Capteur 4 fils

Comment tester un détecteur électrique 4 fils

Ce type de capteur possède 2 contacts : NO (normalement ouvert) et/ou NC (normalement fermé).

Ce type de capteur fonctionne en courant continu. Ils sont transistorisés de type PNP ou NPN.

On retrouve:

  • Une alimentation, la borne 1(fil marron) est connectée au (+) et la borne 3 (fil bleu)est connectée au (-).
  • Une sortie signal en borne 2(fil blanc) : signal (+) pour un capteur de type PNP ou un signal (-) pour un capteur de type NPN.
  • Une sortie signal en borne 4 (fil noir) : signal (+) pour un capteur de type PNP ou un signal (-) pour un capteur de type NPN.

Le capteur peut être en filaire connecté sur un bornier ou branché avec un connecteur 4 broches.

Comment tester un capteur électrique 4 fils

Test (Fig. F) : Le test se fait capteur connecté et sous tension:

  • Vérifier l'intégrité du capteur.
  • Vérifier l'état des connexions.
  • Installer un voltmètre entre le fil marron et bleu pour contrôler l'alimentation du capteur.
  • Installer un voltmètre entre le fil noir et marron pour un capteur NPN ou entre le fil noir et bleu pour un capteur PNP. Mettre une pièce à détecter et vérifier le changement d'état de la présence de tension.
  • Installer un voltmètre entre le fil blanc et marron pour un capteur NPN ou entre le fil blanc et bleu pour un capteur PNP. Mettre une pièce à détecter et vérifier le changement d'état de la présence de tension.
boitier test capteur électrique 2 et 3 fils

Lorsque que le capteur est branché avec un connecteur, il faut utiliser un boitier interface pour le contrôle.

Utilisation du boitier test capteur électrique
  • (1,2,3): Débrancher le capteur et insérer le boitier dans le sens souhaité (mâle-femelle ou femelle-mâle). Ce boitier possède des connecteurs 4 broches M12.
  • (4): À l'aide d'un voltmètre, contrôler l'alimentation du capteur entre la borne 1 & 3.
  • (5,6): Mettre une pièce à détecter et vérifier le changement d'état de la tension entre la borne 4 & 1 pour un capteur NPN ou entre la borne 4 & 3 pour un capteur PNP.
  • (7,8): Mettre une pièce à détecter et vérifier le changement d'état de la tension entre la borne 2 & 1 pour un capteur NPN ou entre la borne 2 & 3 pour un capteur PNPN.

À noter : souvent les détecteurs possèdent une diode lumineuse qui s'active lors de la détection. Attention cette diode ne valide pas le test du capteur. La diode peut être HS et le capteur peut fonctionner correctement ou la diode peut fonctionner alors que le capteur peut être défaillant.



Tester un capteur (détecteur) 2, 3 ou 4 fils : Formation électrique
