Fiche N°55

Questionnaire corrigé : le limiteur de pression





Exercice : le limiteur de pression hydraulique

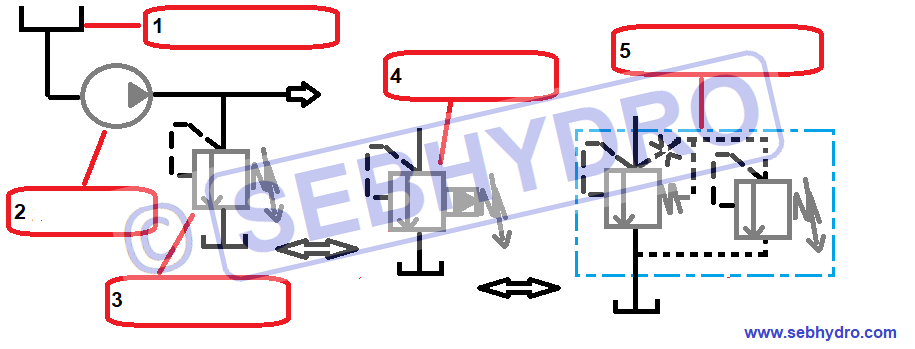

Le schéma ci-dessus représente 3 limiteurs de pression principale.



Quel est le nom des symboles ci-dessus ?



6- Quelle est la nuance entre le limiteur de pression (Rep 3), (Rep 4), (Rep 5) ?

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

7- Expliquez le rôle du limiteur de pression dans un circuit hydraulique ?

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

8- Quels problèmes (en général) remarque-t-on sur une installation hydraulique si le limiteur de pression est taré à une valeur trop basse ?

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

9- Quels problèmes (en général) remarque-t-on sur une installation hydraulique si le limiteur de pression est taré à une valeur trop haute ?

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

10- Certains des techniciens appellent le limiteur de pression « clapet de décharge » ? -------------------------------------------------------------------------------------------------------

11- Certains des techniciens appellent le limiteur de pression « clapet de sécurité » ?   -------------------------------------------------------------------------------------------------------

12- Certains des techniciens appellent le limiteur de pression « clapet de surpression » ? -----------------------------------------------------------------------------------------------------

Corrigé exercice

1- Réservoir.

2- pompe cylindrée fixe.

3- limiteur de pression à action directe (drainage interne).

4- Limiteur de pression à action pilotée (drainage interne).

5- Limiteur de pression à action pilotée (drainage interne).

6- Le limiteur de pression à action directe (rep 3) comporte un seul clapet et ressort.

Les limiteurs de pression (rep 4 & 5) sont identiques. Le limiteur (rep 4) est un symbole simplifié et le limiteur (rep 5) est un symbole détaillé.

7- Le rôle du limiteur de pression principale est de protéger la pompe.

8- Les récepteurs (vérins ou moteurs) ne peuvent plus pousser ou soulever la charge maximum. Mouvement ralenti dans certains cas seulement.

9- Les récepteurs ont plus de force pouvant provoquer une casse mécanique. Calage du moteur thermique ou électrique. Casse de la pompe (arbre de pompe ou accouplement).

10-11-12 Oui dans les trois cas mais le vrai nom est limiteur de pression principale, car d’autres termes peuvent prêter à confusion avec d’autres valves de pression.
