Fiche N° 34

Fonctionnement des clapets pilotés

Clapets pilotés

Les clapets pilotés ont pour rôle de bloquer les récepteurs. Ils sont installés entre le distributeur et le récepteur. Flasqués directement sur le vérin, ils protègent également l’installation des mouvements inattendus provoqués par la rupture d’un flexible. Ils sont parfois appelés « clapets de sécurité ».

1 - Pourquoi utiliser des clapets pilotés

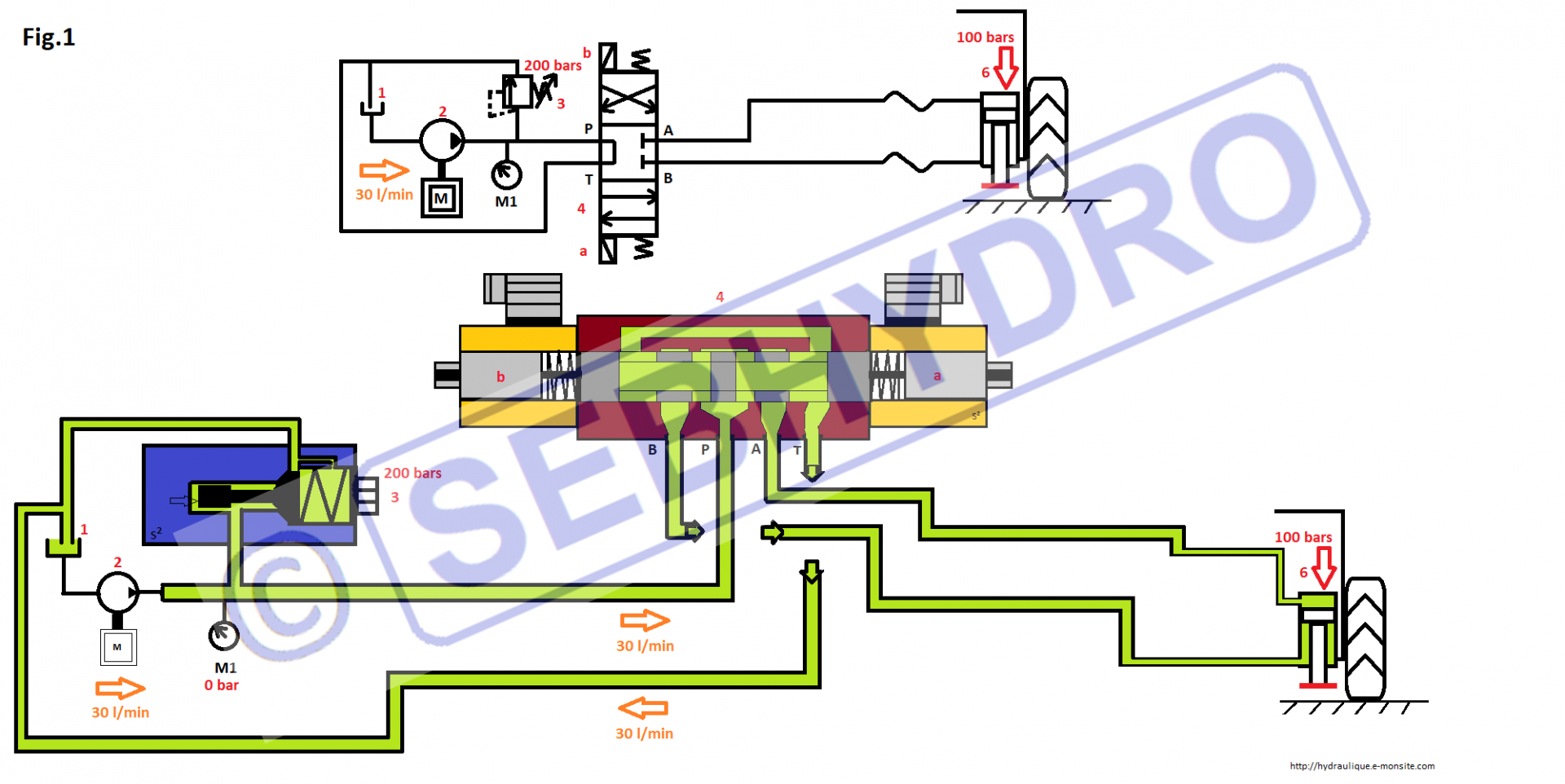

Le schéma ci-dessous représente le circuit d’un stabilisateur sur un engin.

On retrouve :

Fonctionnement des clapets pilotés

Lorsque le vérin du stabilisateur est relevé, on s’aperçoit rapidement qu’il ne sera pas maintenu en position. Le distributeur est au repos, il est fermé sur l’orifice A&B, mais par sa conception tiroir, il n’est pas étanche. On constate que l’huile contenue dans la petite chambre du vérin est comprimée par le poids de la tige et du patin, elle retourne au réservoir par les fuites du distributeur.

Pour étancher un circuit hydraulique et bloquer le vérin, il faut installer des clapets pilotés. Les clapets sont des composants considérés étanches. Selon les constructeurs le taux de fuites est de quelques gouttes à la minute.

Afin de s’assurer que les clapets pilotés se ferment correctement, il est conseillé d’installer un distributeur centre ouvert (centre Y ou centre en H).

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

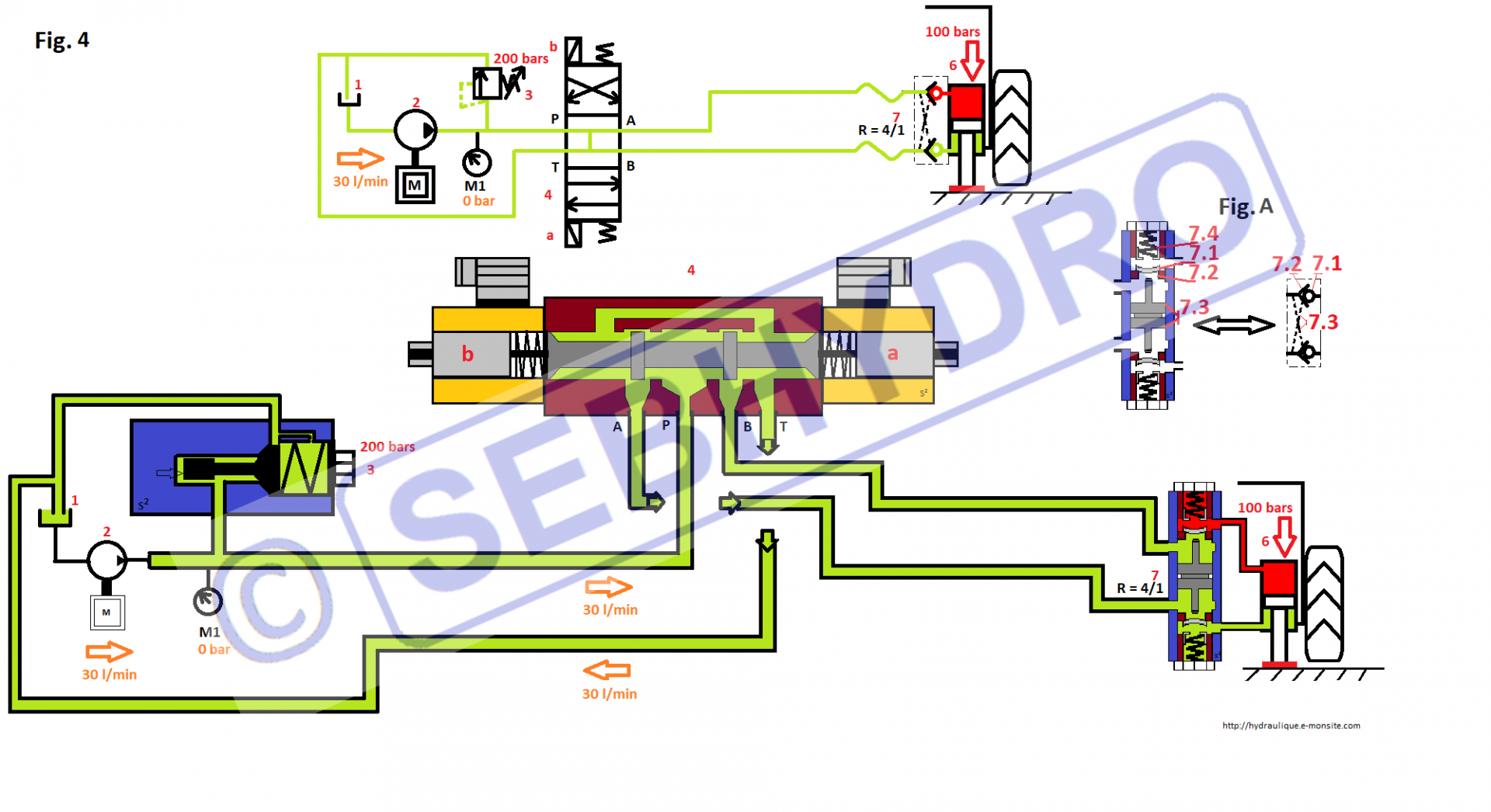

2 - Stabilisateur relevé

Les clapets pilotés sur un stabilisateur

Le distributeur (rep 4) est changé par un distributeur centre en H. Des clapets pilotés (rep 7) sont installés flasqués sur le vérin.

La schématisation (Fig. A) est représentative de la mécanique.

On retrouve :

  • Le clapet 7.1
  • Le siège du clapet 7.2
  • Le poussoir pilote 7.3
  • Le ressort de rappel 7.4 (le ressort de rappel n’est pas représenté sur la schématique car sa valeur est négligeable.)

La pompe est en marche, tout son débit (30 l/min) retourne au réservoir en passant par le centre du distributeur. En négligeant les pertes de charge (frottement de l’huile dans la tuyauterie), aucune pression n’est constatée en M1.

Le vérin du stabilisateur est relevé. Il est maintenu en position grâce aux clapets. L’huile contenue dans la petite chambre du vérin est soumise à une légère pression créée par le poids de la tige et du patin. L’huile ne peut pas s’échapper au réservoir par le distributeur car les clapets sont étanches.

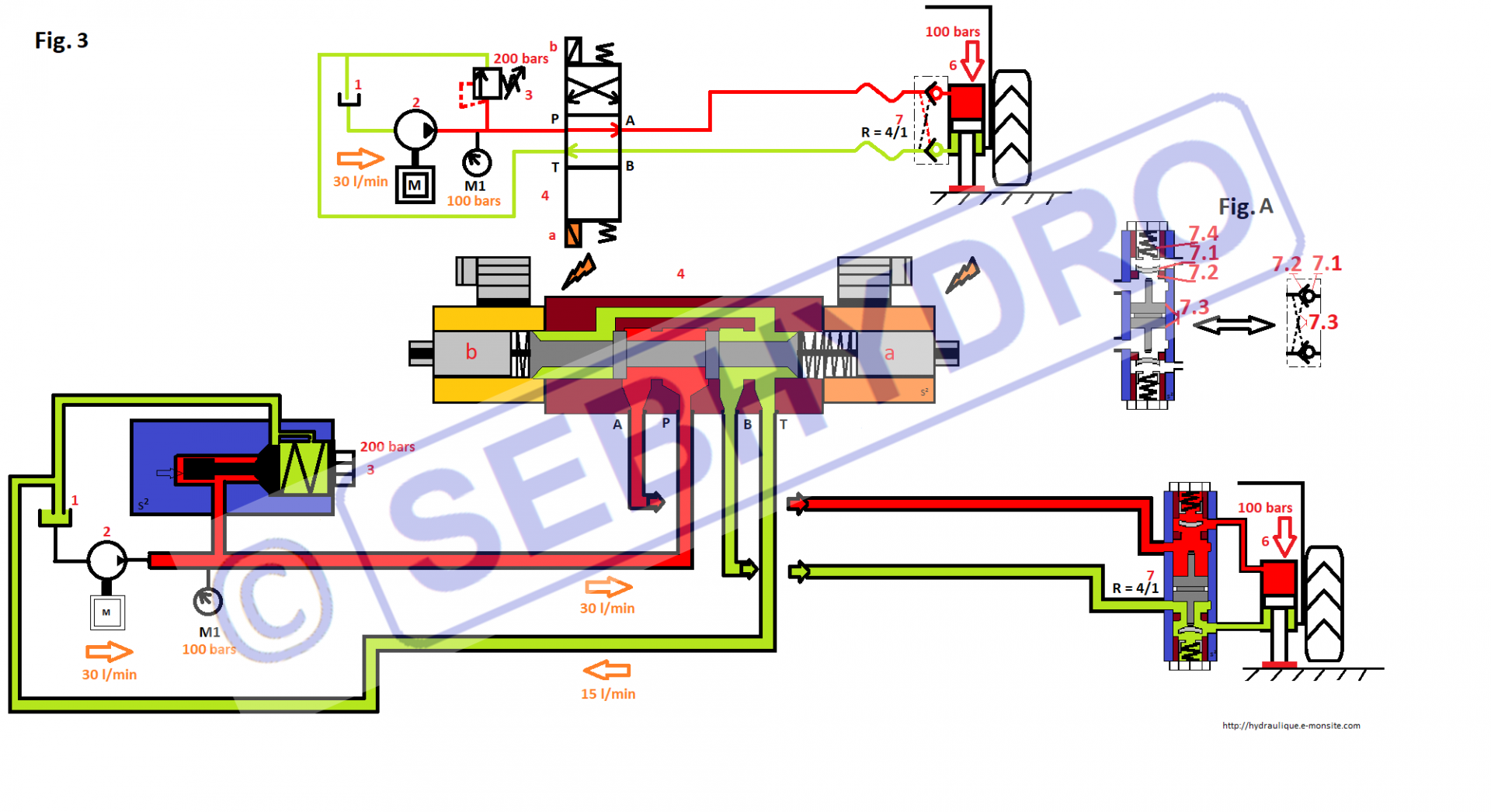

3 - Descente stabilisateur

Fonctionnement d'un stabilisateur hydraulique

En alimentant la bobine (a) du distributeur, le tiroir se déplace vers la gauche correspondant aux flèches droites du symbole. L’huile est orientée vers la grande chambre du vérin en soulevant le clapet piloté (rep 7). La perte de charge créée par le ressort du clapet est négligeable. La pression nécessaire pour soulever l’engin est de 100 bars constatés sur le manomètre M1. Cette même pression appliquée sur la surface d’appui du poussoir (7.3 Fig. A) permet son déplacement. En se décalant, le poussoir ouvre le 2ème clapet permettant ainsi de faire retourner l’huile de la petite chambre du vérin au réservoir en passant par le distributeur.

Le vérin a un rapport de section de 2, on constate 30 l/min à l’admission du vérin et 15 l/min à l’échappement.

Rapport de section : différence entre la surface du piston côté tige et côté fond.

3 - Engin sur stabilisateur

Engin sur stabilisateur

En relâchant la commande électrique du distributeur, le ressort de rappel ramène le tiroir en position neutre (case centrale du symbole). A cet instant, toute l’huile issue de la pompe retourne au réservoir par le centre du distributeur. Les clapets pilotés se ferment.

L’huile contenue dans la grande chambre du vérin est comprimée par la charge de l’engin à 100 bars. L’huile est bloquée par le clapet (rep 7) permettant ainsi au vérin de maintenir l’engin levé.

Seul une action sur le distributeur permettra de descendre l’engin. Les clapets pilotés sont souvent flasqués directement sur le corps du vérin ou la liaison clapets – vérins est réalisée en tuyauterie rigide ce qui permet de protéger l’utilisateur. Si un flexible éclate, le mouvement se bloque.

4 - Phase montée stabilisateur

Le clapet de sécurité hydraulique

En alimentant la bobine (b) du distributeur, le tiroir se déplace vers la droite correspondant aux flèches croisées du symbole. L’huile est orientée vers la petite chambre du vérin en soulevant le clapet piloté (rep 7). La perte de charge créée par le ressort du clapet est négligeable. La pression nécessaire pour soulever le clapet opposé à l’aide du poussoir (7.3 Fig. A) sera de 29 bars constatés en M1. En effet, le rapport de pilotage du clapet installé est de 4/1. C’est à dire que la pression nécessaire pour l’ouverture du clapet est 4 fois inférieure à la pression derrière ce même clapet « 10 bars exercés sur la surface du poussoir (7.3 Fig. A) permettent de contrer une contre-pression de 40 bars ».

De manière générale, les rapports de pilotage sont de 1 à 9.

Calcul de la pression nécessaire pour soulever le clapet :

P : Pression de pilotage

L : Pression créée par la charge

PR : Rapport de pilotage du clapet (4/1 = 4)

CR : Rapport de section du vérin

P = L / (PR – 1/CR)

P = 100 / (4 – ½)

P = 28.57 arrondie à 29 bars.

En se décalant, le poussoir ouvre le clapet permettant ainsi de faire retourner l’huile de la grande chambre du vérin au réservoir en passant par le distributeur.

Le vérin ayant un rapport de section de 2, on constate 30 l/min à l’admission du vérin et 60 l/min à l’échappement.



A noter : Les clapets pilotés permettent de bloquer les récepteurs et de rendre « étanche » une partie du circuit hydraulique. Leurs ouvertures ne sont pas progressives, ils ne permettent pas de maitriser la descente d’une charge menante. En cas de charge menante, les clapets se mettent à vibrer.

Pour maîtriser la descente d'une charge, il faut installer des valves d'équilibrage

Commentaires

  • yathreb bouslimi

    1 yathreb bouslimi Le 09/05/2022

    merci pour votre explication, mais est ce que on peut utiliser le clapet piloté avec le vérin simple effet ???
    sebhydro

    sebhydro Le 09/05/2022

    Bonjour, Merci pour votre intérêt. Oui le clapet piloté peut être utilisé avec un vérin simple effet. En revanche il devra être piloté par une autre alimentation hydraulique ( un 2ème distributeur )
