Fiche N° 29

Hydraulique de base :

 les vases communicants

1 - Charge identique

Le principe des vases communicants

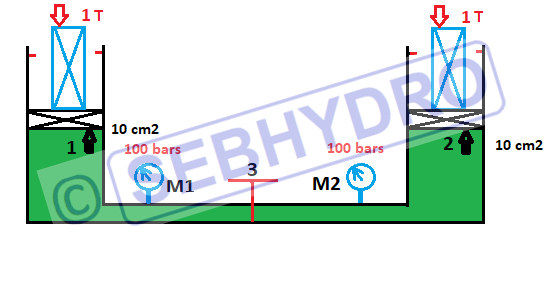

Le schéma ci-dessus, représente 2 cylindres identiques (rep 1 & 2) d’une surface de 10 cm² reliés ensemble par une canalisation sur laquelle est positionnée une vanne (rep 3). Les manomètres M1 & M2 sont installés de chaque côté de la vanne. Une charge identique d’1 tonne est posée sur chaque piston. Les conduites sont remplies d’huile.

Nous négligeons le frottement des joints des pistons, la vanne est fermée.

La pression qui est créée par les charges est identique en M1 & M2.

P=F/S

P : Pression en bar

F : Force en daN ou Kg

S : Section en cm²

P = 1000 kg * 10 cm² = 100 bars constatés en M1 & M2

hydraulique niveau 1 : les vases communicants

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

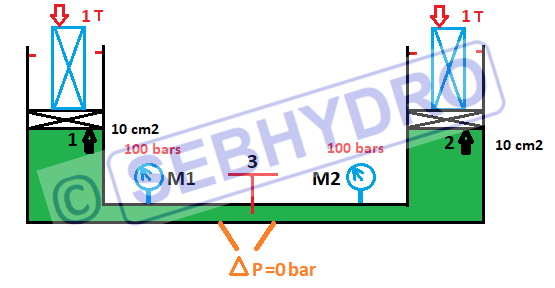

Lorsque nous ouvrons la vanne, les pistons restent fixes puisque nous avons aucune différence de pression (∆P) aux bornes de la vanne. Nous avons aucun écoulement d’huile.

2 - Charge différente

La base de l'hydraulique

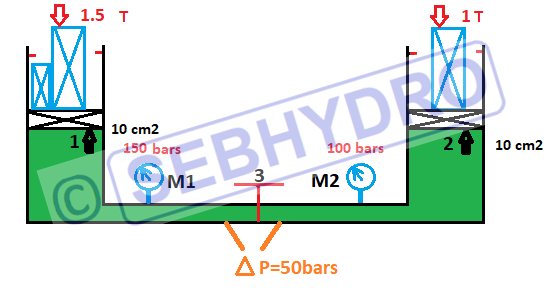

La vanne est fermée et nous rajoutons une charge de 500 Kg sur le piston (rep 1). La pression en M1 s’établie instantanément à 150 bars. Nous constatons une différence de pression (∆P) de 50 bars aux bornes de la vanne.

Les principes de base de l'hydraulique

Nous négligeons le frottement des joints des pistons.

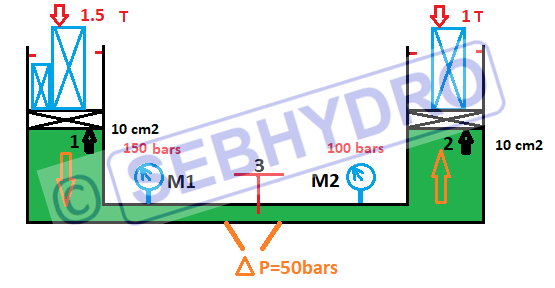

Lorsque la vanne s’ouvre, on constate que le piston (rep 1) descend et le piston (rep 2) monte. Pendant le mouvement, la pression en M1 est inchangée (150 bars), la pression en M2 est inchangée (100 bars).

Le déplacement du piston (rep 2) s’effectue grâce au débit du piston (rep 1).

La vitesse de déplacement des pistons est réglable en fonction de l’ouverture de la vanne.

La pression s’établit en fonction des efforts à vaincre (charges).

la différence de pression hydraulique et le débit

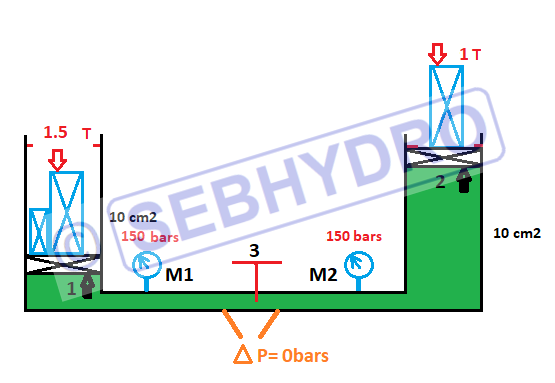

Lorsque le piston (rep 2) arrive en butée mécanique, le piston (rep 1) comprime toujours l’huile. La pression instantanément s’établie à 150 bars dans tout le circuit (M1& M2). Il n’y a plus de mouvement, la différence de pression (∆P)  aux bornes de la vanne est nulle.

En faisant l’analogie avec un circuit hydraulique, le piston (rep 1) représente la pompe et le piston (rep 2) représente le vérin.

Lorsque le vérin arrive en butée, la pression monte dans tout le circuit jusqu’à la valeur du limiteur de pression de la pompe.

Conclusion :

Dans un circuit hydraulique, ce n’est pas la pression qui déplace les vérins mais le débit. La pression s’établie en fonction des charges des récepteurs.Pour avoir un écoulement d’huile aux bornes d’un organe de distribution (vannes, distributeurs, clapets…), il faut une différence de pression aux bornes de celui-ci.
