Les différentes valves de pression hydrauliques

Les differentes valves de pression hydrauliques

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Repère

Désignation

Fonction

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Repère

Désignation

Fonction

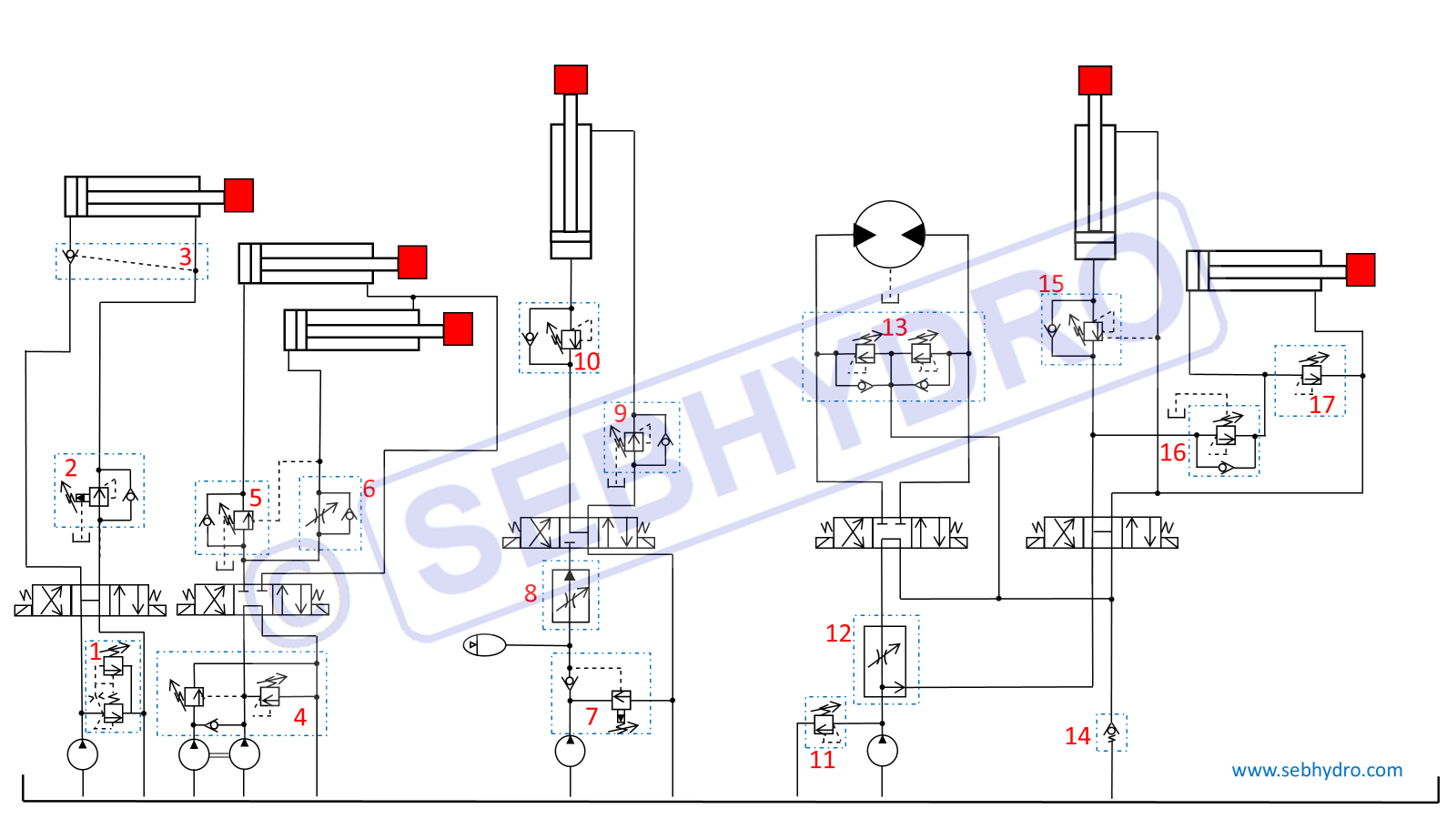

1

Limiteur de pression principale à action pilotée (symbole détaillé)

Protéger la pompe

2

Réduction de pression à action pilotée, drainée externe (symbole simplifié)

Protéger la mécanique associée au vérin

3

Clapet piloté

Bloquer le vérin

4

Valve de séquence de débit

Permet de dimensionner le moteur d’entraînement des pompes plus petit. 2 vitesses (approche & travail)

5

Valve de séquence à action directe, pilotage externe, drainée externe

Donner une priorité à un mouvement

6

Limiteur de débit unidirectionnel

Réduire la vitesse du récepteur

7

Conjoncteur / disjoncteur

Permet de charger l’accumulateur en huile.

8

Régulateur de débit 2 voies (symbole simplifié)

Réguler le débit (débit constant)

9

Réduction de pression à action directe

Protéger la mécanique associée au vérin

10

Valve d’équilibrage à action directe

Maîtriser la descente d’une charge menante (fixe)

11

Limiteur de pression à action directe

Protéger la pompe

12

Régulateur de débit 3 voies (prioritaire)

Réguler le débit  (débit constant)

13

Valves anti-chocs à action directe avec clapets de réalimentation

Protéger la mécanique associée au vérin (choc, inertie)

14

Clapet de contrepression

Permet de créer une pression sur le retour pour réalimenter les récepteurs en cas de chocs.

15

Valve d’équilibrage à action directe avec pilotage externe

Maîtriser la descente d’une charge menante (variable)

16

Valve de séquence à action directe, drainée externe

Donner une priorité à un mouvement

17

Limiteur de pression secondaire à action directe

Protéger la mécanique associée au vérin



Anoter : Par défaut, les valves de pression sont drainées interne
