Les symboles pneumatiques

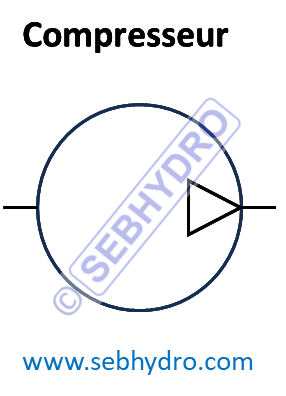

Symbole compresseur pneumatique

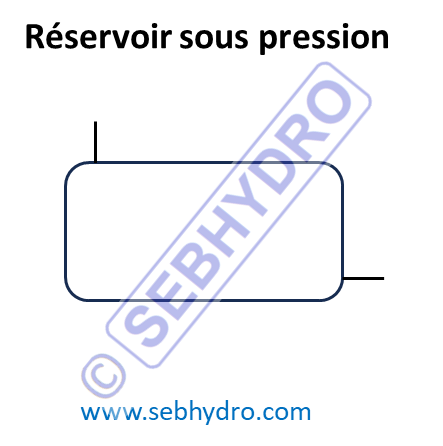

Symbole réservoir sous pression

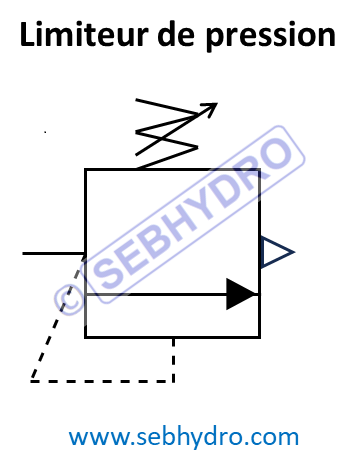

Limiteur de pression pneumatique

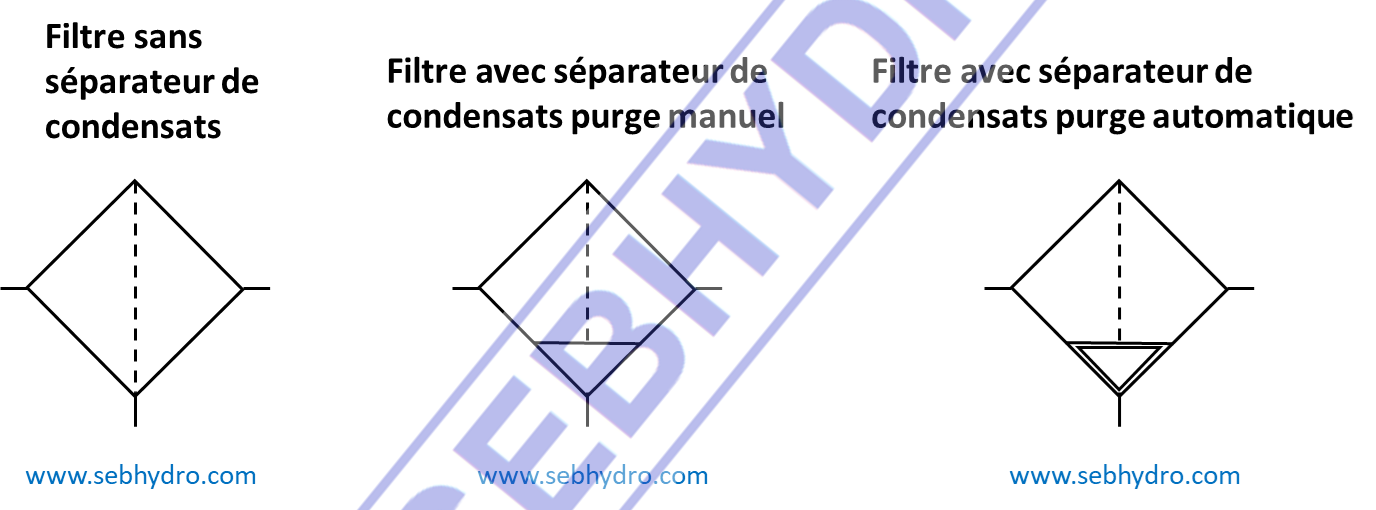

Symbole filtre pneumatique

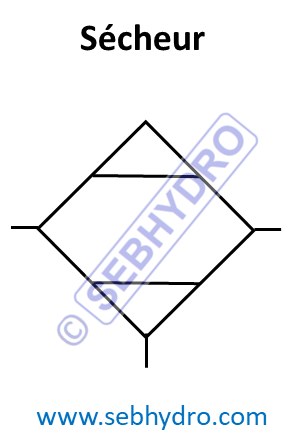

Symbole sécheur d'air

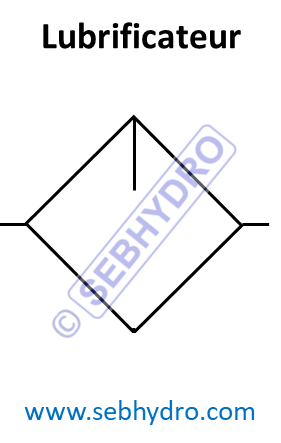

Symbole lubrificateur d'air

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

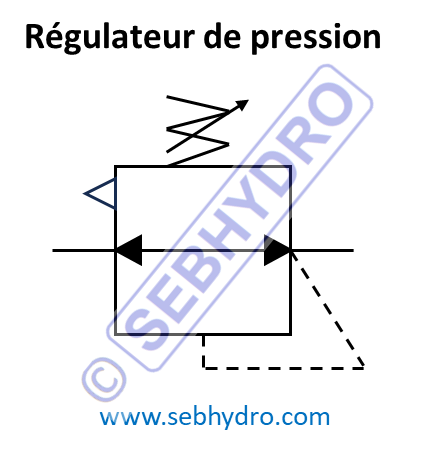

Symbole régulateur de pression pneumatique
Ensemble filtre régulateur lubrificateur FRL

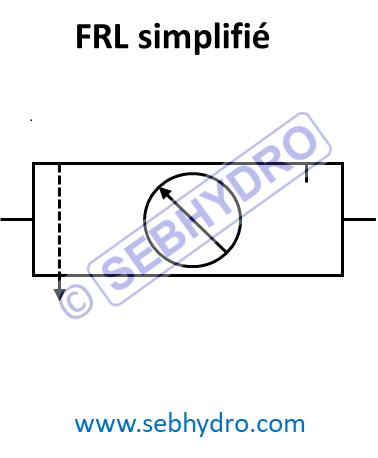

FRL symbole simplifié

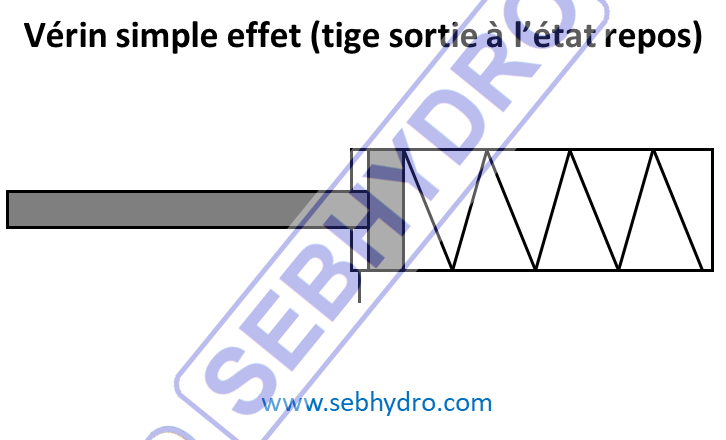

Verin simple effet tige sortie

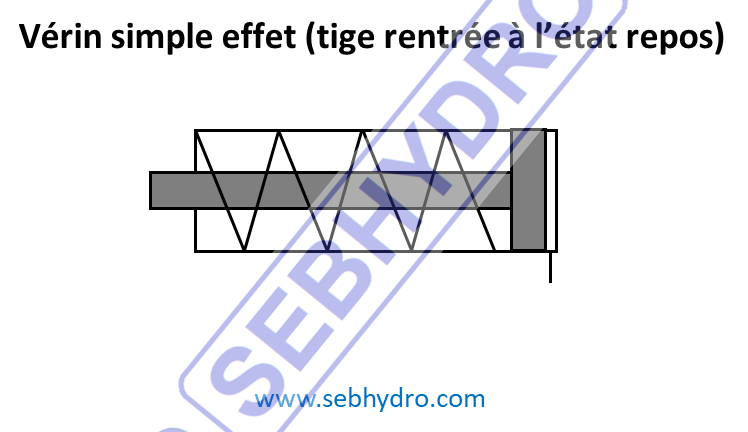

Vérin simple effet tige rentrée

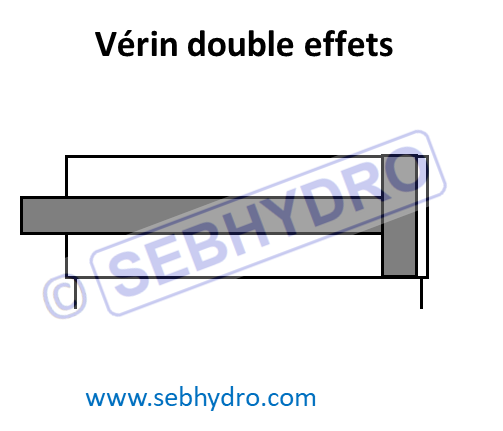

Symbole vérin double effets

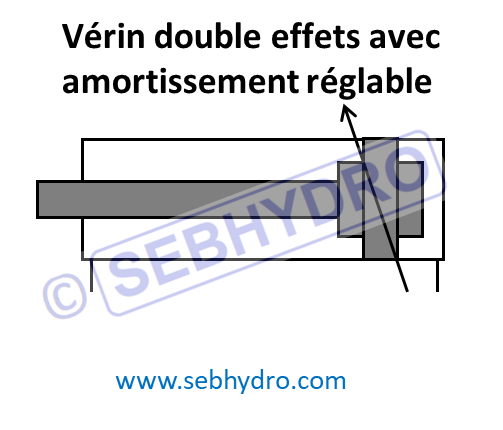

Symbole vérin double effets amorti

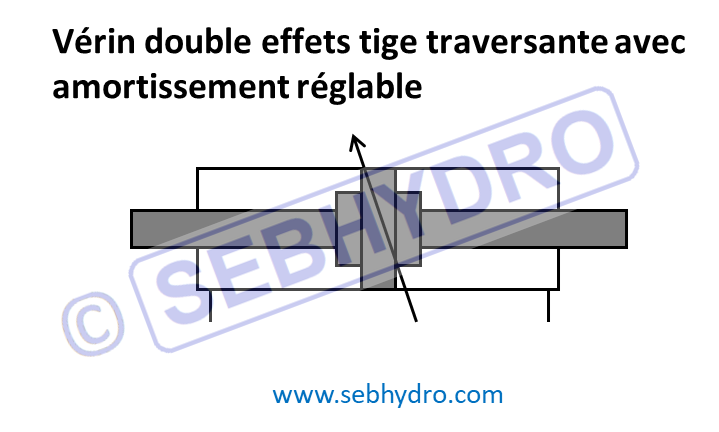

Symbole vérin double effets tige traversante amorti

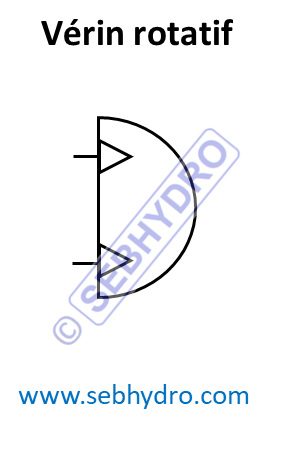

Vérin rotatif

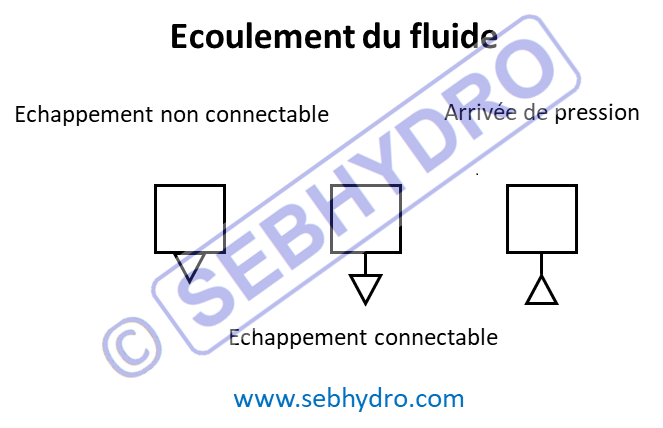

Ecoulement du fluide symbolisation pneumatique

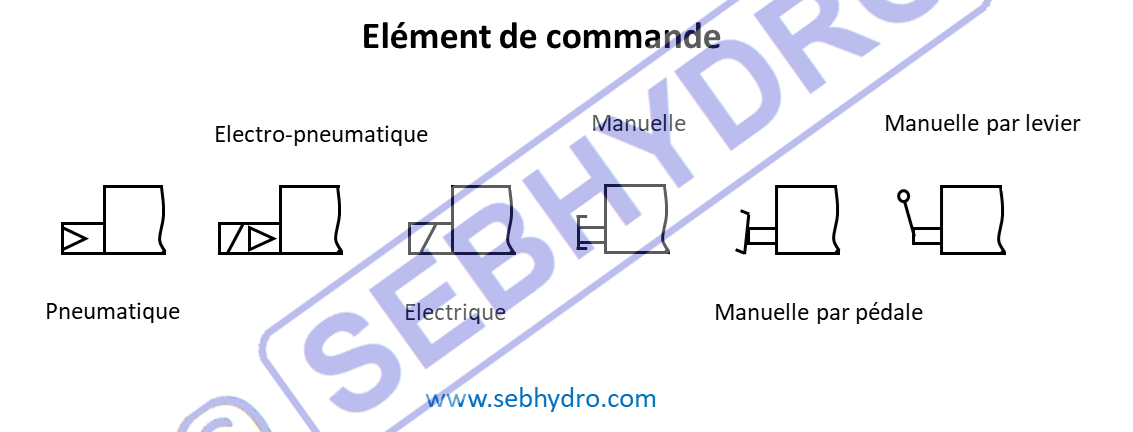

Elément de commande pneumatique

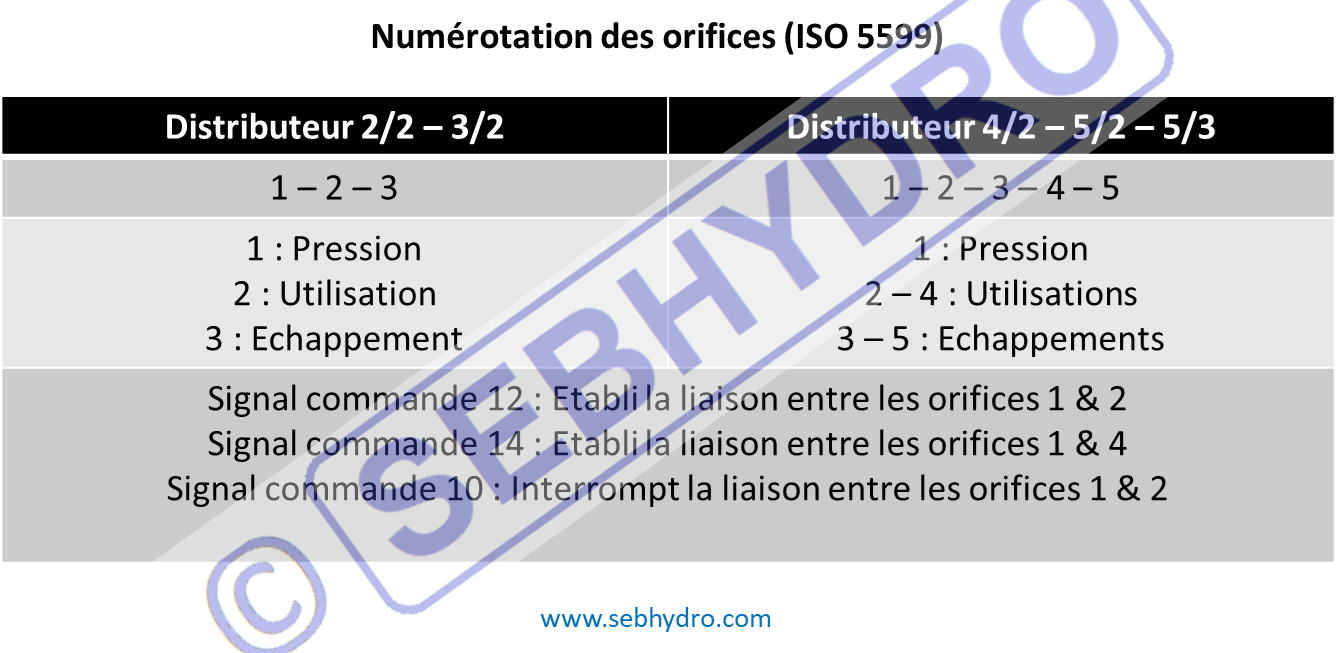

Numérotation des orifices pneumatiques

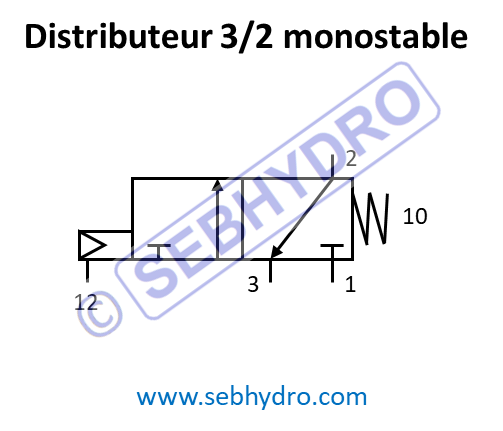

Distributeur 3/2 monostable pneumatique

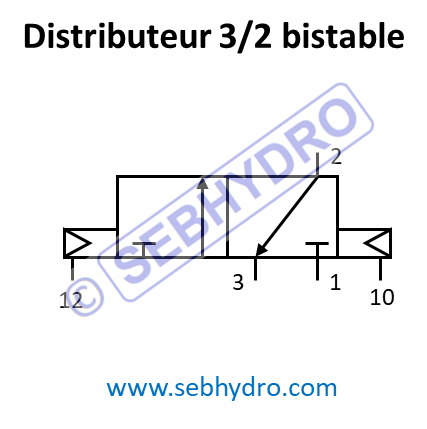

Distributeur 3/2 bistable pneumatique

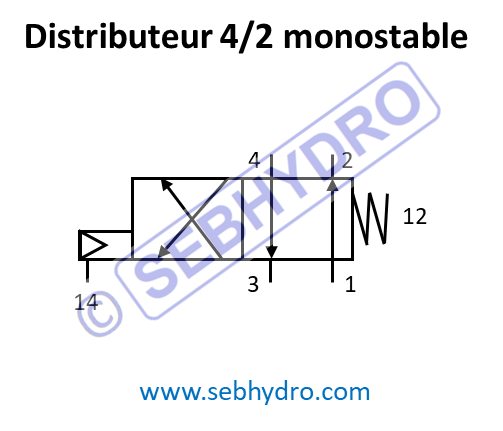

Distributeur 4/2 monostable pneumatique

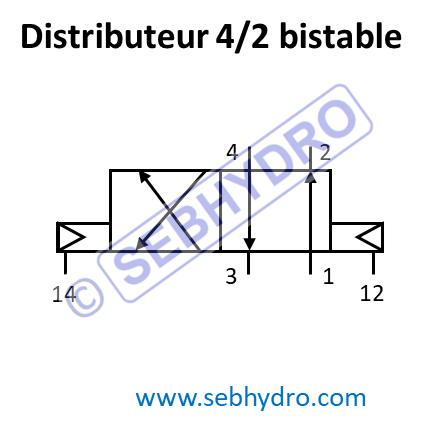

Distributeur 4/2 bistable pneumatique

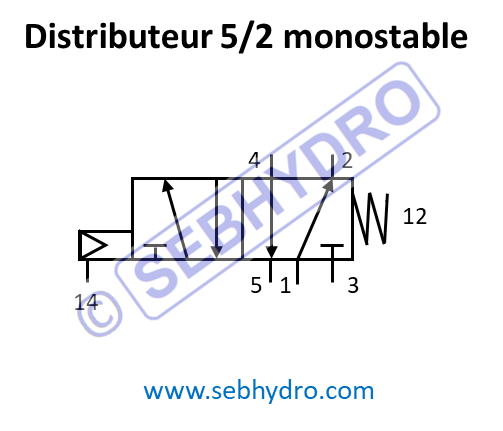

Distributeur 5/2 monostable pneumatique

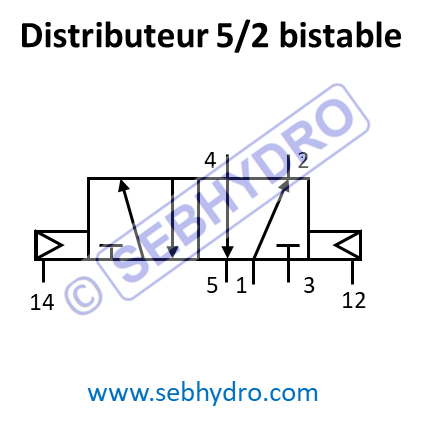

Distributeur 5/2 bistable pneumatique

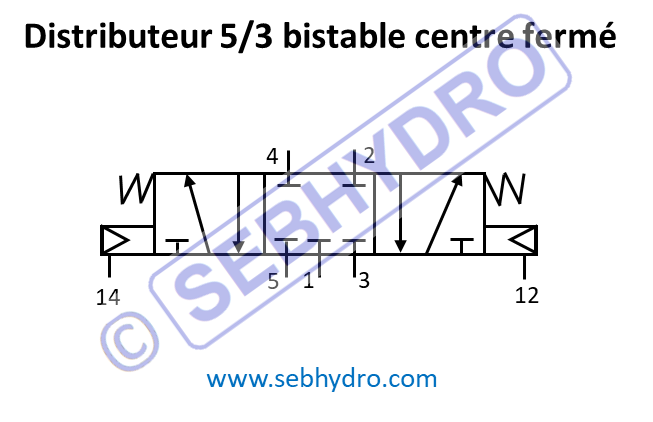

Distributeur 5/3 bistable centre fermé pneumatique

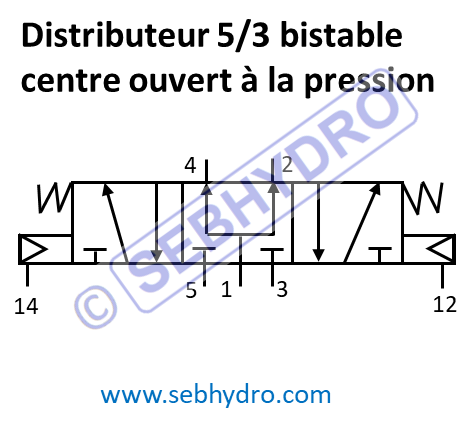

Distributeur 5/3 bistable centre ouvert à la pression

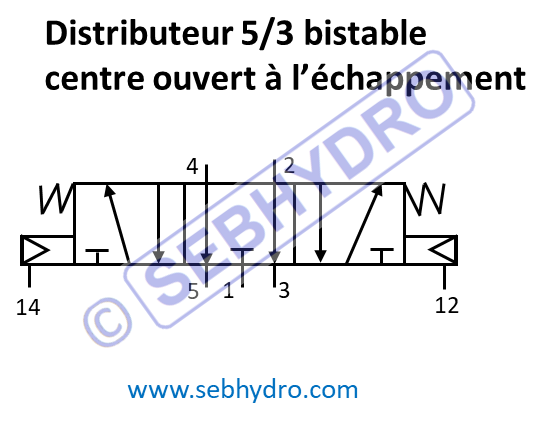

Distributeur 5/3 bistable centre ouvert à échappement

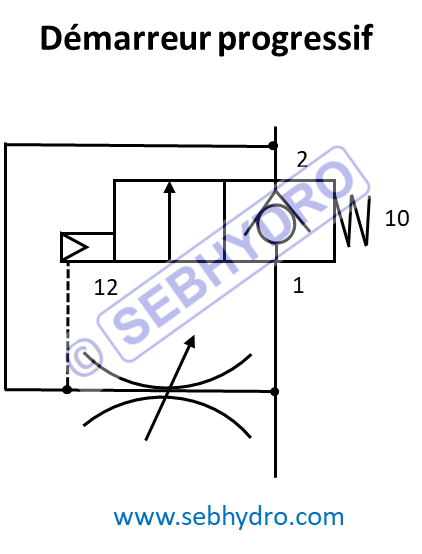

Symbolisation démarreur progressif pneumatique

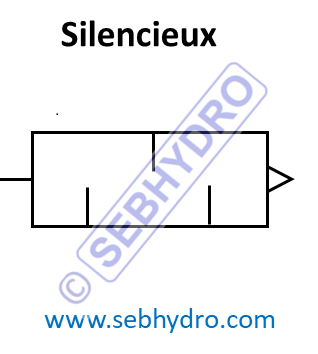

Symbole silencieux pneumatique

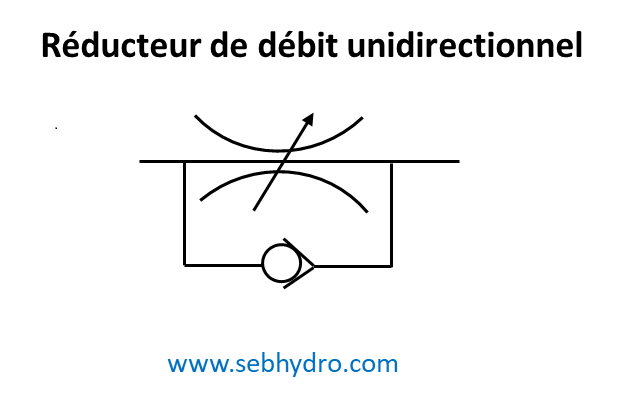

Réducteur de débit unidirectionnel pneumatique

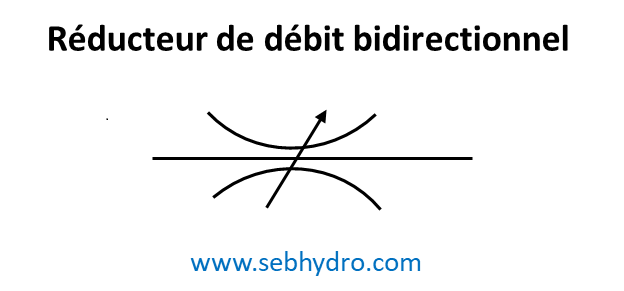

Réducteur de débit bidirectionnel pneumatique

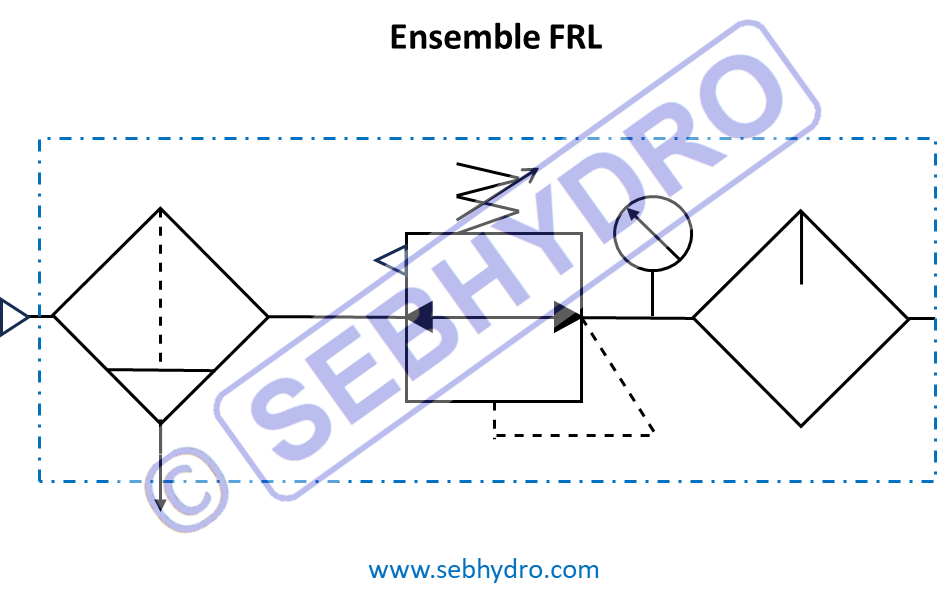

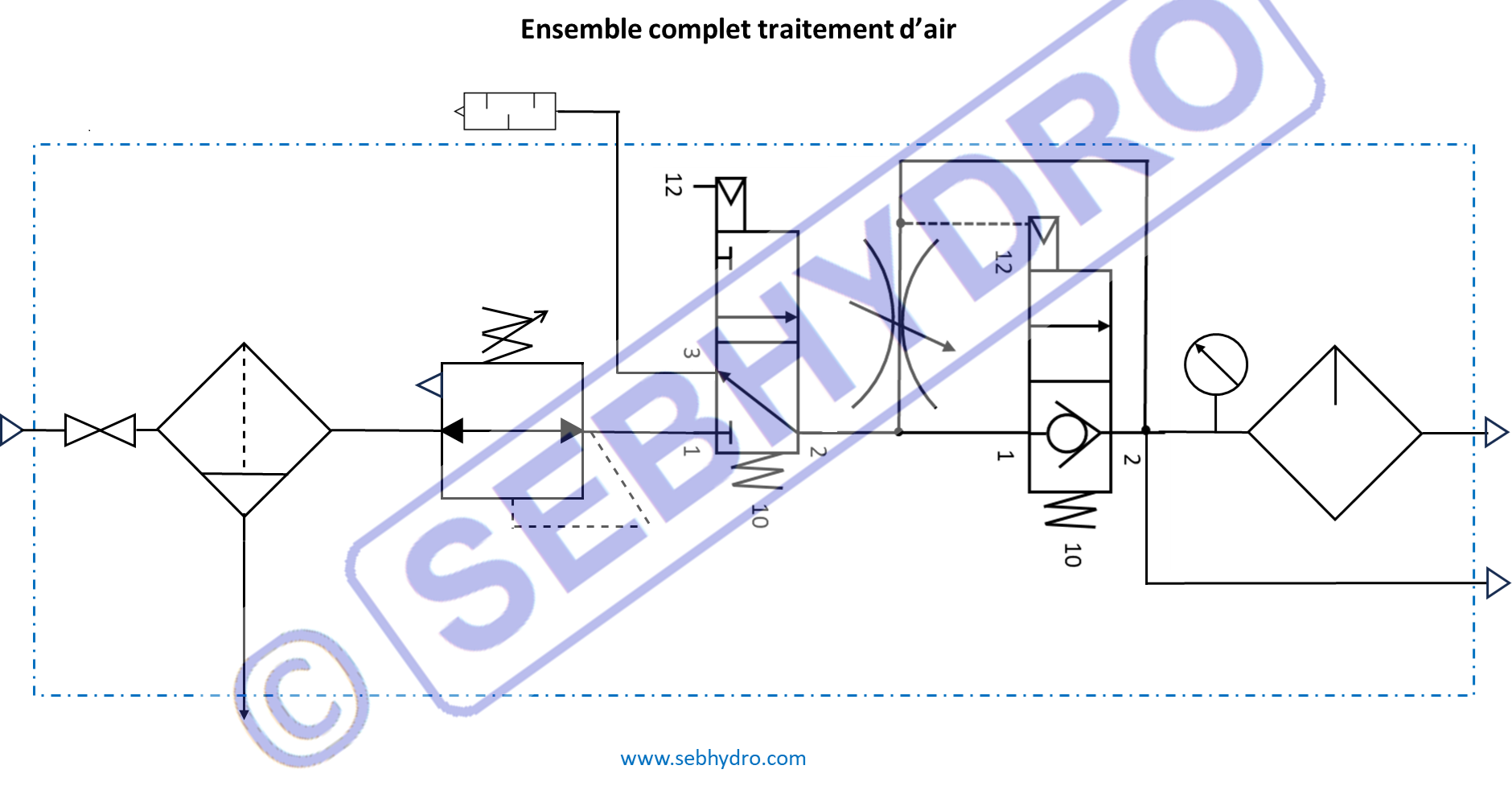

Ensemble complet traitement d air FRL

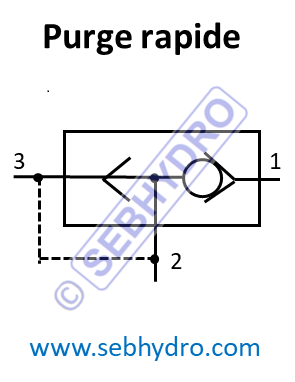

Purge rapide pneumatique

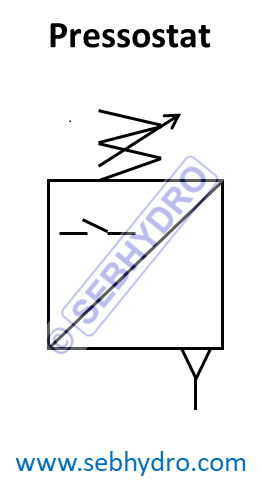

Symbole pressotat pneumatique

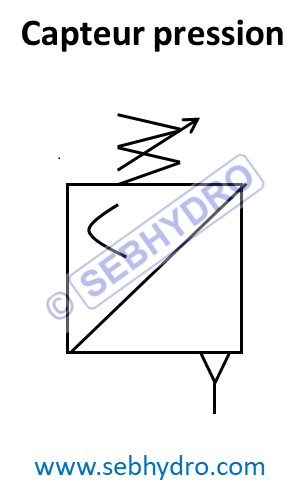

Capteur de pression pneumatique

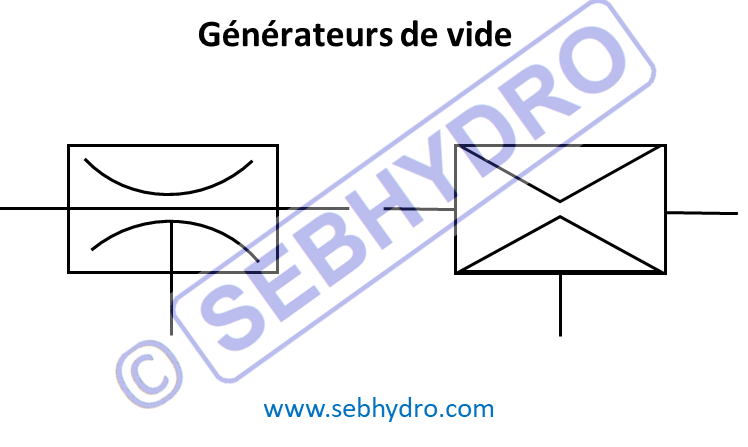

Générateur de vide pneumatique

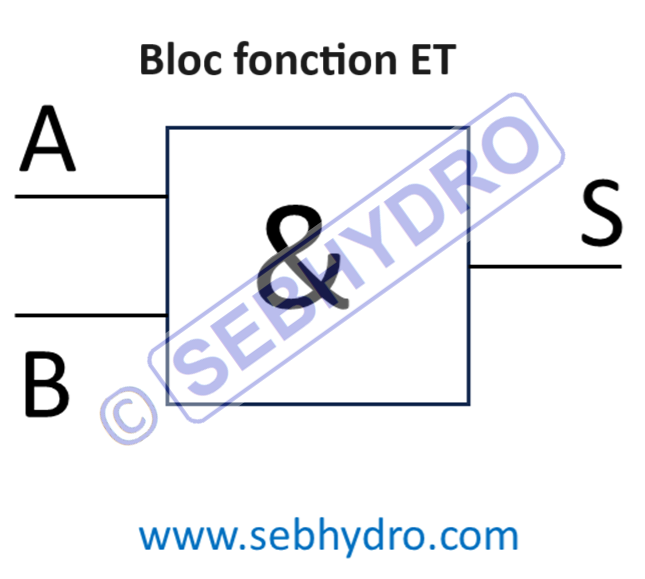

Bloc fonction ET pneumatique

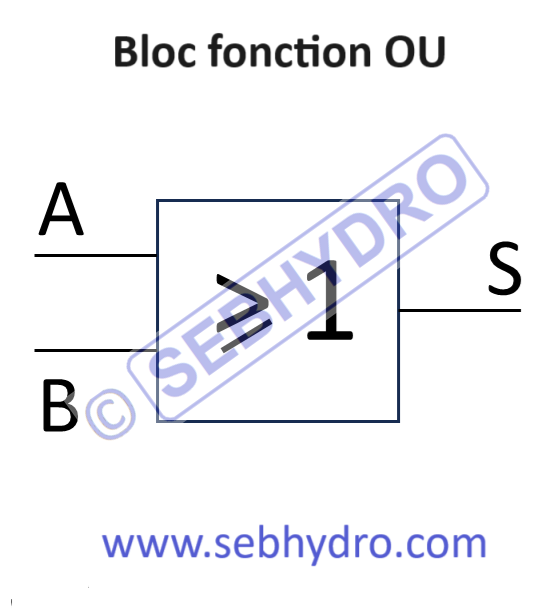

Bloc fonction ou pneumatique

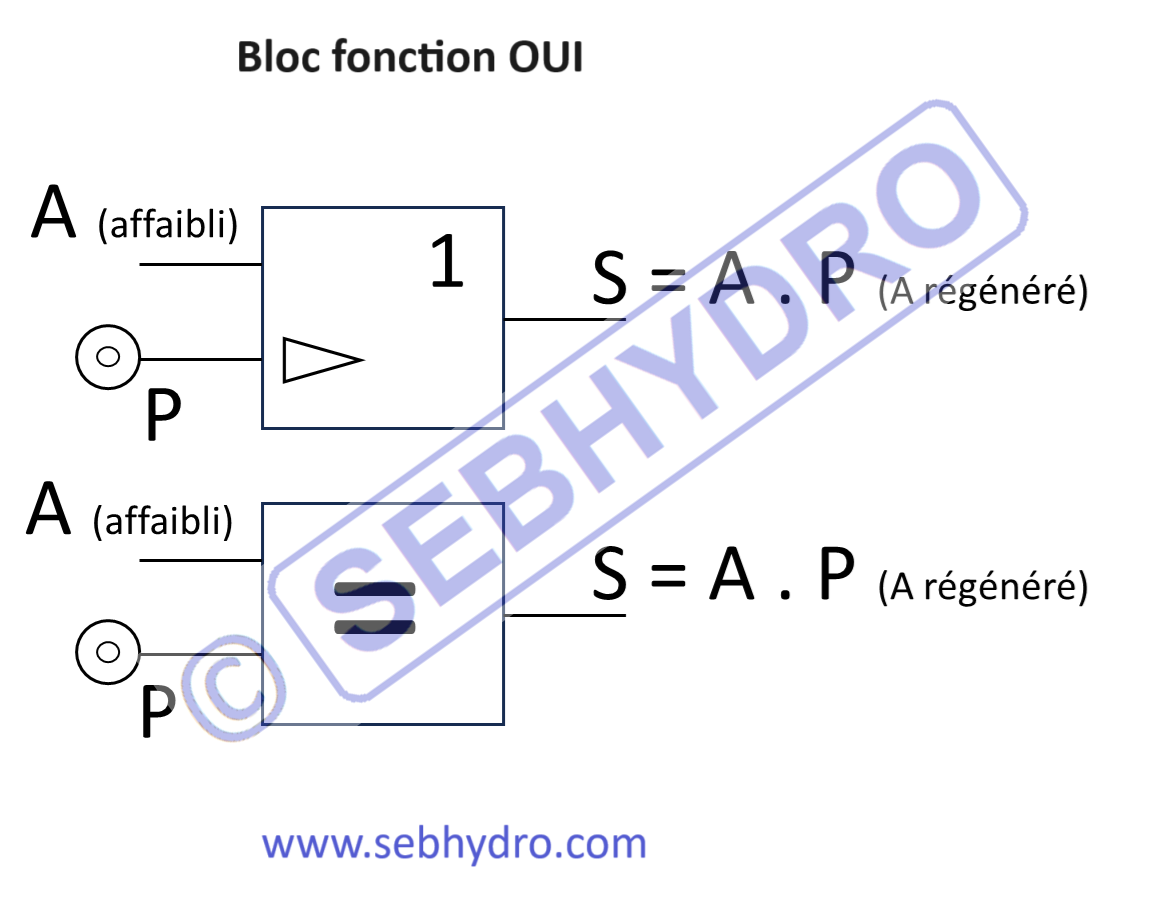

Bloc fonction OUI pneumatique

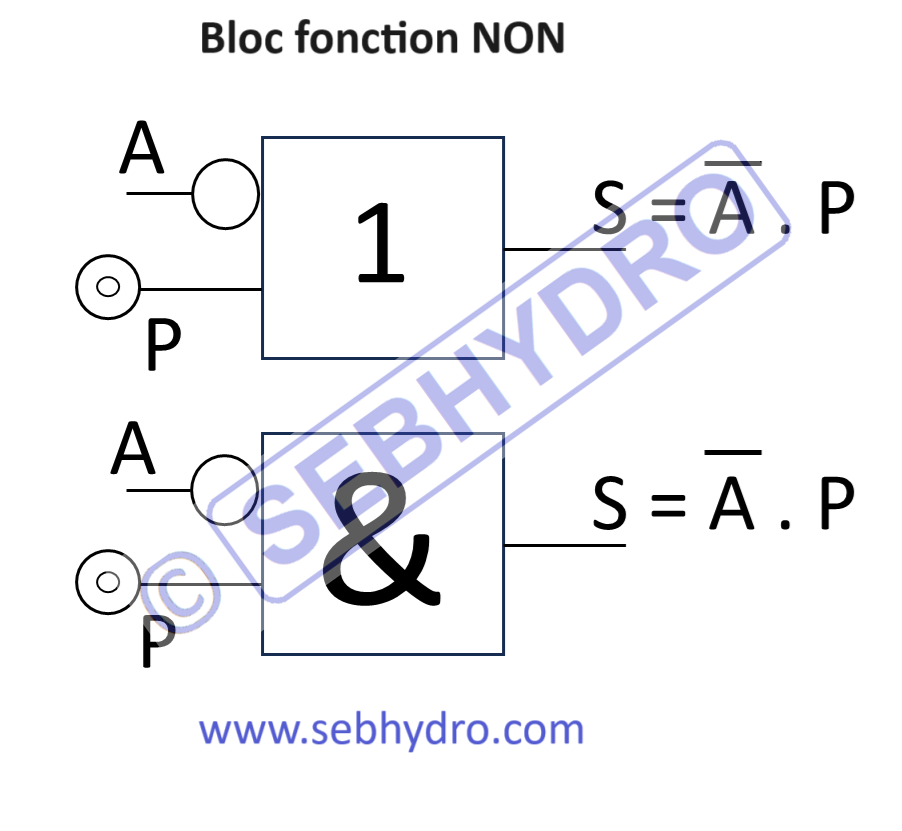

Bloc fonction NON pneumatique


Les symboles pneumatiques
