Les indices de protection électrique

1. Indice IP

Les indices de protection IP (Ingress Protection) sont utilisés pour définir le niveau deprotection qu'offre un équipement électrique ou électronique contre les intrusions de corps solides et de liquides. Ces indices sont normalisés par la norme internationale CEI 60529 et sont généralement indiqués par les lettres "IP" suivies de deux chiffres.

Premier chiffre (protection contre les corps solides) :

0 : Aucune protection spécifique.

1 : Protégé contre les corps solides de diamètre supérieur à 50 mm (par exemple, une main).

2 : Protégé contre les corps solides de diamètre supérieur à 12,5 mm (par exemple, des doigts).

3 : Protégé contre les corps solides de diamètre supérieur à 2,5 mm (par exemple, outils, fils fins).

4 : Protégé contre les corps solides de diamètre supérieur à 1 mm (par exemple, petits outils, fils).

5 : Protection contre la poussière limitée, entrée limitée (aucune quantité nuisible).

6 : Protection totale contre la poussière.

Deuxième chiffre (protection contre les liquides) :

0 : Aucune protection spécifique.

1 : Protégé contre les gouttes verticales de liquide (condensation).

2 : Protégé contre les gouttes d'eau inclinées jusqu'à 15 degrés.

3 : Protégé contre les projections d'eau jusqu'à 60 degrés par rapport à la verticale.

4 : Protégé contre les projections d'eau de toutes directions.

5 : Protégé contre les jets d'eau à faible pression et débit modéré.

6 : Protégé contre les jets d'eau puissants et les fortes vagues.

7 : Protégé contre les effets de l'immersion temporaire dans l'eau (jusqu'à 1 mètre de profondeur).

8 : Protégé contre les effets de l'immersion continue dans l'eau dans des conditions spécifiées par le fabricant.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Exemple : IP31

Matériel protégé contre la pénétration des solides de diamètre supérieur à 2,5 mm et les gouttes verticales de liquide.

Lorsqu’un indice est inconnu, on le remplace par un « X »

2. Lettre additionnelle

La lettre additionnelle correspond à la protection des personnes contre l’accès aux parties dangereuses.

A : Avec le dos de la main.

B : Avec le doigt.

C : Avec un outil de Ø 2.5 mm / 100 mm de longueur.

D : Avec un fil de Ø 1 mm / 100 mm de longueur.

3. Indice IK

L'indice IK mesure la résistance aux chocs mécaniques externes.

Il évalue la capacité d'un équipement à résister aux chocs et impacts externes, tels que les coups, les chutes d'objets, etc.

L'indice IK est noté sur une échelle de 00 à 10, où 00 signifie aucune protection et 10 indique la protection maximale contre les chocs.

Chaque niveau de l'indice IK correspond à une énergie d'impact spécifique, mesurée en joules, que l'appareil peut résister sans subir de dommages.

  • IK00 : Aucune protection spécifique contre les chocs.
  • IK01 à IK04 : Protection contre les chocs légers, comme les contacts involontaires avec les mains.
  • IK05 à IK06 : Protection contre les chocs modérés, tels que les chocs causés par des outils légers.
  • IK07 à IK08 : Protection contre les chocs forts, comme les impacts provoqués par des objets plus lourds.
  • IK09 à IK10 : Protection contre les chocs très forts, pouvant résister à des impacts de grande intensité.

Les indices IK sont souvent utilisés pour évaluer la robustesse des appareils électriques, des luminaires, des boîtiers électroniques, des équipements de surveillance, etc.

Ils sont particulièrement importants dans les environnements où les équipements sont exposés à des risques de chocs mécaniques, tels que les zones industrielles, les installations extérieures, etc.

Les indices IK sont déterminés par des tests normalisés, tels que ceux décrits dans la norme internationale IEC 62262.



Exemple : IK07

Matériel protégé contre les chocs forts. (jusqu’à 2 joules)

4. Classes de matériel

Les classes de matériel électrique sont des classifications utilisées pour indiquer le type de protection et les environnements dans lesquels le matériel peut être utilisé en toute sécurité.

Classe 0 : Aucune protection contre les chocs électriques. Les parties métalliques peuvent être sous tension par défaut d’isolement ou contact accidentel avec des pièces nues sous tension. Le code du travail interdit l’installation de ces matériels dans les locaux professionnels.

Douille

Classe 1 : Protection contre les chocs électriques grâce à une isolation ou une mise à la terre. Le circuit est protégé par un différentiel.

Machine a laver

Classe 2 : Double isolation pour une protection renforcée contre les chocs électriques. Il n’y a pas de liaison à la terre.

Perceuse

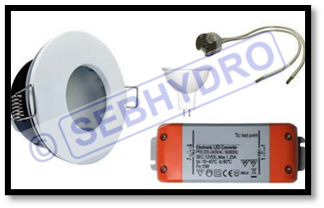

Classe 3 : Matériel basse tension alimenté par une source de tension très basse de sécurité (TBTS). Utilisation d’outillage portatif sur accus.

Lampe 12 v
