Lecture schéma pneumatique

Lecture schéma pneumatique

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

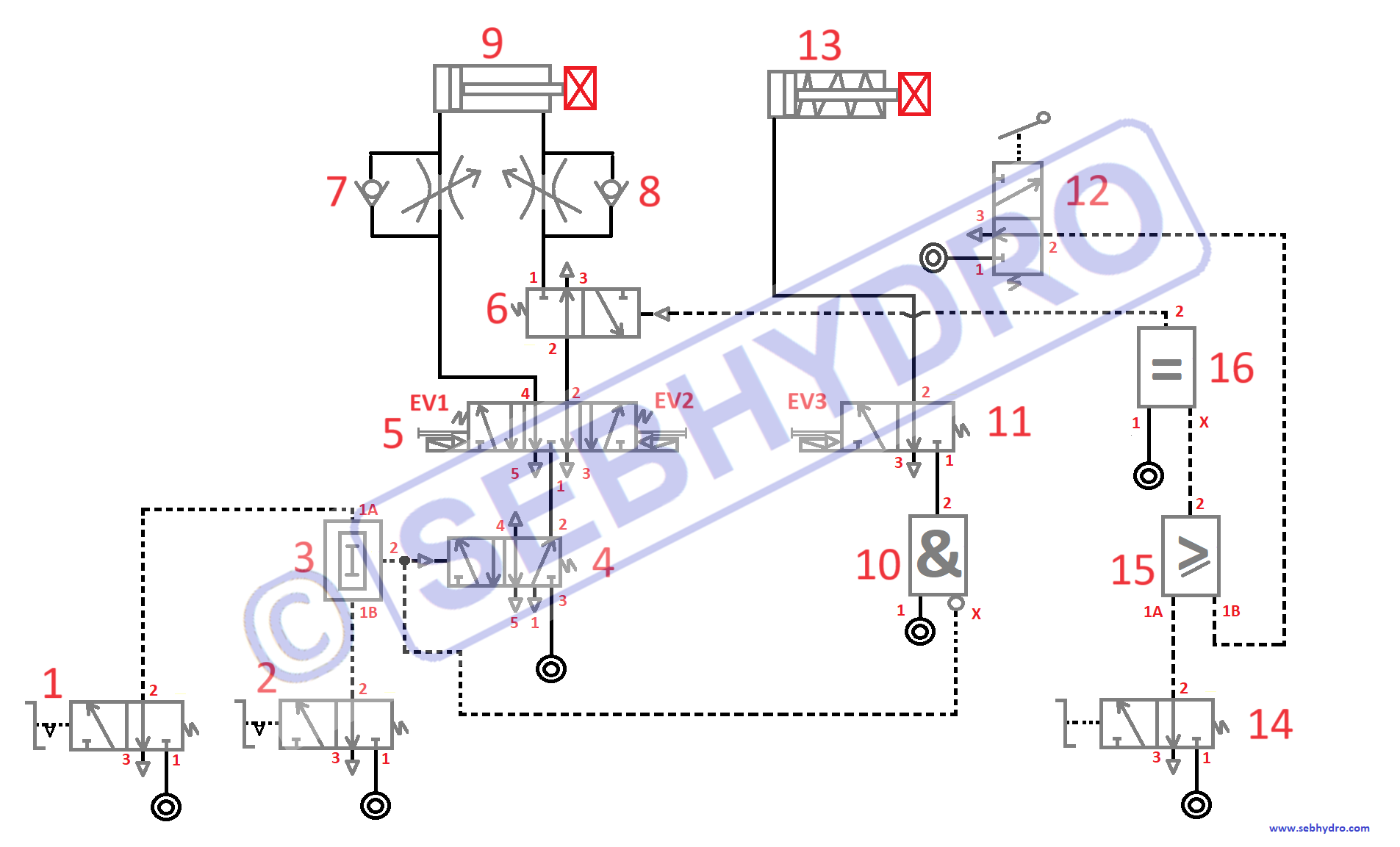

Repérage

Désignation

1

Distributeur 3/2 bistable à commande manuelle

2

Distributeur 3/2 bistable à commande manuelle

3

Cellule logique OU

4

Distributeur 5/2 monostable à commande pneumatique

5

Distributeur 5/3 monostable à commande électropneumatique

6

Distributeur 3/2 monostable à commande pneumatique

7

 Réducteur de débit unidirectionnel

8

Réducteur de débit unidirectionnel

9

Vérin double effets

10

Cellule logique NON

11

Distributeur 3/2 monostable à commande électropneumatique

12

Distributeur 3/2 monostable à commande mécanique

13

Vérin simple effet à rappel par ressort

14

Distributeur 3/2 bistable à commande manuelle

15

Cellule logique OU

16

Cellule logique OUI

Commande

Action

1 & 5 (EV2)

Aucune

1 & 11 (EV3)

Aucune

11 (EV3)

Le vérin (Rep 13) sort

2 & 5 (EV1) & 14

Le vérin (Rep 9) sort

1 & 5 (EV2) & 14

Le vérin (Rep 9) rentre

11 (EV3) & 12 & 5 (EV2)

Le vérin (Rep 9) rentre
