Plan de pose des valves hydrauliques CETOP

1. Introduction

Les plans de pose des valves hydrauliques industrielles sont normalisés.

On retrouve 2 Normes :

  • CETOP : Norme (ISO) qui s’applique en Europe (Comité Européen des Transmissions Oléo hydrauliques et Pneumatiques.)
  • NG : Norme allemande (DIN) qui décrit la taille nominale des orifices.

2. CETOP 2 / NG 4

Le débit peut atteindre 10 l/min selon le constructeur et le type de valve.

Le composant hydraulique est maintenu par 4 vis M5.

Le couple de serrage préconisé est de 6.3 N.m pour des vis classe 10.9 et 7.4 N.m pour des vis classe 12.9.

La dureté des joints préconisée est de 90 Shore.

Taille des joints toriques : (OR 6.07 * 1.78)

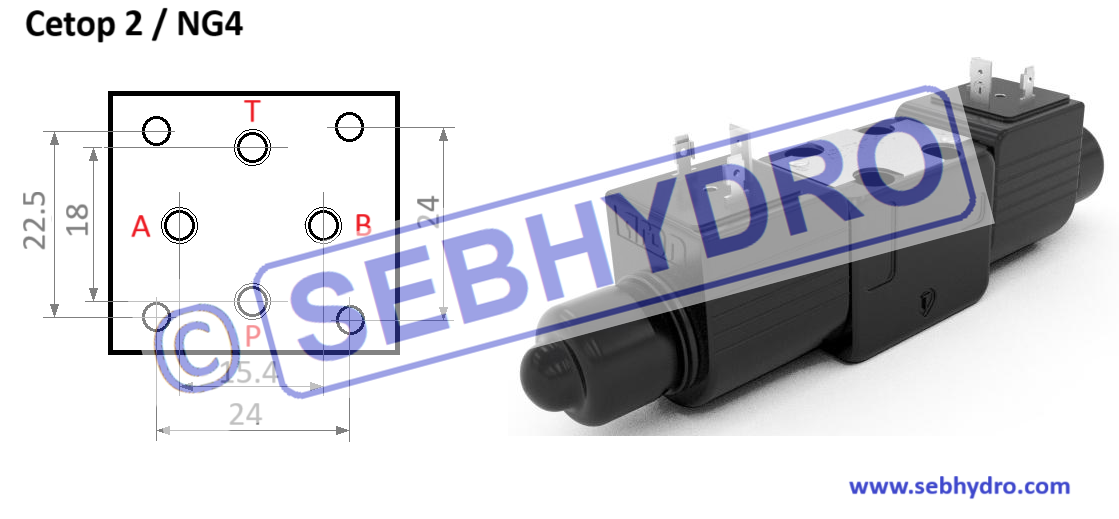

Plan de pose Cetop 2 / ng4

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

3. CETOP 3 / NG 6

C’est la taille de montage le plus courant.

Le débit peut atteindre 60 l/min selon le constructeur et le type de valve.

Le composant hydraulique est maintenu par 4 vis M5.

Le couple de serrage préconisé est de 6.3 N.m pour des vis classe 10.9 et 7.4 N.m pour des vis classe 12.9.

La dureté des joints préconisée est de 90 Shore.

Taille des joints toriques : (OR 9.25 * 1.78)

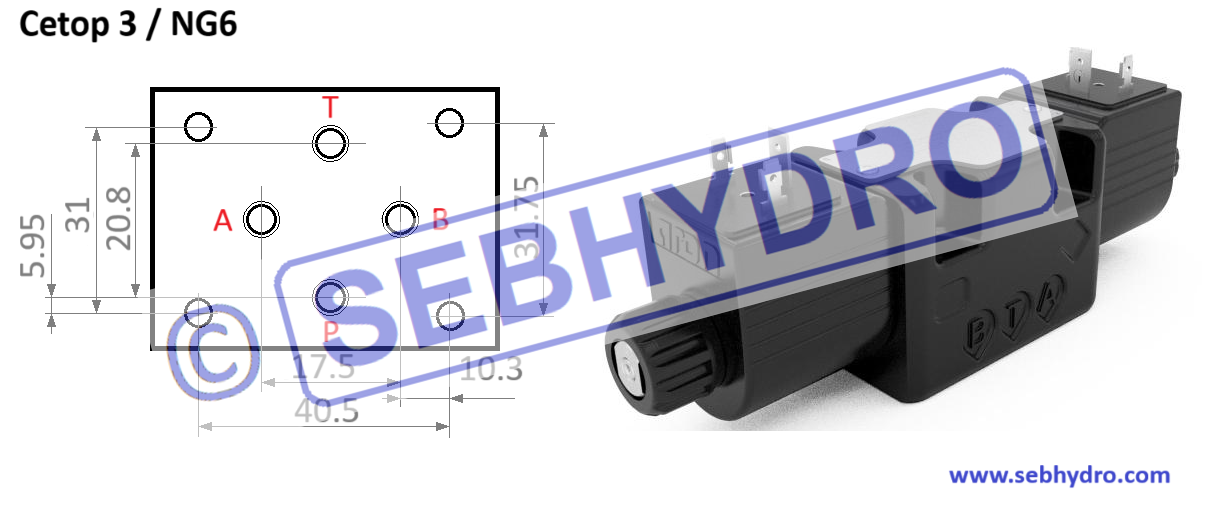

Valve Cetop 3 / NG6

4. CETOP 5 / NG 10

Le débit peut atteindre 100 l/min selon le constructeur et le type de valve.

Le composant hydraulique est maintenu par 4 vis M6.

Le couple de serrage préconisé est de 11 N.m pour des vis classe 10.9 et 12.9 N.m pour des vis classe 12.9.

La dureté des joints préconisée est de 90 Shore.

Taille des joints toriques : (OR 12 * 2)

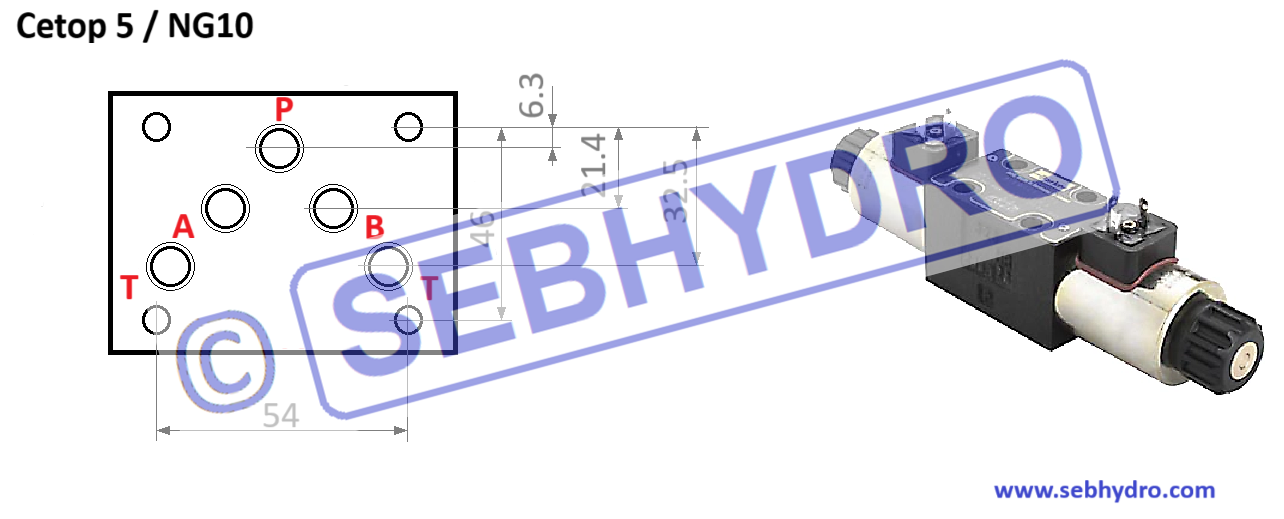

Bloc foré CETOP 5 / NG 10

5. CETOP 7 / NG 16

Le débit peut atteindre 300 l/min selon le constructeur et le type de valve.

Le composant hydraulique est maintenu par 4 vis M10 + 2 vis M6.

Le couple de serrage préconisé est de 11 N.m pour des vis M6 classe 10.9 et 12.9 N.m pour des vis M6 classe 12.9.

Le couple de serrage préconisé est de 52 N.m pour des vis M10 classe 10.9 et 61 N.m pour des vis M10 classe 12.9.

La dureté des joints préconisée est de 90 Shore.

Taille des joints toriques : A, B, P, T (OR 22 * 2.5) – X, Y (OR 10 * 2)

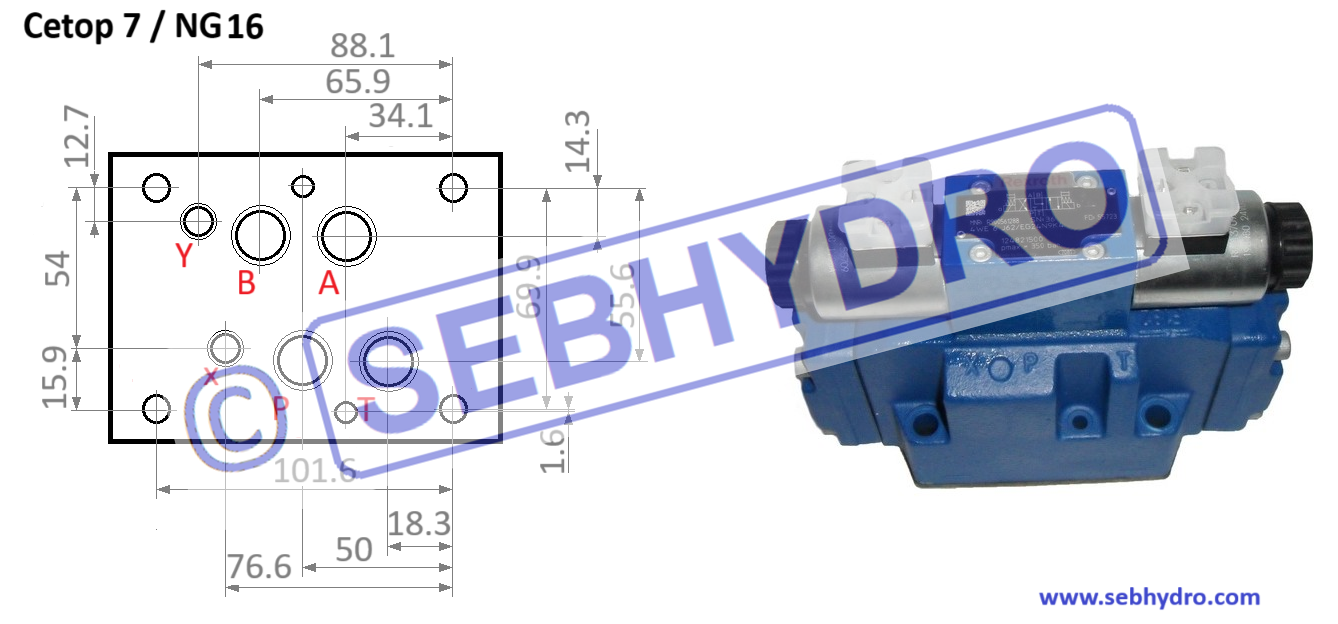

Distributeur Cetop 7 : NG 16

6. CETOP 8 / NG 25

Le débit peut atteindre 650 l/min selon le constructeur et le type de valve.

Le composant hydraulique est maintenu par 6 vis M12.

Le couple de serrage préconisé est de 91 N.m pour des vis classe 10.9 et 106 N.m pour des vis classe 12.9.

La dureté des joints préconisée est de 90 Shore.

Taille des joints toriques: A, B, P, T (OR 27 * 3) – X, Y (OR 19 * 3)

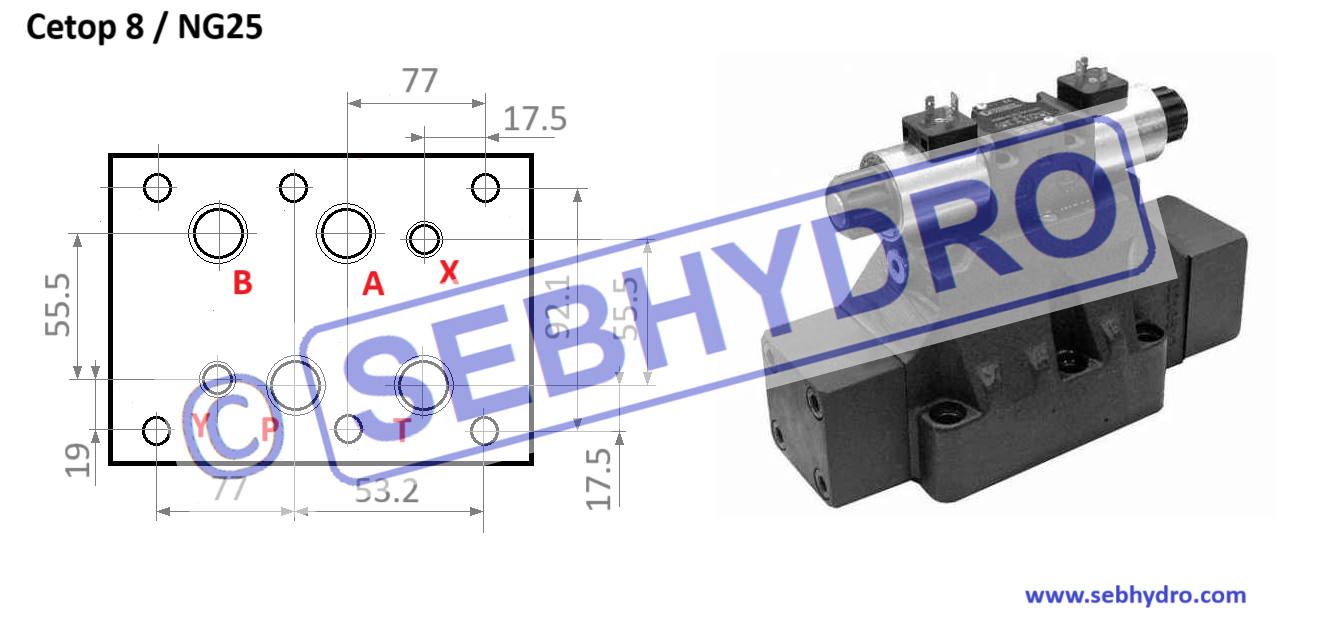

Plan de pose valve Cetop 8 : NG 25

7. CETOP 10 / NG 32

Le débit peut atteindre 1000 l/min selon le constructeur et le type de valve.

Le composant hydraulique est maintenu par 6 vis M20.

Le couple de serrage préconisé est de 440 N.m pour des vis classe 10.9 et 515 N.m pour des vis classe 12.9.

La dureté des joints préconisée est de 90 Shore.

Taille des joints toriques : A, B, P, T (OR 42 * 3) – X, Y (OR 19 * 3)

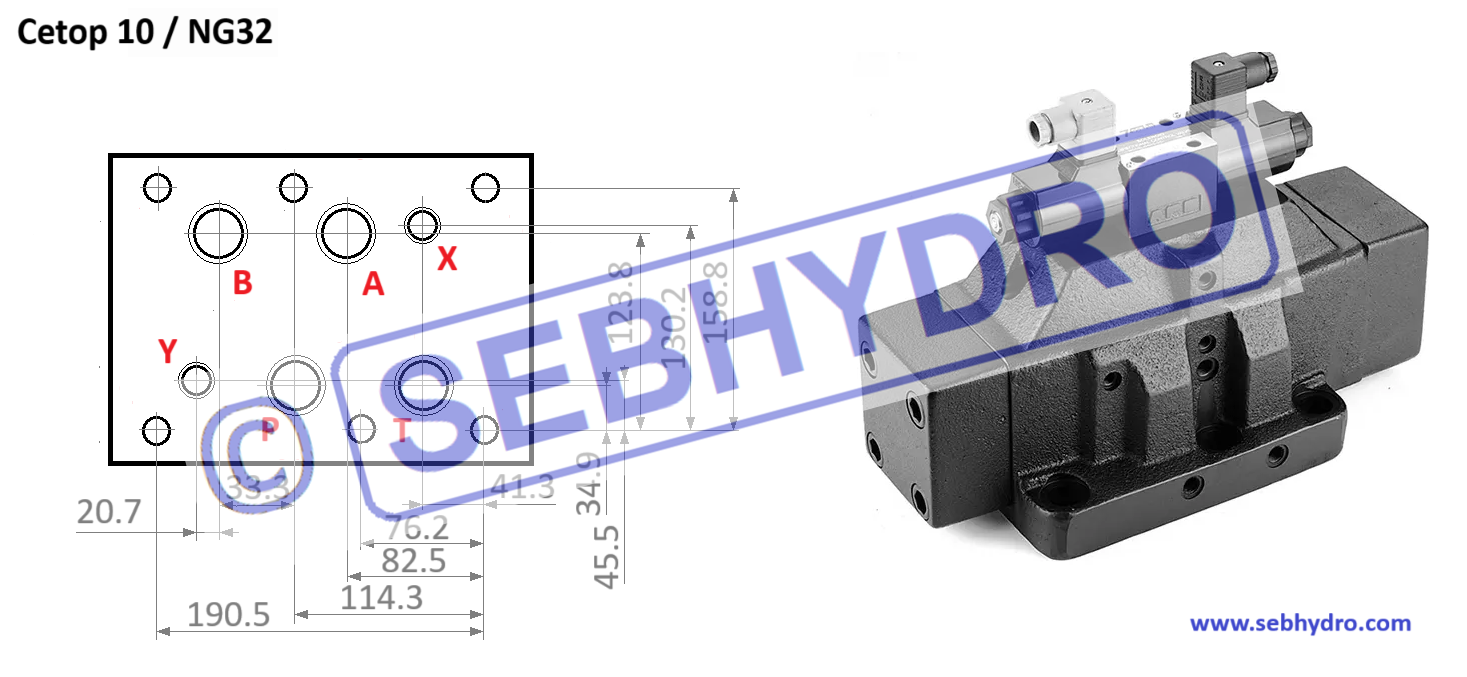

Cetop 10 / NG32


Plan de pose des valves hydrauliques CETOP : Formation hydraulique
