Les diviseurs de débit à tiroir

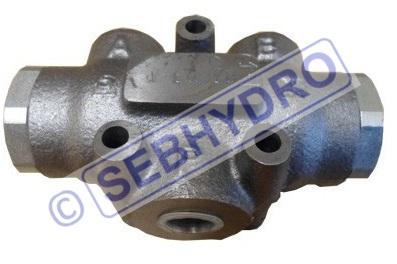

Diviseur de débit à tiroir

Il n'est pas aisé de faire bouger 2 récepteurs en simultané à la même vitesse.

Il existe 2 types de diviseurs de débit :

  • Diviseurs de débit à tiroir
  • Diviseurs de débit volumétrique

Les diviseurs de débit permettent de séparer le débit d’entrée en 2 débits égaux ou en 2 débits inégaux (70/30 par exemple). Ils sont réversibles, c’est-à-dire qu’ils peuvent réunir 2 débits d’entrées en 1 seul débit de sortie.

1.Symbolisation / performance

2 symbolisation 1

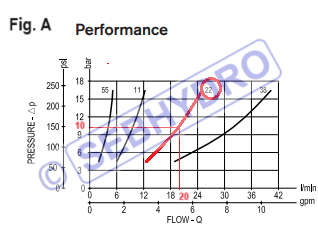

courbe performance du diviseur de débit

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Le diviseur de débit n’est pas réglable. Il faut porter une attention particulière au choix du calibre. Par exemple, pour un débit d’entrée de 20 l/min, il conviendra d’utiliser un calibre 22 (Documentation Rexroth). La différence de pression sera de 10 bars aux bornes du diviseur. (P/A ou P/B)

La précision de la division du débit est d’environ 5 à 10 %, mais se dégrade avec des débits trop faibles par rapport au calibre choisi. Plus le débit d’entrée sera proche du débit nominal maximum, plus la précision de la division sera grande.

2.Fonctionnement (charges identiques)

Fonctionnement du diviseur de débit à tiroir

2 balances de pression à tiroir sont reliées par un tenon et maintenues en position à l’aide de ressorts.

Les restrictions (R) sont déterminées par le constructeur en fonction du calibre choisi. Dans le cas d’une division de débit égale, les 2 restrictions sont identiques.

Les restrictions (RV) permettent de maintenir une différence de pression (Δp) constante dans les restrictions (R).

Sur la Fig. B le débit d’entrée est de 20 l/min. Les 2 moteurs hydrauliques ont une charge identique (100 bars). Le débit se divise en 2 débits égaux (10 l/min). La Δp ou perte de charge dans les restrictions (R) est de 10 bars selon la courbe de performance du diviseur de débit (Fig. A)

On constate :

M1 : 110 bars

M2 & M3 : 100 bars

Les moteurs tournent à la même vitesse.

3.Fonctionnement (charges différentes)

Fonctionnement du diviseur de débit avec moteurs hydrauliques

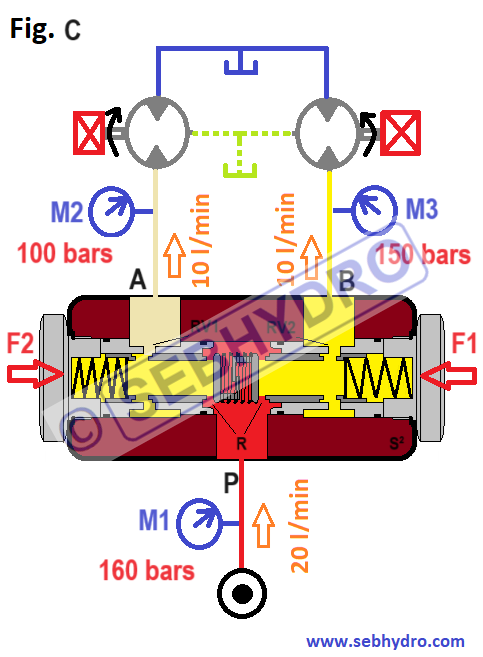

Sur la Fig. C, les moteurs forcent différemment. La force F1 est supérieur à la Force F2. Le tiroir se décale vers la gauche. La restriction RV1 est légèrement réduite par rapport à la restriction RV2 de telle sorte que les débits A et B restent constants (10 l/min). La Δp entre B et P est conservée.

On constate :

M1 : 160 bars (20 l/min)

M2 : 100 bars (10 l/min)

M3 : 150 bars (10l/min)

Les moteurs tournent à la même vitesse.

4.Fonctionnement (Sommation de débit)

Sommation de débit du diviseur de débit à tiroir

Sur la Fig. D, le diviseur de débit permet de réunir les 2 débits. Les moteurs tournent à la même vitesse. Dans le cas où la pression en M3 tend à monter, la force F1 augmente et déplace le tiroir du côté gauche. La restriction RV2 est légèrement réduite par rapport à la restriction RV1 de telle sorte que les débits A et B restent constants (10 l/min).

À noter : En circuit ouvert, si les charges des récepteurs sont menantes, les diviseurs de débit doivent être associés à des valves d’équilibrage.

Avec des vérins, il convient d’installer une compensation de fin de course avec deslimiteurs de pression secondaires.
