Les cellules logiques pneumatiques

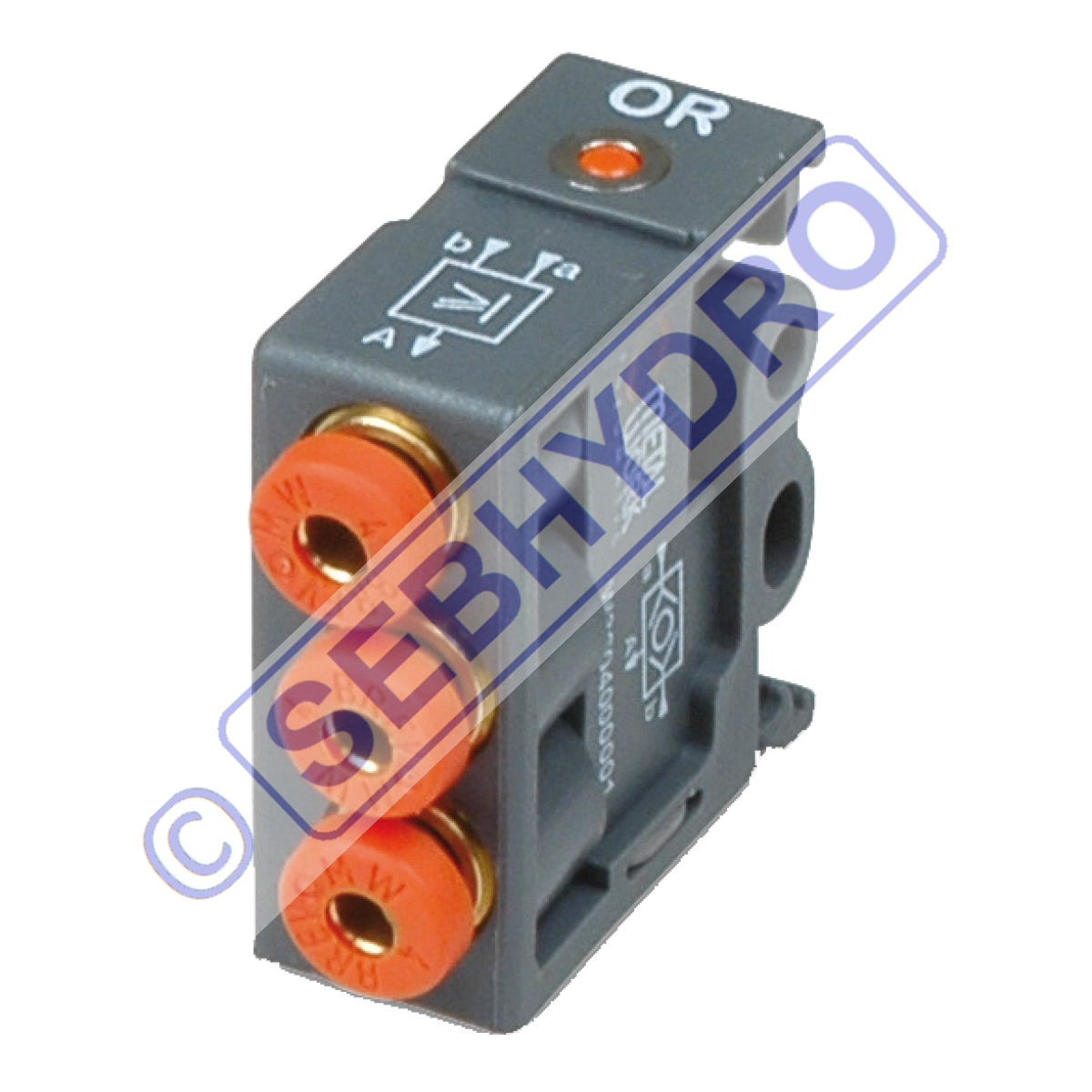

Cellule logique

Les cellules logiques permettent de contrôler la commande d’un signal pneumatique afin de créer un automatisme.

1. Fonction ET

La fonction ET permet par exemple de manœuvrer un vérin si l’on actionne simultanément 2 commandes pneumatiques.

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

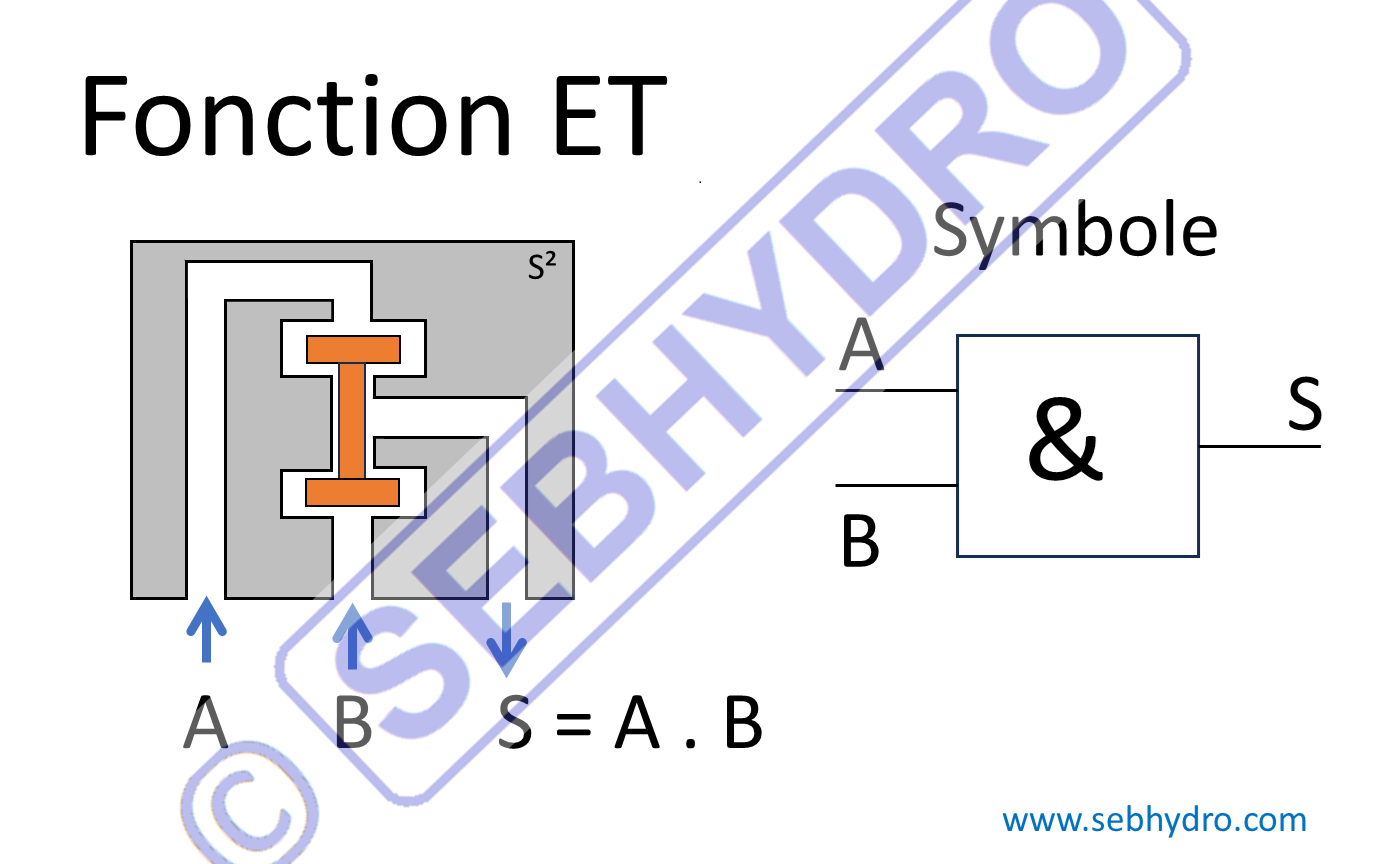

Cellule logique pneumatique ET

Table de vérité

A

B

S

0

0

0

0

1

0

1

0

0

1

1

1

La cellule ET est passive, c’est-à-dire quelle n’est pas alimentée par la pression du réseau.

Le clapet interne se déplace librement. Pour avoir un signal de sortie, il faut avoir l’entrée A et B activées.

2. Fonction OU

La fonction OU permet par exemple de manœuvre un vérin avec une commande pneumatique située sur un pupitre où sur une commande déportée.

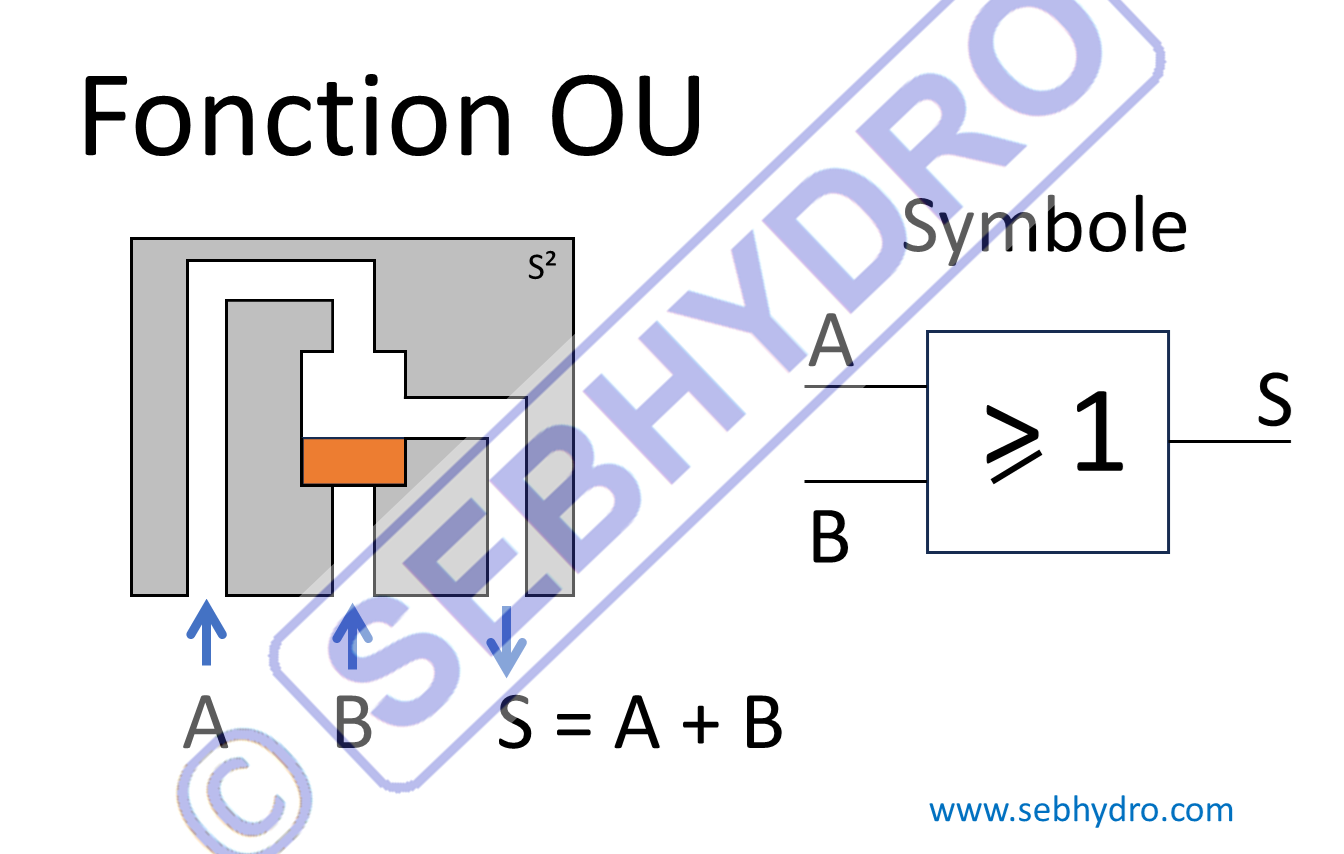

Cellule logique pneumatique OU

Table de vérité

A

B

S

0

0

0

0

1

1

1

0

1

1

1

1

La cellule OU est passive, c’est-à-dire quelle n’est pas alimentée par la pression du réseau.

Le clapet interne se déplace librement. Pour avoir un signal de sortie, il faut avoir l’entrée A ou B activées.

3. Fonction OUI

La fonction OUI permet par exemple d’amplifier un signal pneumatique trop faible pour piloter un distributeur (longueur de tuyauterie trop longue).

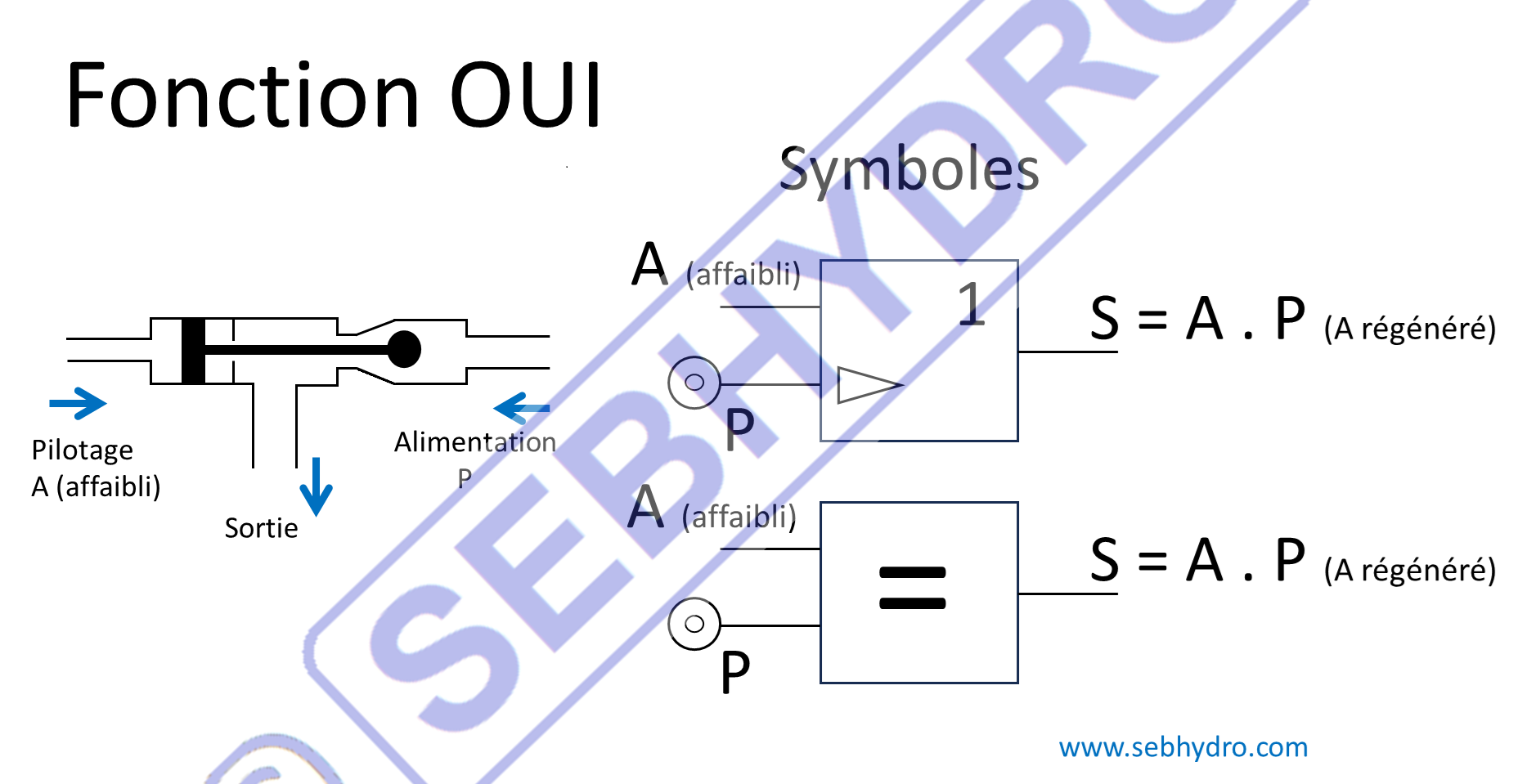

Cellule logique pneumatique OUI


Table de vérité

A

P

S

0

0

0

0

1

0

1

0

0

1

1

1


La cellule OUI est active, c’est-à-dire qu’elle est alimentée par la pression du réseau.

Le clapet interne se déplace grâce au pilotage. Pour avoir un signal de sortie amplifié (P vers S), il faut avoir un pilotage sur l’entrée A.

4. Fonction NON

La fonction NON permet par exemple de faire bouger un récepteur lorsqu’un distributeur n’est plus activé.



Table de vérité

A

P

S

0

0

0

0

1

1

1

0

0

1

1

0


La cellule NON est active, c’est-à-dire qu’elle est alimentée par la pression du réseau.

Le clapet interne se déplace grâce au pilotage. Pour avoir un signal de sortie, il ne faut pas de pilotage sur l’entrée A.
