Consommation d'air d'un circuit pneumatique

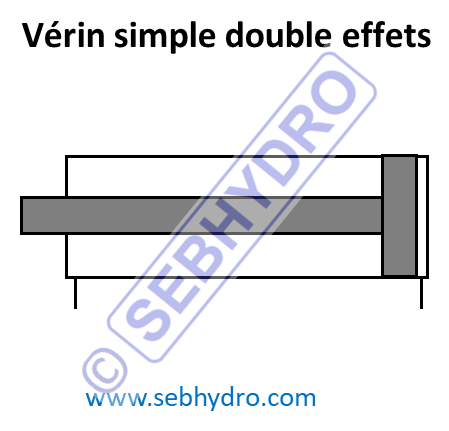

Un client veut réaliser un circuit pneumatique. 2 vérins sortent les uns après les autres. La pression de service est de 6 bars. Le rapport de section des vérins est 2.

Vérin 1 : Diamètre 50 mm, course 300 mm, temps de cycle 2 secondes.

Vérin 2 : Diamètre 100 mm, course 200 mm, temps de cycle 2.5 secondes.

Le débit d’air s’exprime en NL/min ( Normaux Litres par minute)

Consommation d’air en NL/cycle pour chaque aller/retour de chaque vérin.(Sans tenir compte de la tuyauterie)

Surface piston vérin 1 :

πD² / 4 = 3.14*50² / 4 = 1962.5 mm² = 19.62 cm²

Surface annulaire vérin 1 :

19.62 / 2 = 9.81 cm²

Volume aller/retour vérin 1 :

19.62*30 + 9.81*30 = 588.6 + 294.3 = 882.9 cm3 = 0.8829 litre

Consommation aller/retour vérin 1 :

Consommation en NL/cycle = Volume en Litre * (Pression en Bar + 1)

0.8829 * (6+1) = 6.18 NL / cycle

Formations hydrauliques et électriques

Sur site en entreprise et/ou visioconférence

Nous nous déplacons avec un banc de simulation,  les sessions de formation alternent théorie et pratique.

Le banc de simulation permet de reproduire les montages industriels et mobiles.

Pour toute question  CONTACTEZ  NOUS

Surface piston vérin 2 :

πD² / 4 = 3.14*100² / 4 = 7850 mm² = 78.5 cm²

Surface annulaire vérin 2 :

78.5 / 2 = 39.25 cm²

Volume aller/retour vérin 2 :

78.5*20 + 39.25*20 = 1570 + 785 = 2355 cm3 = 2.355 litres

Consommation aller/retour vérin 2 :

Consommation en NL/cycle = Volume en Litre * (Pression en Bar + 1)

2.355 * (6+1) = 16.485 NL / cycle

Consommation d’air en NL/min du vérin 1 :

Nombre de cycle /min = 60 / 2 = 30 cycles /min

6.18 * 30 = 185.4 NL/min

Consommation d’air en NL/min du vérin 2 :

Nombre de cycle /min = 60 / 2.5 = 24 cycles /min

16.485 * 24 = 395.64 NL/min

Consommation totale du circuit :

185.4 + 395.64 = 581.04 NL/min

Calcul de la consommation totale si la pression de service est de 8 bars :

Consommation vérin 1 :

0.8829 * (8+1) = 7.94 NL / cycle

7.94 * 30 = 238.2 NL/min

Consommation vérin 2

2.355 * (8+1) = 21.19 NL / cycle

21.19 * 24 = 508.56 NL/min

Consommation totale du circuit :

238.2 + 508.56 = 746.76 NL/min

Conclusion : La consommation d'air est nettement plus importante eb=n augmentant la pression.
