Boîtier test pour capteur 3 & 4 fils

Boîtier test pour le controle des capteurs 2 & 3 fils. Capteur avec connecteur 4 broches - M12

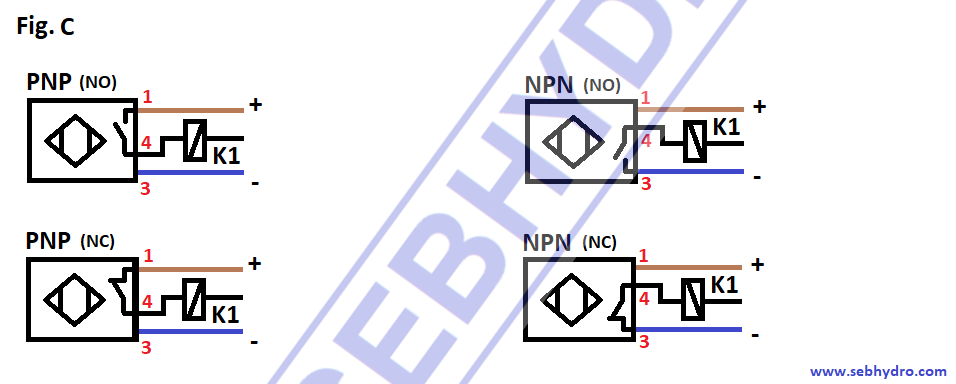

Capteur 3 fils.

capteur 3 fils

Le test se fait capteur connecté et sous tension.

- Vérifier l'intégrité du capteur.

- Vérifier l'état des connexions.

Lorsque que le capteur est branché avec un connecteur, il faut utiliser un boitier interface pour le contrôle .

boitier test capteur 3 fils

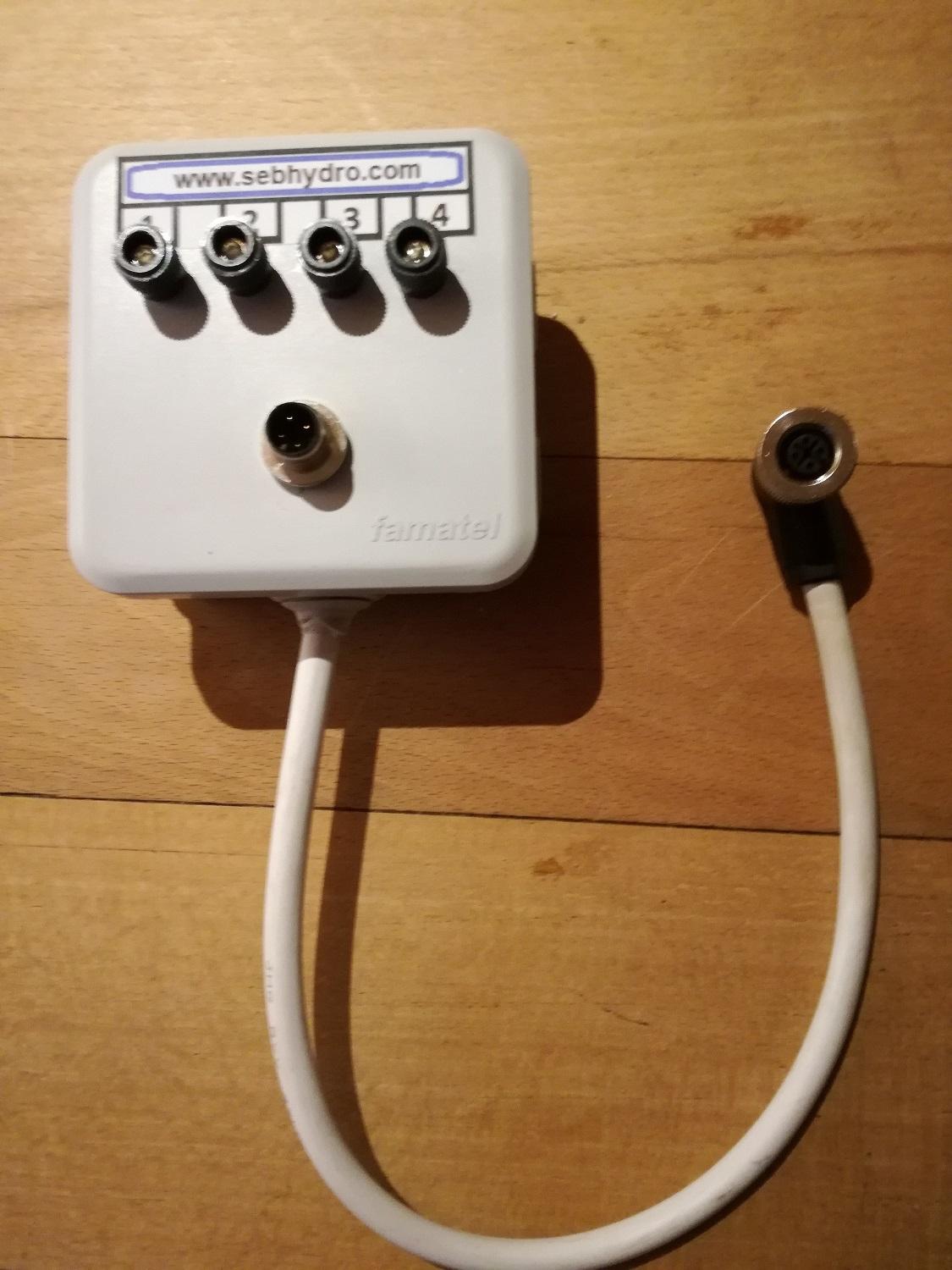

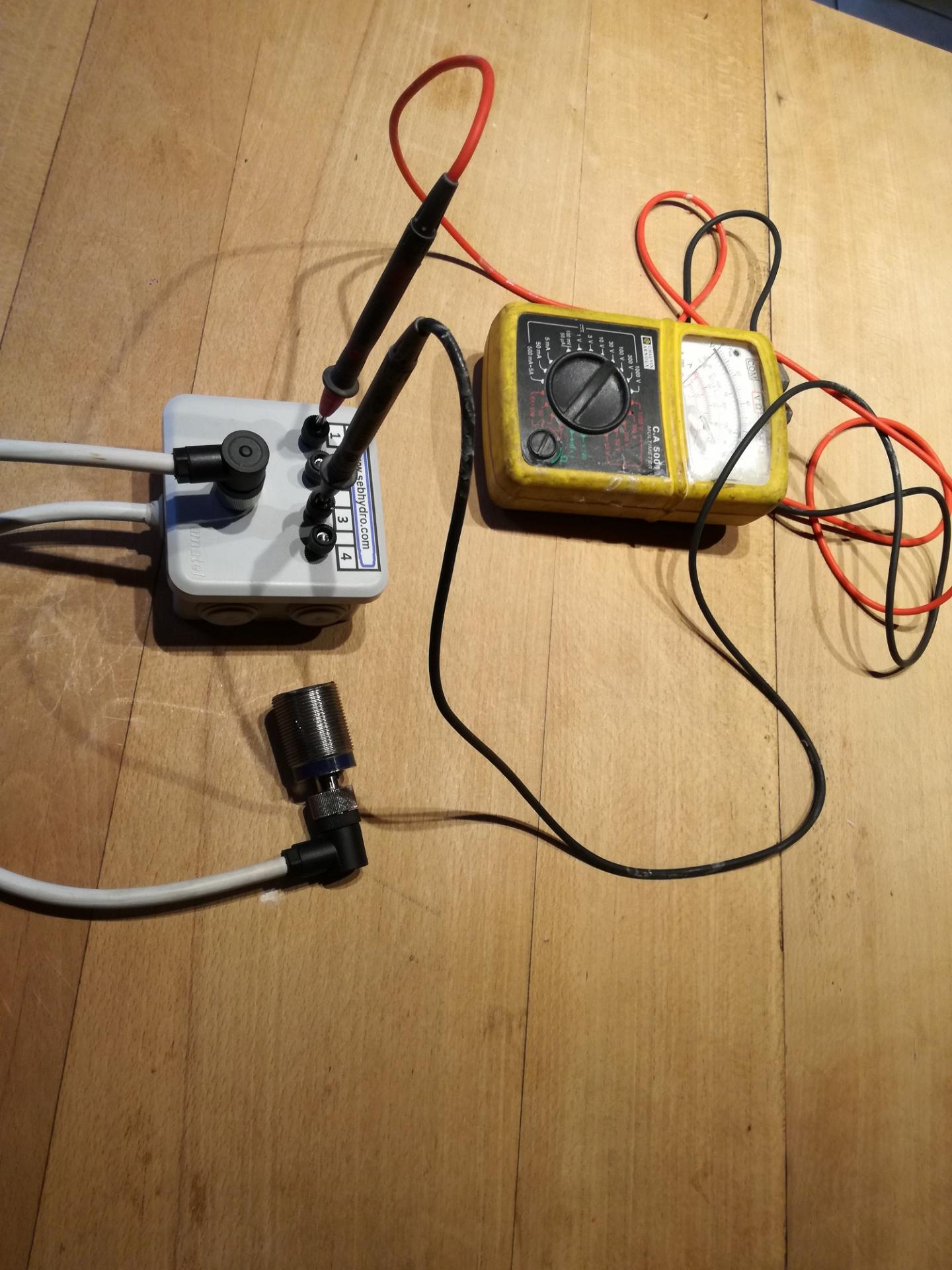

- (1,2,3): Débrancher le capteur et insérer le boitier dans le sens souhaité (mâle-femelle ou femelle-mâle). Ce boitier possède des connecteurs 4 broches M12.

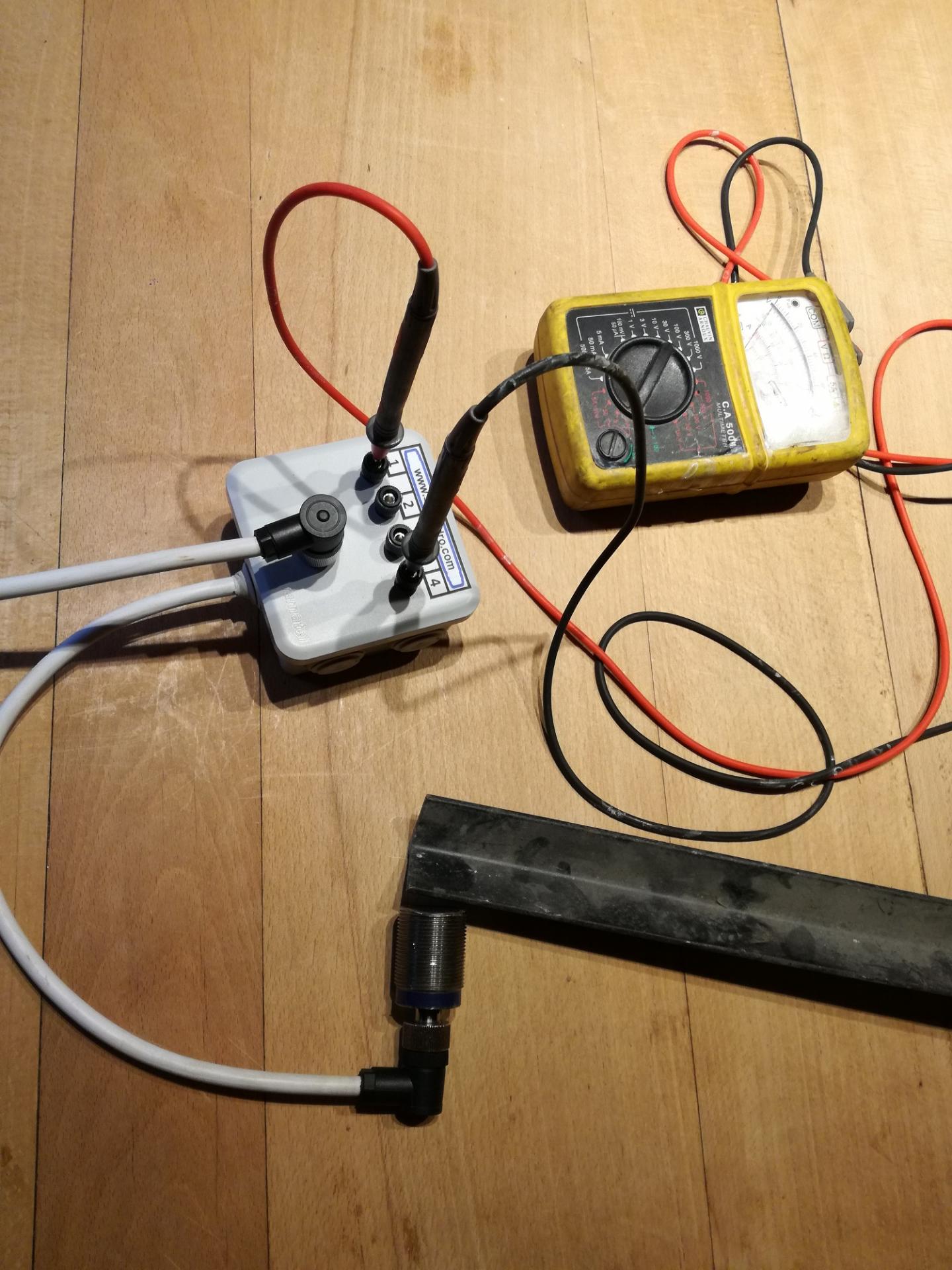

- (4) : À l'aide d'un voltmètre, contrôler l'alimentation du capteur entre la borne 1 & 3.

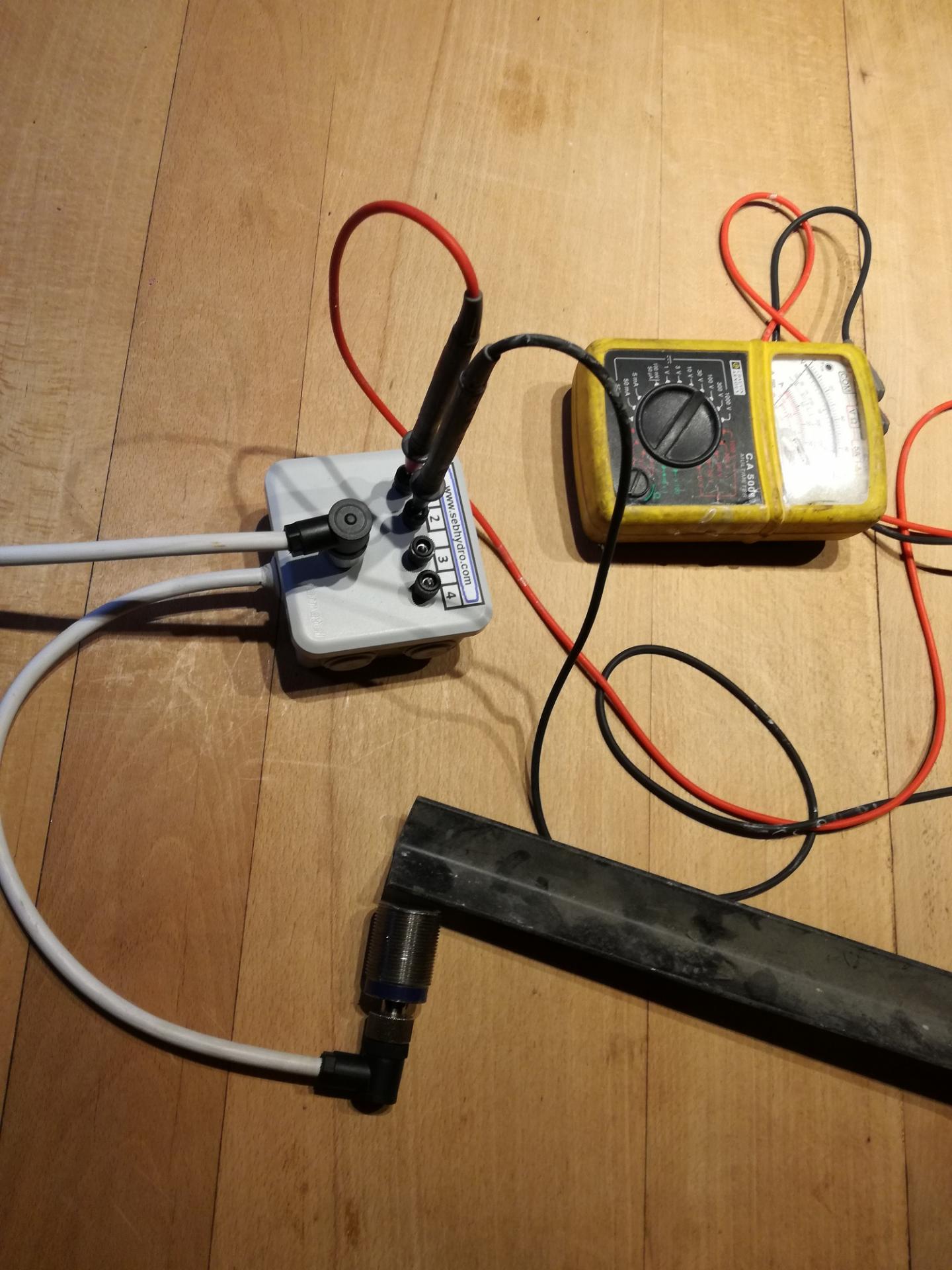

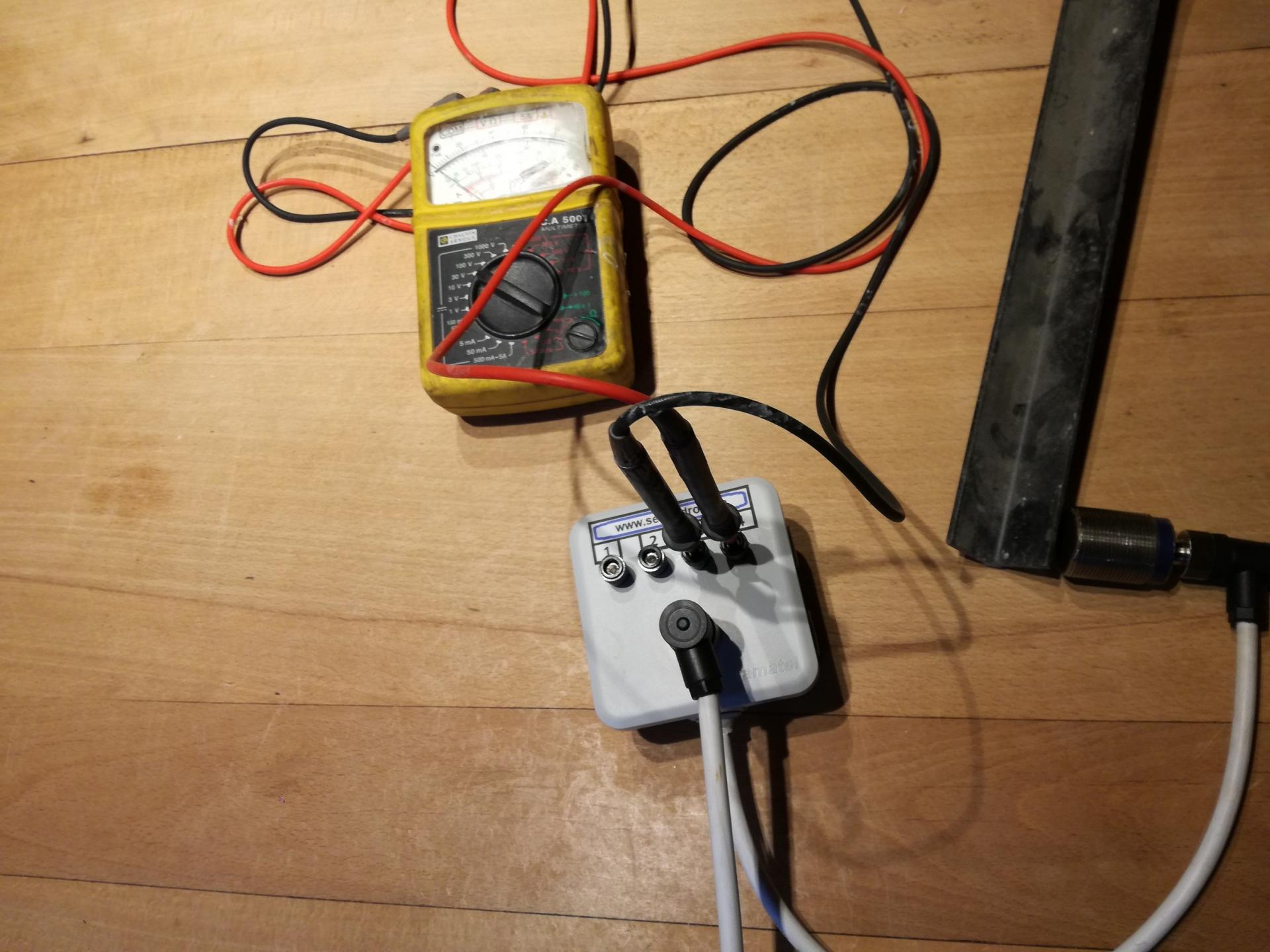

- (5,6) : Mettre une pièce à détecter et vérifier le changement d'état de la tension entre la borne 4 & 1 pour un capteur NPN ou entre la borne 4 & 3 pour un capteur PNP.

À noter: Souvent les détecteurs possèdent une diode lumineuse qui s'active lors de la détection. Attention cette diode ne valide pas le test du capteur. La diode peut être HS et le capteur peut fonctionner correctement ou la diode peut fonctionner alors que le capteur peut être défaillant.

Capteur 4 fils.

capteur 4 fils

Le test se fait capteur connecté et sous tension.

- Vérifier l'intégrité du capteur.

- Vérifier l'état des connexions.

Lorsque que le capteur est branché avec un connecteur, il faut utiliser un boitier interface pour le contrôle .

boitier test capteur 4 fils

- (1,2,3): Débrancher le capteur et insérer le boitier dans le sens souhaité (mâle-femelle ou femelle-mâle). Ce boitier possède des connecteurs 4 broches M12.

- (4): À l'aide d'un voltmètre, contrôler l'alimentation du capteur entre la borne 1 & 3.

- (5,6): Mettre une pièce à détecter et vérifier le changement d'état de la tension entre la borne 4 & 1 pour un capteur NPN ou entre la borne 4 & 3 pour un capteur PNP.

- (7,8): Mettre une pièce à détecter et vérifier le changement d'état de la tension entre la borne 2 & 1 pour un capteur NPN ou entre la borne 2 & 3 pour un capteur PNP.
